Components, Cylinder, Extension Boom, CF510 / CF511 (003226 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F071489	1	Hydraulic Cylinder	INCLUDES F073104
1	F073104	1	Seal Kit	Not Illustrated
2	F074133	1	Repair Kit	NLA; ORDER 22M7226, 22M7187 AND F071579
3	22M7187	3	Set Screw	M6 X 10
4	F071579	3	Ball	-
5	22M7226	1	Set Screw	M6 X 8
6	F074129	1	Hydraulic Cylinder Rod	-
7	F074130	1	Piston	-
8	F072951	1	Hydr. Cylinder Rod Guide	-
9	F074131	1	Bushing	-
10	F074132	1	Bushing	-
11	F018020	2	Fitting	-
12	F003820	1	SPHERICAL BEARING	-
13	F003373	1	Snap Ring	-
14	F018776	1	CHECK VALVE	-
15	F690489	1	Hydraulic Cylinder Barrel	-

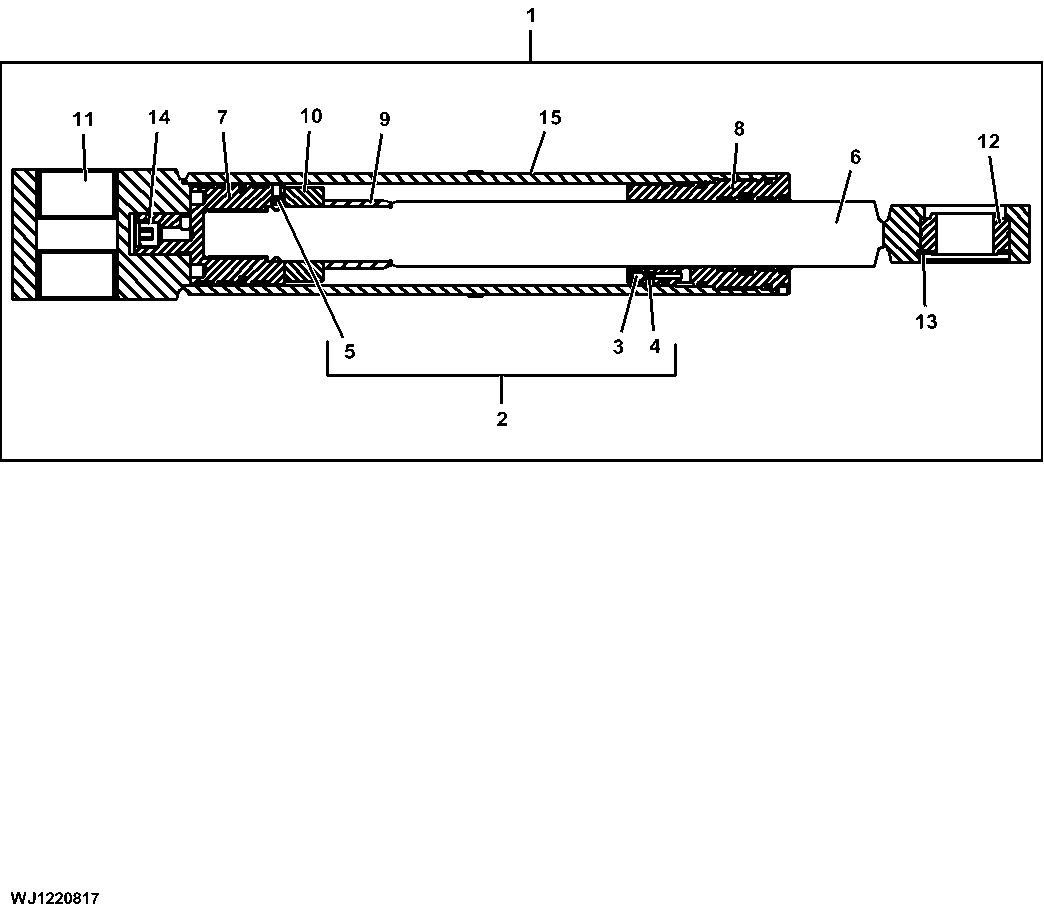

Components, Cylinder, Extension Boom, CF510 / CF511 (003226 - )
