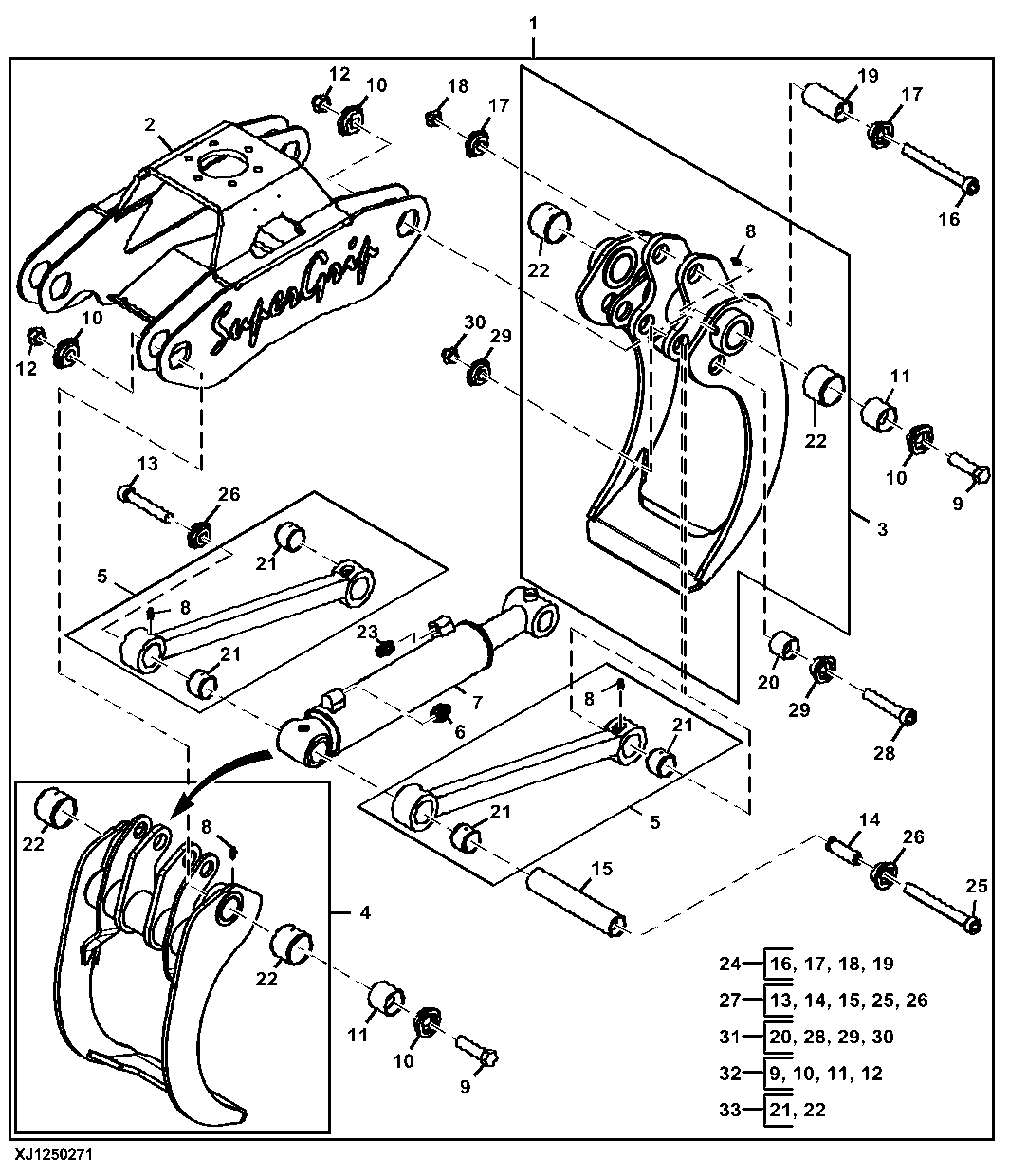

Grapple, Hultdins Supergrip 360

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F067545	1	Grapple	-
1	F026454	1	Grapple	NLA; ORDER F067545
2	F067546	1	Frame	SUB FOR F038382
3	F067548	1	Jaw	-
4	F067547	1	Jaw	-
5	F067549	2	Bar	SUB FOR F038367
6	F700678	1	Adapter Fitting	-
7	F064897	1	Hydraulic Cylinder	NLA; ORDER F060109
7	F060109	1	Hydraulic Cylinder	COMPONENTS ON SEPARATE PAGE
8	F700718	4	Lubrication Fitting	SUB FOR 58M5573
9	19M7963	1	Cap Screw	M20 X 100
9	F030103	4	SCREW	NLA; ORDER 19M7963
10	F035380	2	Washer	-
11	F035381	1	Shaft	-
12	14M7617	1	Nut	M20
13	F073029	1	Socket Head Screw	SUB FOR 19M8564
14	F035377	1	Nut	USE WITH F700723
15	F035378	1	Shaft	-
16	19M9526	1	Screw	M16 X 160
17	F035375	2	Washer	-
18	F060161	1	Nut	NLA; ORDER 14M7616
18	14M7616	1	Nut	M16
19	F035376	1	Shaft	-
20	F035408	1	Shaft	-
21	F708735	4	Bushing	SUB FOR F035385 OR F700714 OR F008331
22	F708734	4	Bushing	SUB FOR F035379,F700713
23	F700716	1	Adapter Fitting	SUB FOR F700717
24	F700721	1	Pin Kit	-
25	19M9526	1	Screw	M16 X 160, USE WITH F700723
25	F700926	1	Socket Head Screw	USE WITH F700725
26	F035375	2	Washer	-
27	F700725	1	Pin Kit	SUB FOR F700723
28	F073029	2	Socket Head Screw	SUB FOR 19M8564
29	F035375	4	Washer	-
30	14M7616	1	Nut	M16
31	F700722	2	Pin Kit	-
32	F700720	4	Pin Kit	-
33	F708753	1	Bushing Kit	SUB FOR F700724
34	14M7616	1	Nut	M16
35	F700719	4	Lubrication Fitting	-
