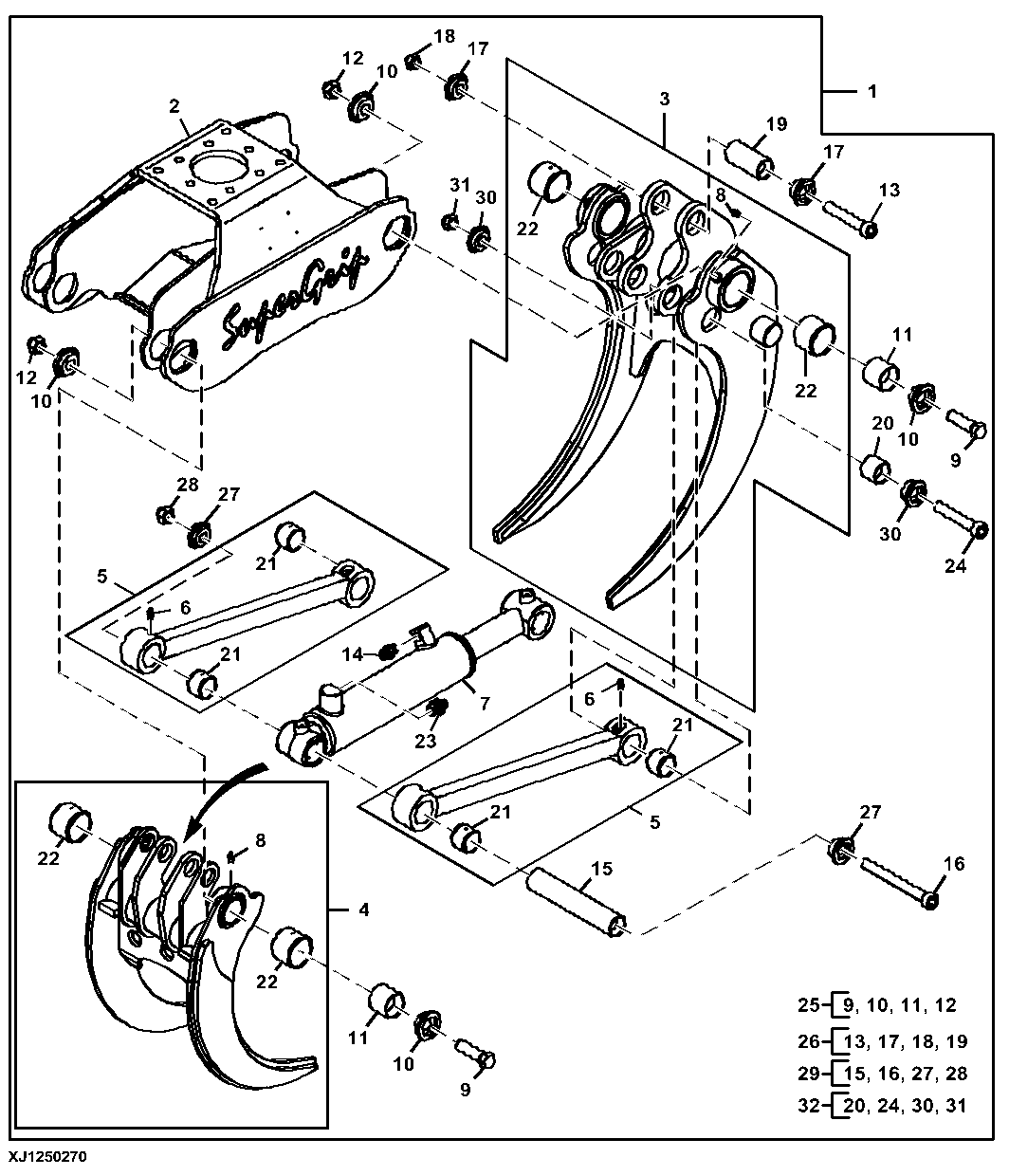

Grapple, Hultdins Supergrip 300R

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F700739	1	Grapple	-
2	F067541	1	Frame	-
3	F700697	1	Jaw	-
4	F700698	1	Jaw	-
5	F067544	2	Bar	NLA; ORDER F700689
5	F700689	2	Push Rod	-
6	F700718	4	Lubrication Fitting	-
7	F059958	1	Hydraulic Cylinder	COMPONENTS ON SEPARATE PAGE
8	F700719	4	Lubrication Fitting	-
9	F708735	1	Bushing	SUB FOR F700714
10	F035380	2	Washer	-
11	F038363	1	Pin Fastener	-
12	14M7617	1	Nut	M20
13	F700925	1	Socket Head Screw	-
14	F700716	1	Adapter Fitting	-
15	F038378	1	Pin Fastener	-
16	F700927	1	Socket Head Screw	-
17	F035375	2	Washer	-
18	14M7616	1	Nut	M16
19	F038377	1	Pin Fastener	-
20	F038380	1	Pin Fastener	-
21	F708726	4	Bushing	SUB FOR F700712
22	F708711	4	Bushing	SUB FOR F700711
23	F700678	1	Adapter Fitting	-
24	F073029	1	Socket Head Screw	-
25	F700679	4	Pin Kit	-
26	F700680	1	Pin Kit	-
27	F035375	2	Washer	-
28	14M7616	1	Nut	M16
29	F700692	1	Pin Kit	-
30	F035375	2	Washer	-
31	14M7616	1	Nut	M16
32	F700681	2	Pin Kit	-
