Открытый узел

Grapple, Hultdins Supergrip 260R

Grapple, Hultdins Supergrip 260R

Grapple, Hultdins Supergrip 260R

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

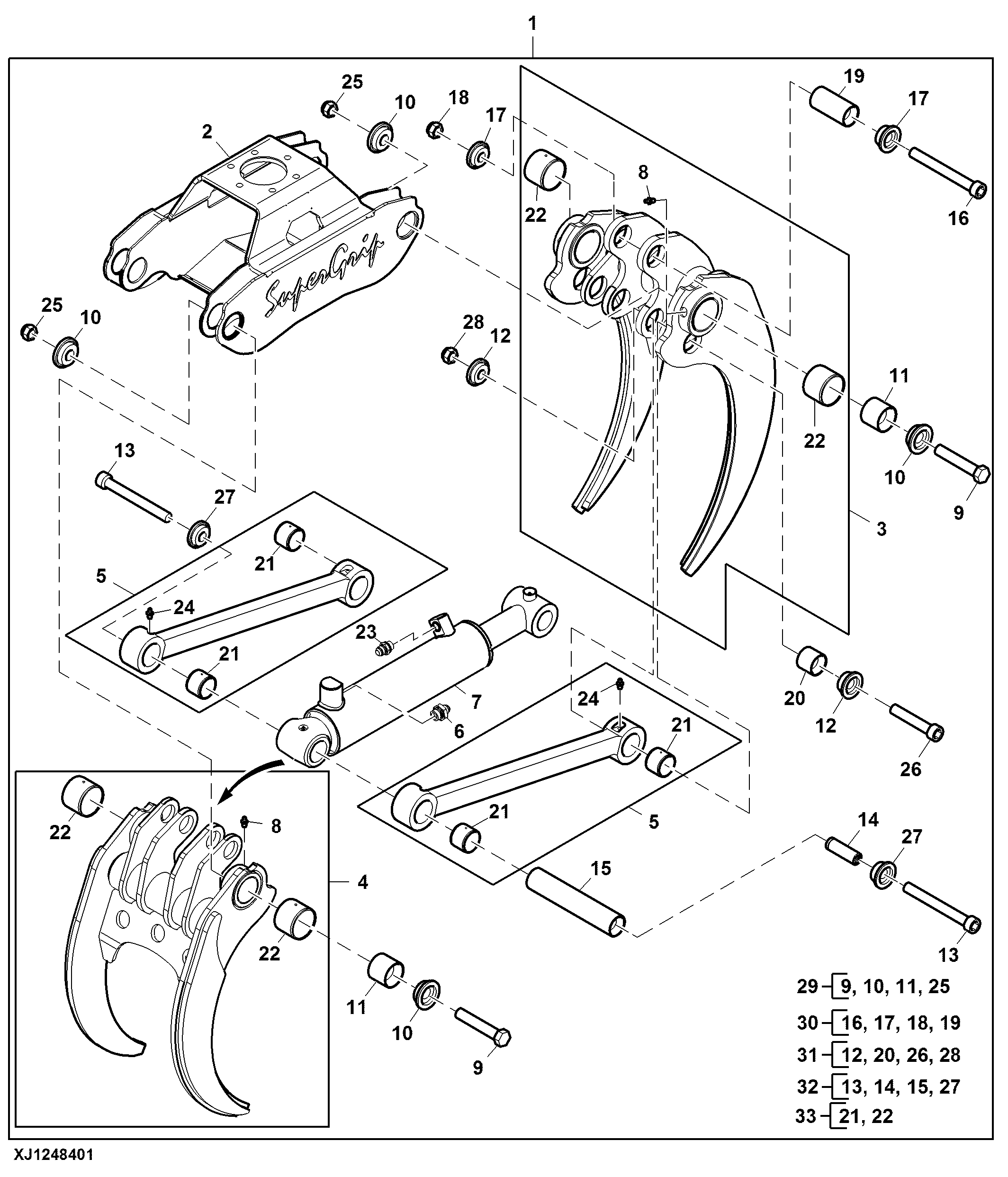

Grapple, Hultdins Supergrip 260R

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F070453	1	Grapple	-
2	F067541	1	Frame	-
3	F070455	1	Jaw	-
4	F070454	1	Jaw	-
5	F067544	2	Bar	NLA; ORDER F700689
5	F700689	2	Push Rod	-
6	F700678	1	Adapter Fitting	-
7	F059958	1	Hydraulic Cylinder	COMPONENTS ON SEPARATE PAGE
8	F700718	4	Lubrication Fitting	SUB FOR 58M5573
9	F708735	1	Bushing	SUB FOR F700714
10	F035380	2	Washer	-
11	F038363	1	Pin Fastener	-
12	F035375	2	Washer	-
13	F073029	1	Socket Head Screw	USE WITH F700682
13	F700927	1	Socket Head Screw	USE WITH F700692
14	F035377	1	Nut	USE WITH F700682
14	14M7616	1	Nut	M16, USE WITH F700692
15	F038378	1	Pin Fastener	-
16	F700925	1	Socket Head Screw	-
17	F035375	2	Washer	-
18	14M7616	1	Nut	M16
19	F038377	1	Pin Fastener	-
20	F038380	1	Pin Fastener	-
21	F708726	2	Bushing	SUB FOR F035388 OR F700712
22	F708711	4	Bushing	SUB FOR F038361 OR F700711
23	F700716	1	Adapter Fitting	SUB FOR F700678
24	F700719	4	Lubrication Fitting	-
25	14M7617	1	Nut	M20
26	F073035	1	Socket Head Screw	-
27	F035375	2	Washer	-
28	14M7616	1	Nut	M16
29	F700679	4	Pin Kit	-
30	F700680	1	Pin Kit	-
31	F700681	2	Pin Kit	-
32	F700682	1	Pin Kit	-
33	F708754	1	Bushing Kit	SUB FOR F700683
