Открытый узел

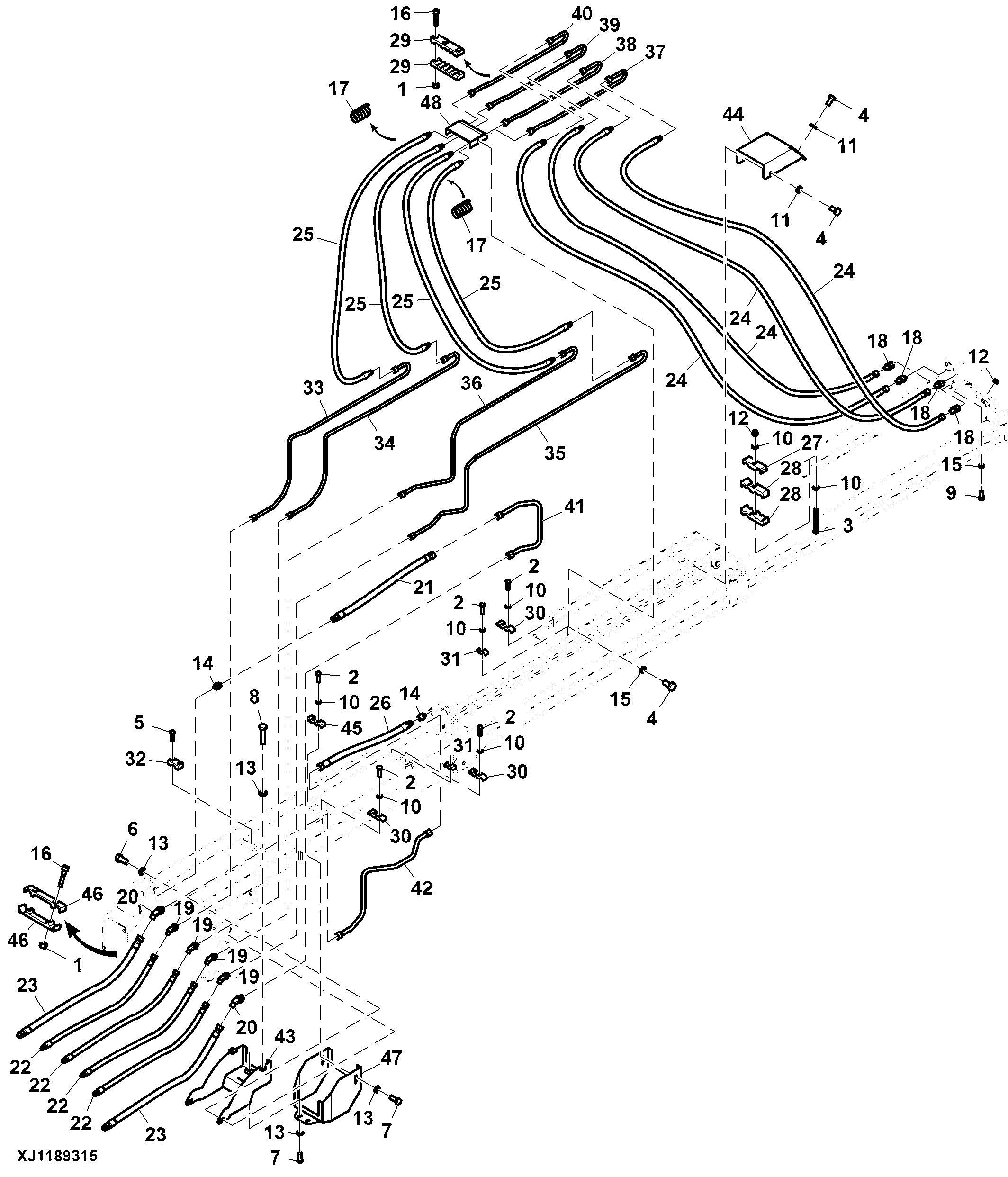

Extension Boom Oil Lines, CF198

Extension Boom Oil Lines, CF198

Extension Boom Oil Lines, CF198

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Extension Boom Oil Lines, CF198

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7327	10	Lock Nut	M8
2	19M4805	12	Cap Screw	M12 X 40
3	19M9593	1	Cap Screw	M12 X 100
4	19M9638	4	Cap Screw	M10 X 20
5	19M9641	2	Cap Screw	M10 X 35
6	19M9647	2	Cap Screw	M12 X 25
7	19M9648	6	Cap Screw	M12 X 30
8	19M9651	2	Cap Screw	M12 X 50
9	19M9681	2	Cap Screw	M8 X 16
10	24M7491	15	Washer	13 X 24 X 2.500 mm
11	F003346	4	SPRING WASHER	-
12	F003590	1	LOCK NUT	-
13	F004328	10	Spring Washer	-
14	F005062	2	Fitting	-
15	F007709	2	Lock Washer	-
16	F010829	10	Cap Screw	-
17	F011101	2	Hose Guard	-
18	F024602	4	Fitting	-
19	F031711	4	CONNECTION	-
20	F041674	2	Elbow Fitting	-
21	F065267	1	Hydraulic Hose	LGTH = 670 mm
22	F065269	4	Hydraulic Hose	LGTH = 1140 mm
23	F065270	2	Hydraulic Hose	LGTH = 1180 mm
24	F065967	4	Hydraulic Hose	LGTH = 2500 mm
25	F065968	4	Hydraulic Hose	LGTH = 1700 mm
26	F066603	1	Hydraulic Hose	LGTH = 770 mm
27	F622366	1	Clamp	-
28	F622367	2	Clamp	-
29	F623156	4	Clamp	-
30	F624132	4	Clamp	-
31	F624247	3	Clamp	-
32	F624847	1	Clamp	-
33	F629222	1	Pipe	LGTH = 1796 mm
34	F629223	1	Pipe	LGTH = 1808 mm
35	F629224	1	Pipe	LGTH = 1796 mm
36	F629225	1	Pipe	LGTH = 1808 mm
37	F629226	1	Pipe	LGTH = 1480 mm
38	F629227	1	Pipe	LGTH = 1479 mm
39	F629228	1	Pipe	LGTH = 1479 mm
40	F629229	1	Pipe	LGTH = 1480 mm
41	F629230	1	Pipe	LGTH = 716 mm
42	F629231	1	Pipe	LGTH = 995 mm
43	F629232	1	Cover	-
44	F629236	1	Cover	-
45	F629237	1	Clamp	-
46	F629250	4	Clamp	-
47	F630720	1	Cover	-
48	F631399	1	Cover	-
