Открытый узел

Extension Boom Oil Lines, CF172

Extension Boom Oil Lines, CF172

Extension Boom Oil Lines, CF172

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

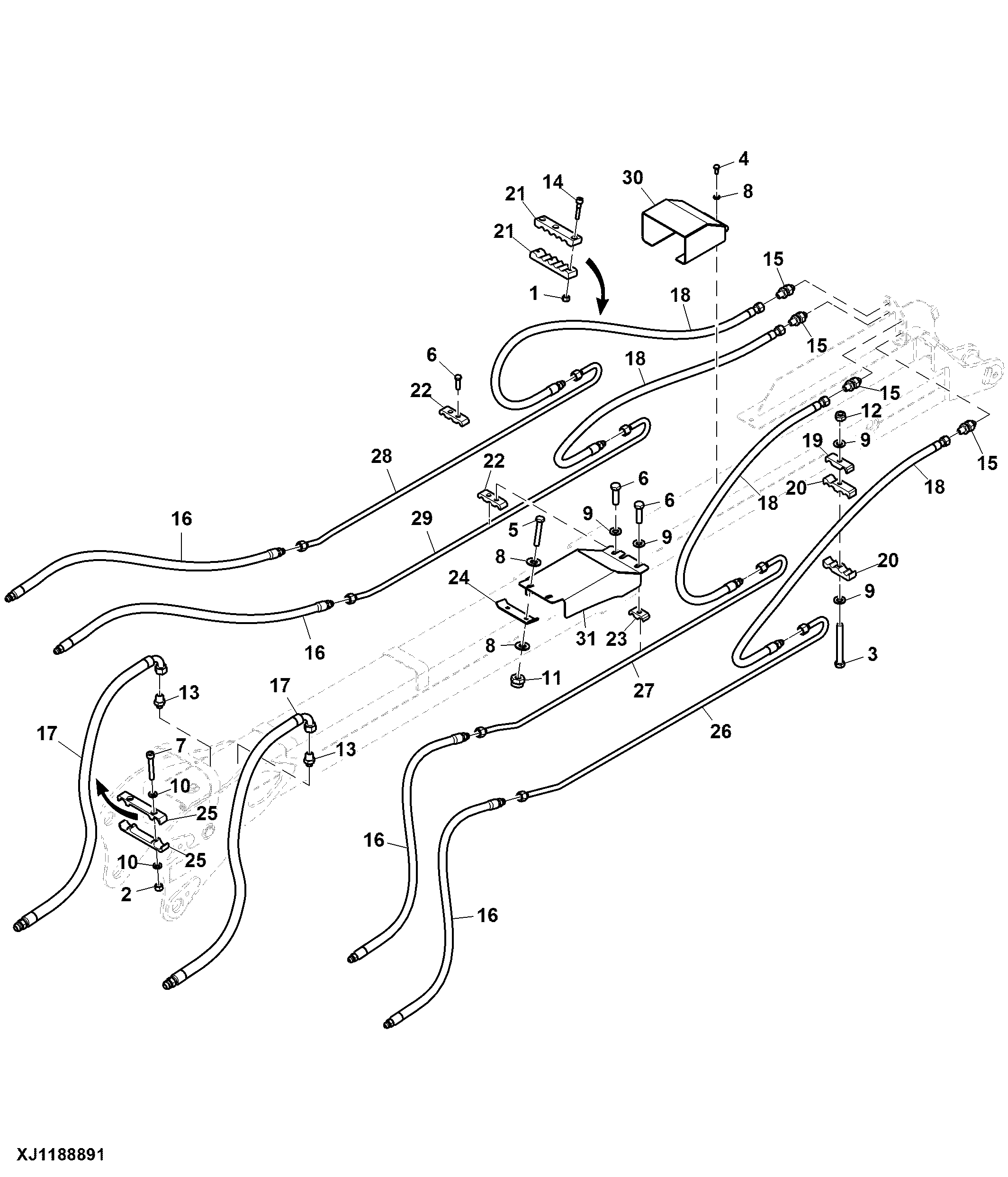

Extension Boom Oil Lines, CF172

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7327	6	Lock Nut	M8
2	14M7528	6	Lock Nut	M6
3	19M9593	1	Cap Screw	M12 X 100
4	19M9638	2	Cap Screw	M10 X 20
5	19M9644	2	Cap Screw	M10 X 60
6	19M9650	9	Cap Screw	M12 X 40
7	19M9729	6	Screw	M6 X 40
8	24M7488	6	Washer	10.500 X 20 X 2 mm
9	24M7491	11	Washer	13 X 24 X 2.500 mm
10	24M7506	12	Washer	6.400 X 12 X 1.600 mm
11	14M7520	2	Lock Nut	M10
12	F003590	1	LOCK NUT	-
13	F005062	2	Fitting	-
14	F010829	6	Cap Screw	-
15	F024602	4	Fitting	-
16	F065260	4	Hydraulic Hose	LGTH = 1450 mm
17	F065261	2	Hydraulic Hose	LGTH = 1265 mm
18	F066278	4	Hydraulic Hose	LGTH = 2100 mm
19	F622366	1	Clamp	-
20	F622367	2	Clamp	-
21	F623156	4	Clamp	-
22	F624132	3	Clamp	-
23	F624247	3	Clamp	-
24	F625265	1	Plate	-
25	F629250	6	Clamp	-
26	F629328	1	Pipe	LGTH = 1726 mm
27	F629329	1	Pipe	LGTH = 1728 mm
28	F629330	1	Pipe	LGTH = 1726 mm
29	F629331	1	Pipe	LGTH = 1728 mm
30	F629332	1	Cover	-
31	F629333	1	Cover	-
