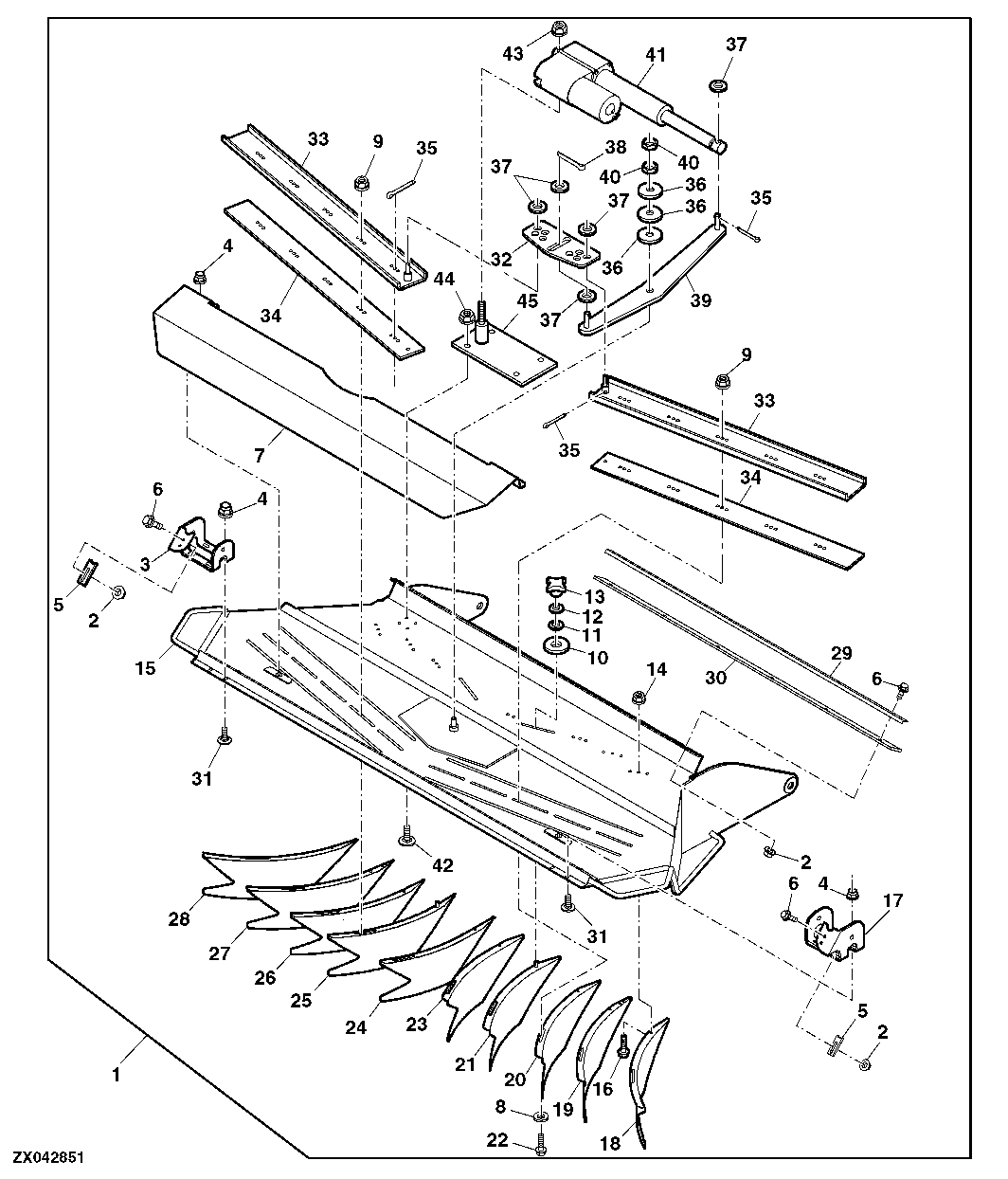

STRAW DISTRIBUTOR WITH ELECTRICALLY ADJUSTABLE STRAW DEFLECTORS (10 VANES)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ104596	1	Straw Chopper/Whole Goods	Assy, SUB FOR AZ103973
2	14M7303	1	Flange Nut	M6
3	Z101436	1	Holder	LH
4	14M7298	1	Flange Nut	M8
5	Z101680	2	Holder	-
6	19M7775	1	Screw	M6 X 16
7	Z101157	1	Plate	-
8	24M7207	1	Washer	8.400 X 24 X 2 mm
9	14M7396	10	Lock Nut	M8
10	CA20725	1	WASHER	-
11	12M7008	1	LOCK WASHER	8 mm
12	24M7095	1	Washer	8.400 X 15 X 1.600 mm
13	99M7124	1	Knob	-
14	14M7166	1	Lock Nut	M8
15	AZ103972	1	Housing	-
16	19M7866	1	Screw	M8 X 20
17	Z101437	1	Holder	RH
18	Z103352	1	Vane	-
19	Z103353	1	Vane	-
20	Z103354	1	Vane	-
21	AZ102651	1	Vane	-
22	19M7868	10	Screw	M8 X 30
23	Z105498	1	Vane	-
24	Z105499	1	Vane	-
25	AZ102650	1	Vane	-
26	Z103357	1	Vane	-
27	Z103358	1	Vane	-
28	Z103359	1	Vane	-
29	Z105537	1	Bracket	-
30	Z105538	1	Isolator	-
31	03M7128	1	Bolt	-
32	Z105536	1	Plate	-
33	AZ103992	2	Plate	-
34	Z105522	2	Strap	-
35	11M7013	1	COTTER PIN	3.200 X 18 mm
36	24M7103	2	Washer	17.500 X 56 X 5 mm
37	24M7038	4	Washer	13.500 X 24 X 2.500 mm
38	11M7028	1	Cotter Pin	5 X 32 mm
39	AZ101339	1	Deflector	-
40	14M7192	2	Nut	M16
41	AZ104531	1	Electric Motor	SUB FOR AZ44649, AZ103518
42	19M7166	4	Cap Screw	M10 X 20
43	14M7401	1	Lock Nut	M12
44	14M7296	4	Flange Nut	M10
45	AZ103998	1	Support	-

STRAW DISTRIBUTOR WITH ELECTRICALLY ADJUSTABLE STRAW DEFLECTORS (10 VANES)

Нет текстового описания
