STRAW DISTRIBUTOR - RAKE AND MOUNTING PARTS

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	03M7186	1	Bolt	M8 X 30
2	14M7298	1	Flange Nut	M8
3	14M7303	1	Flange Nut	M6
4	14M7396	1	Lock Nut	M8
5	19M7165	1	Cap Screw	M8 X 55
7	19M7786	1	Screw	M10 X 30
8	21M7031	1	SCREW	M6 X 15
9	24M7024	1	Washer	9 X 28 X 3 mm
10	AZ101721	1	Gas Operated Cylinder	-
11	14M7297	1	Nut	M5
12	AZ101483	1	Rake	LH
13	Z101491	1	Bracket	-
14	AL171601	1	Reflector	-
15	Z101490	1	Support	-
16	Z101411	1	Support	-
17	03M7185	1	Bolt	M8 X 25
18	14M7396	1	Lock Nut	M8
19	24M7047	1	Washer	13 X 24 X 2.500 mm
20	34M7010	1	Spring Pin	3 X 20 mm
21	Z51579	1	Compression Spring	-
22	AZ101460	1	Holder	-
23	AZ101485	1	Rake	-
24	Z101148	3	Finger	-
25	Z101831	1	Strap	-
26	Z101436	1	Holder	-
27	AZ101782	1	Bracket	(FOR PREMIUM CHOPPER)
28	14M7274	1	Nut	M10
29	03M7289	1	Bolt	M10 X 130
30	24M7101	2	Washer	11 X 34 X 3 mm
31	14M7296	2	Flange Nut	M10
32	Z70814	1	Grip	-

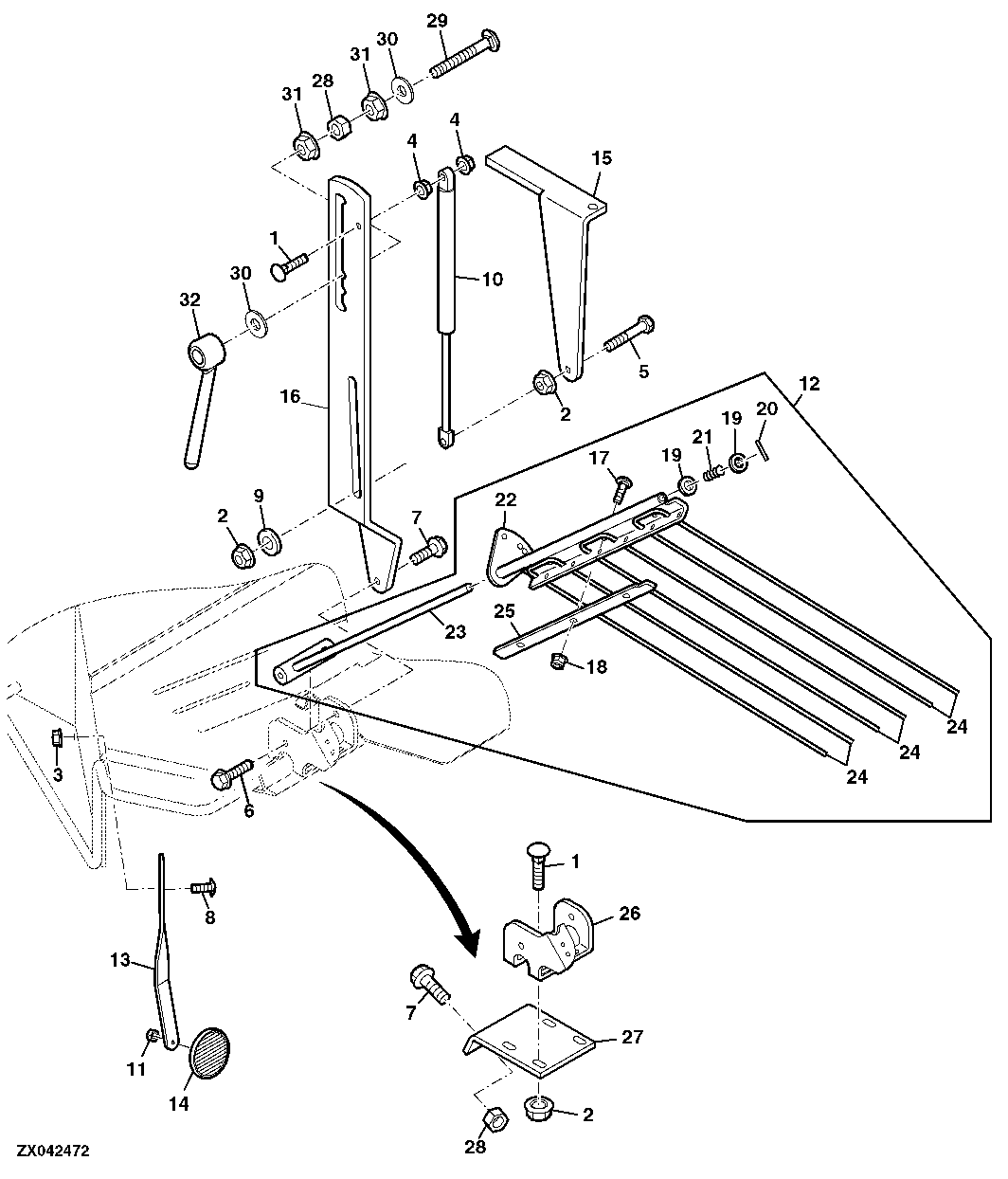

STRAW DISTRIBUTOR - RAKE AND MOUNTING PARTS
