Открытый узел

L.H. AND R.H. MAIN HARNESS

L.H. AND R.H. MAIN HARNESS

L.H. AND R.H. MAIN HARNESS

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

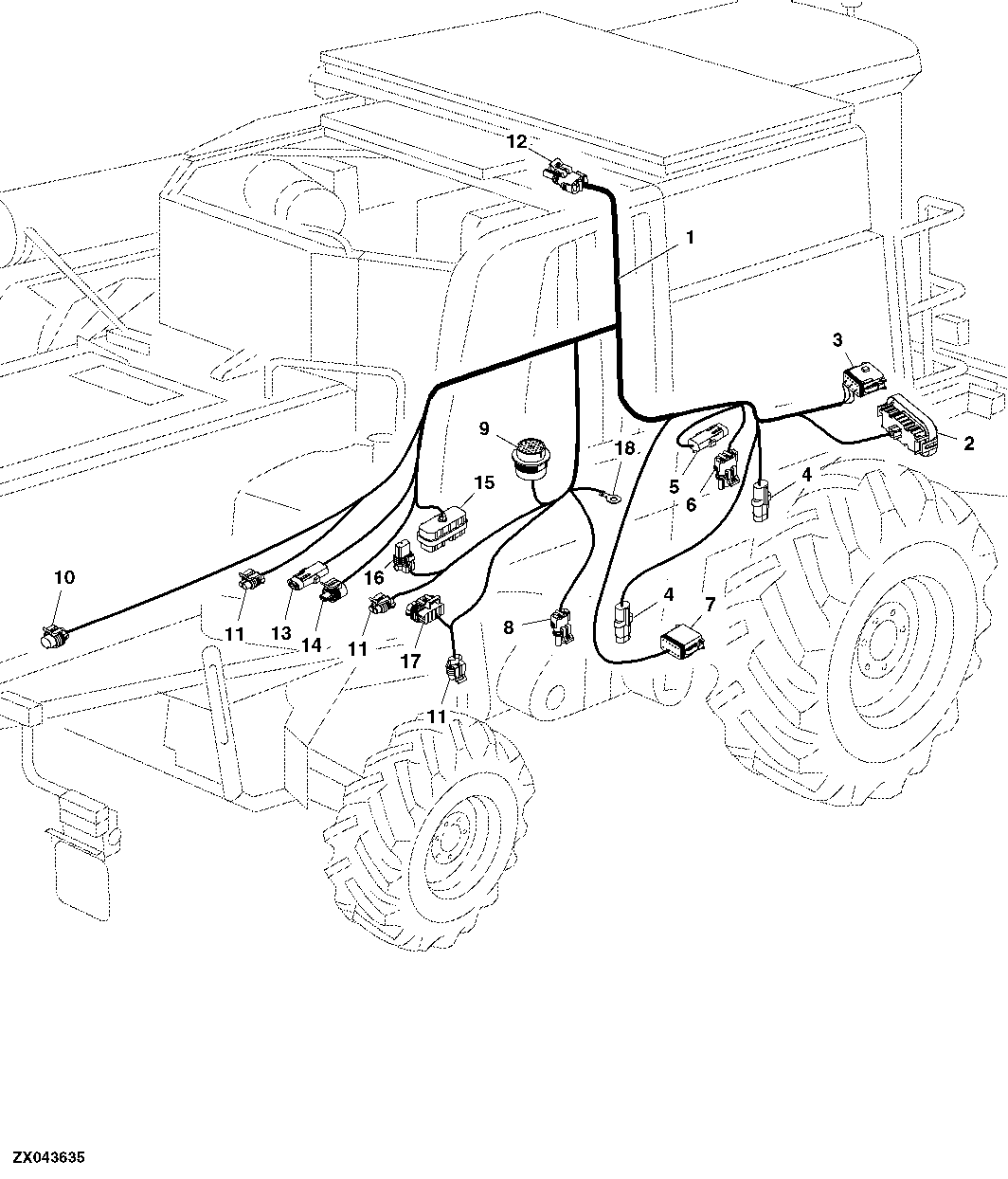

L.H. AND R.H. MAIN HARNESS

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ103903	1	Wiring Harness	(Sub For AH217764)
2	57M9411	1	Elec. Connector Housing	(Ord W/ (2) 57M7864, (7) 57M8294, (7) Z55216, (5) 57M7297, (6) 57M7292, 57M7581, 57M7588, 57M8315)
3	57M8281	1	Elec. Connector Housing	(Ord W/ (3) 57M8301, (3) 57M8321, (2) 57M8308, (2) 57M8324, 57M9223, 57M8307, 57M8323)
4	R78053	1	Electrical Connector Assy	(Ord W/ (2) 57M7251, (2) Z55216)
5	R78053	2	Electrical Connector Assy	(Ord W/ (2) 57M7882, (2) R78063)
6	RE12364	1	Electrical Connector Assy	(Ord W/ (3) 57M7251, (3) Z55216)
7	57M8453	1	Elec. Connector Housing	(Ord W/ 57M8009, (4) 57M8165)
8	RE12363	1	Electrical Connector Assy	(Ord W/ (2) 57M9543, (2) 57M7292)
9	57M7752	1	Elec. Connector Housing	(Ord W/ (19) 57M8164)
10	57M7349	1	Elec. Connector Accessory	(Ord W/ 57M7347, (2) 57M9531, (2) 57M7493, (2) R104846)
11	57M7254	3	Elec. Connector Housing	(Ord W/ 57M9712, (2) R104846, 57M7493)
12	RE12363	1	Electrical Connector Assy	(Ord W/ N282069, L63746, R78063)
13	R78053	1	Electrical Connector Assy	(Ord W/ 57M7882, 57M8314, R78063, R78061)
14	57M7813	1	Elec. Connector Housing	(Ord W/ (2) 57M7829)
15	57M7276	1	Elec. Connector Housing	(Ord W/ 57M7316, (16) R104701, (2) 57M7496)
16	57M8161	1	Elec. Connector Housing	(Ord W/ 57M8162, (2) 57M7297, (2) 57M8314)
17	57M7262	1	Elec. Connector Housing	(Ord W/ 57M7281, (8) 57M7493, (8) R104846)
18	57M7569	1	Elec. Connector Terminal	-
