HYDROSTATIC DRIVE - HOSES (TWO-WHEEL DRIVE)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7791	16	Bolt	M12 X 40
2	Z77956	1	Bracket	-
3	T107068	8	Flange Fitting	SUB FOR H122182
4	T78313	4	O-Ring	-
5	38H1007	1	Elbow Fitting	-
6	AZ65857	1	Hydraulic Hose	LGTH = 4850 mm
7	AH143035	1	Hydraulic Hose	LGTH = 5136 mm
8	AH143352	1	Hydraulic Hose	LGTH = 5175 mm
9	T77858	2	O-Ring	-
10	38H1163	1	Adapter Fitting	-
11	U12547	2	O-Ring	-
12	T72393	1	Clamp	-
13	14M7298	1	Flange Nut	M8
13	03M7305	1	Bolt	M8 X 70
14	H114901	1	Plate	-
14	Z102585	1	Plate	-
15	H150222	1	Hose Clamp	-
16	19M7970	1	Screw	M8 X 100

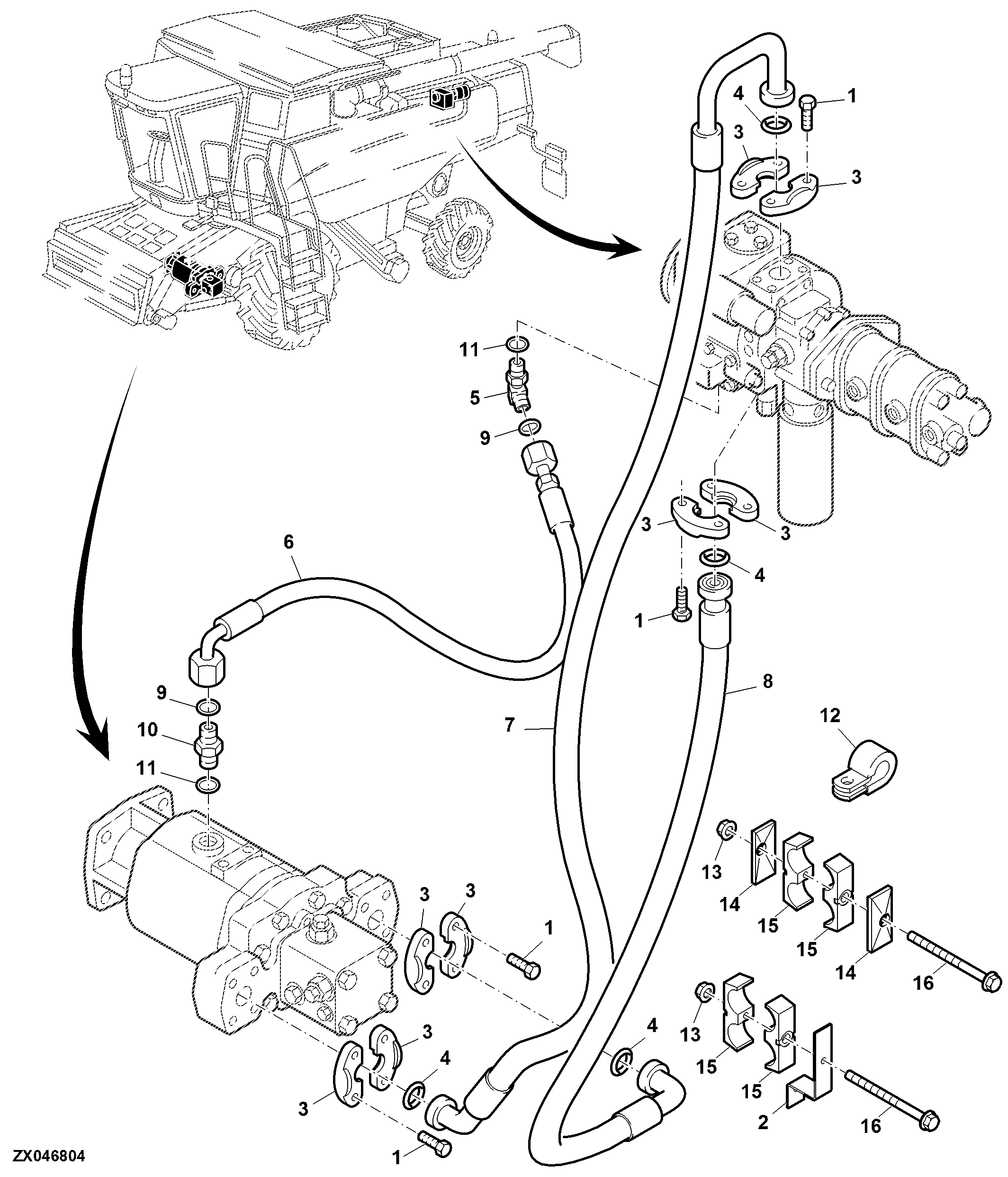

HYDROSTATIC DRIVE - HOSES (TWO-WHEEL DRIVE)

Нет текстового описания
