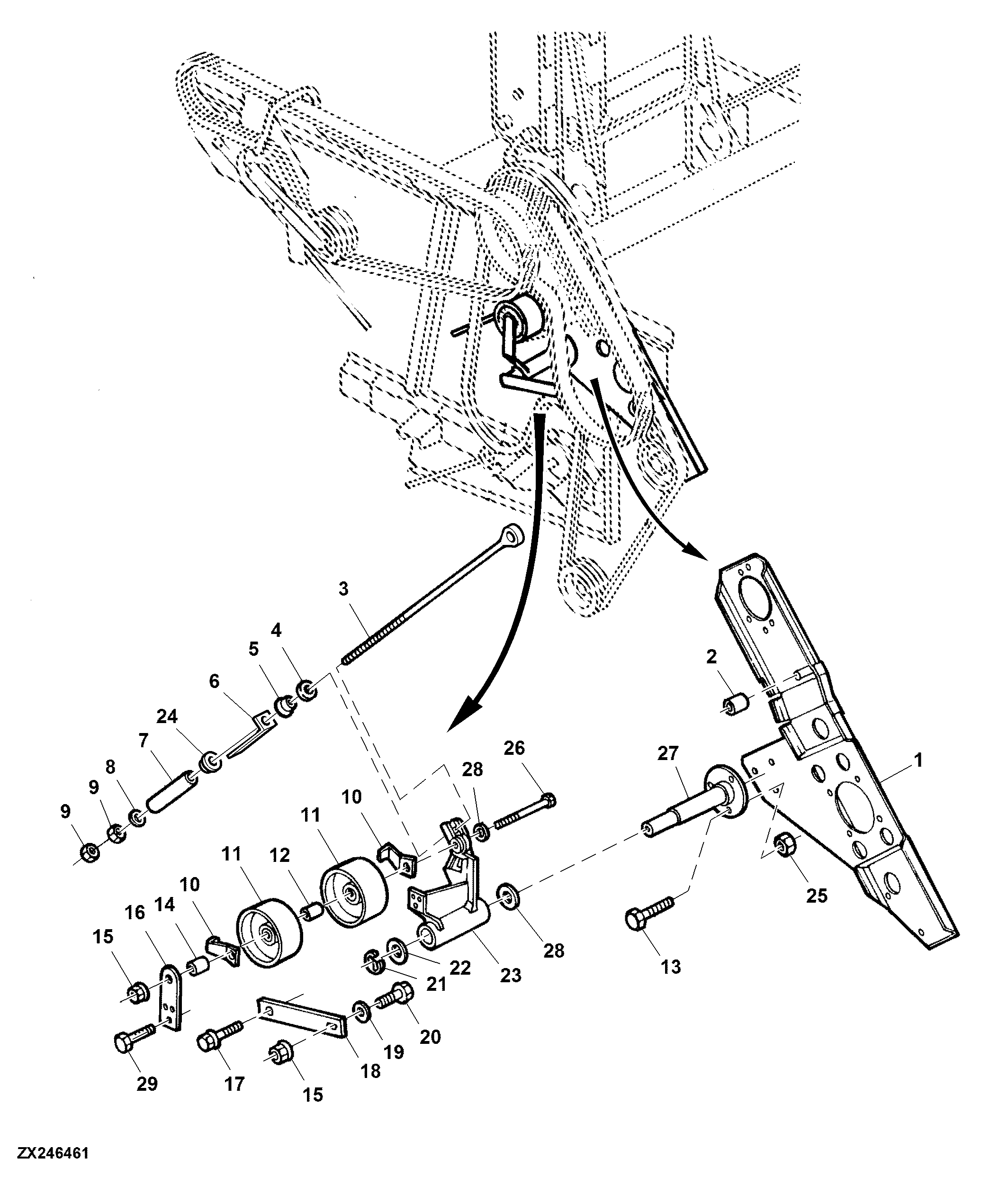

Engine Gearbox Module Drives

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH161483	1	Support	-
2	Z104942	1	Bushing	-
3	H143311	1	Eyebolt	-
4	24M7053	1	Washer	17 X 30 X 3 mm
5	H168252	1	Bushing	-
6	H168339	1	Gauge	-
7	-	1	Part 7	(MF TY22329)
8	24H1373	1	Washer	21/32" X 1-9/16" X 0.180"
9	14M7276	2	Nut	M16
10	H94386	2	Bracket	-
11	AH141762	2	Idler	-
12	H165137	1	Spacer	-
13	19M7785	1	Screw	M10 X 25
14	H165595	1	Spacer	-
15	14M7299	2	Flange Nut	M12
16	H164302	1	Plate	-
17	19M7788	1	Screw	M12 X 25
18	H165410	1	Brace	-
19	T20217	1	Washer	-
20	19M7790	1	Screw	M12 X 35
21	T41328	1	Snap Ring	-
22	24H1537	2	Washer	1-17/32" X 2-1/4" X 0.134"
23	AH159193	1	Arm	-
24	H168273	1	Bushing	-
25	14M7296	3	Flange Nut	M10
26	19M7905	1	Cap Screw	M12 X 200
27	AZ103354	1	Pin	-
28	24M7044	1	Washer	13 X 20 X 2 mm
29	19M7784	1	Screw	M10 X 20
30	11M7021	1	Cotter Pin	4 X 25 mm
31	24M7178	1	Washer	10.500 X 30 X 2.500 mm
32	H86783	1	Compression Spring	-
33	Z104123	1	Holder	(FOR COMMANDCENTER)
34	AZ103103	1	Locking Collar	(FOR COMMANDCENTER)
