Открытый узел

Concave Assembly and Beater Grate

Concave Assembly and Beater Grate

Concave Assembly and Beater Grate

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

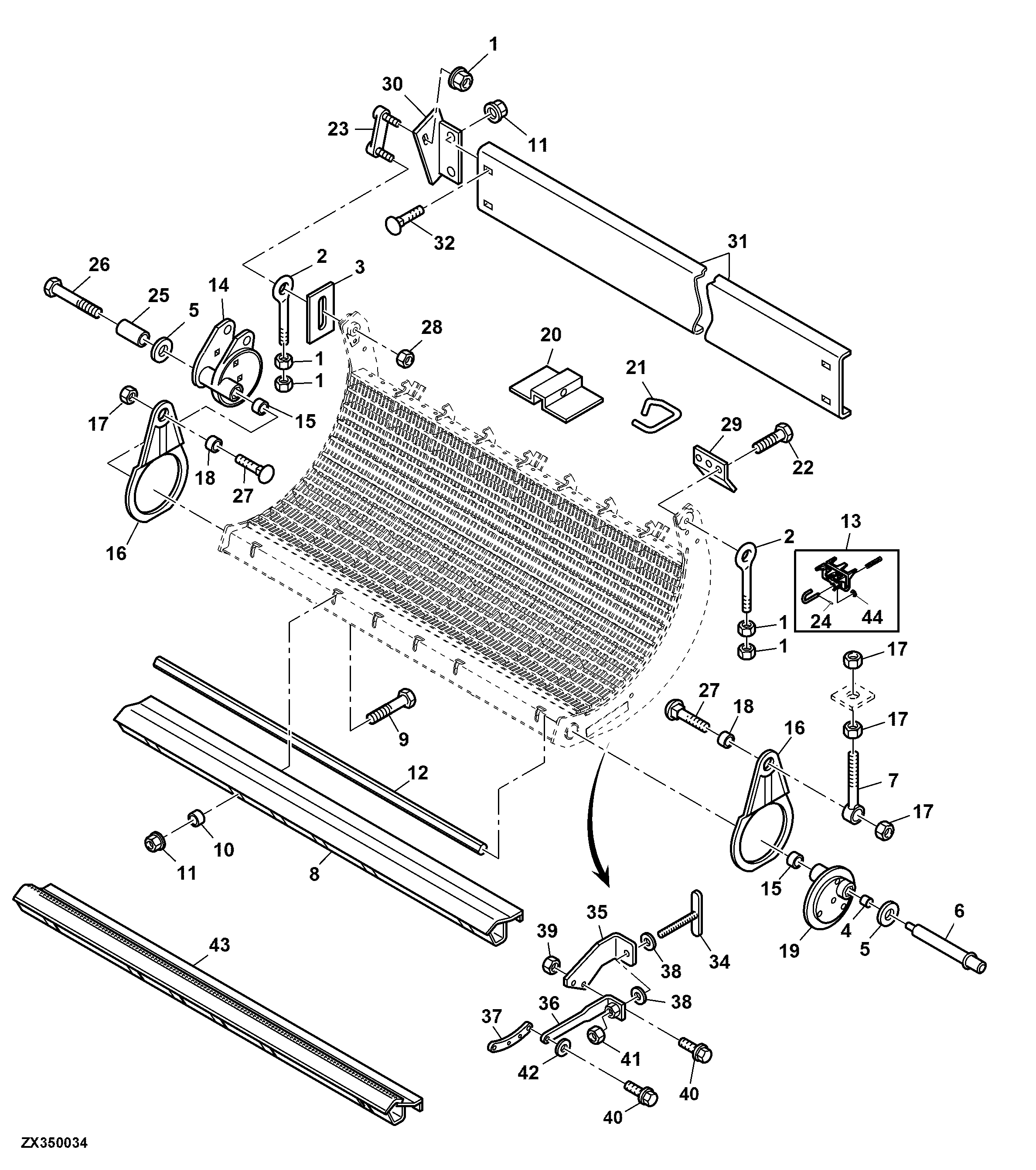

Concave Assembly and Beater Grate

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7296	5	Flange Nut	M10
2	H143610	2	Eyebolt	-
3	H146318	1	Adjusting Strap	-
4	28H2642	1	Spacer	0.546" X 0.840" X 2-1/2"
5	24H1351	2	Washer	9/16" X 1-1/2" X 0.164"
6	AZ102973	1	Stud	-
7	H164222	1	Eyebolt	-
8	AXE41877	1	Angle	SUB FOR AZ63862
9	H139098	8	Bolt	M12 X 51.5
10	Z100412	8	Spacer	-
11	H137329	1	Lock Nut	M12
12	H145639	1	Shaft	-
13	AH206756	20	Insert	-
14	HXE32318	1	Cam	SUB FOR H178115
15	28H1517	2	Washer	0.493" X 0.675" X 1/4"
16	H151484	2	Link	-
17	14M7300	1	Flange Nut	M20
18	H137204	4	Bushing	-
19	AH133157	1	Cam	-
20	H134418	1	Cover	-
21	H134420	1	Retainer	-
22	19M7786	1	Screw	M10 X 30
23	AH135337	2	Strap	-
24	34M7159	1	Spring Pin	3 X 12 mm
25	28H1597	1	Washer	0.546" X 0.840" X 3/8"
26	H132541	1	Screw	-
27	H137203	2	Bolt	-
28	19M7299	1	Cap Screw	M6 X 45
29	H160994	16	Strip	-
30	AH135335	1	Bracket	RH
30	AH135336	1	Bracket	LH
31	H140936	1	Channel	-
32	03M7198	1	Bolt	M12 X 30
33	H131424	1	Bolt	-
34	AH161809	1	Bolt	-
35	H201363	1	Bracket	-
36	AH201251	1	Handle	-
37	Z100281	2	Strip	-
38	24M7042	2	Washer	11 X 34 X 3 mm
39	H137328	2	Lock Nut	-
40	19M7867	2	Screw	M8 X 25
41	14M7415	1	Nut	M12
42	28H1511	1	Washer	0.364" X 0.540" X 1/4"
43	AXE62455	1	Angle	SUB FOR AZ63896
44	24M7036	1	Washer	9 X 16 X 1.600 mm
