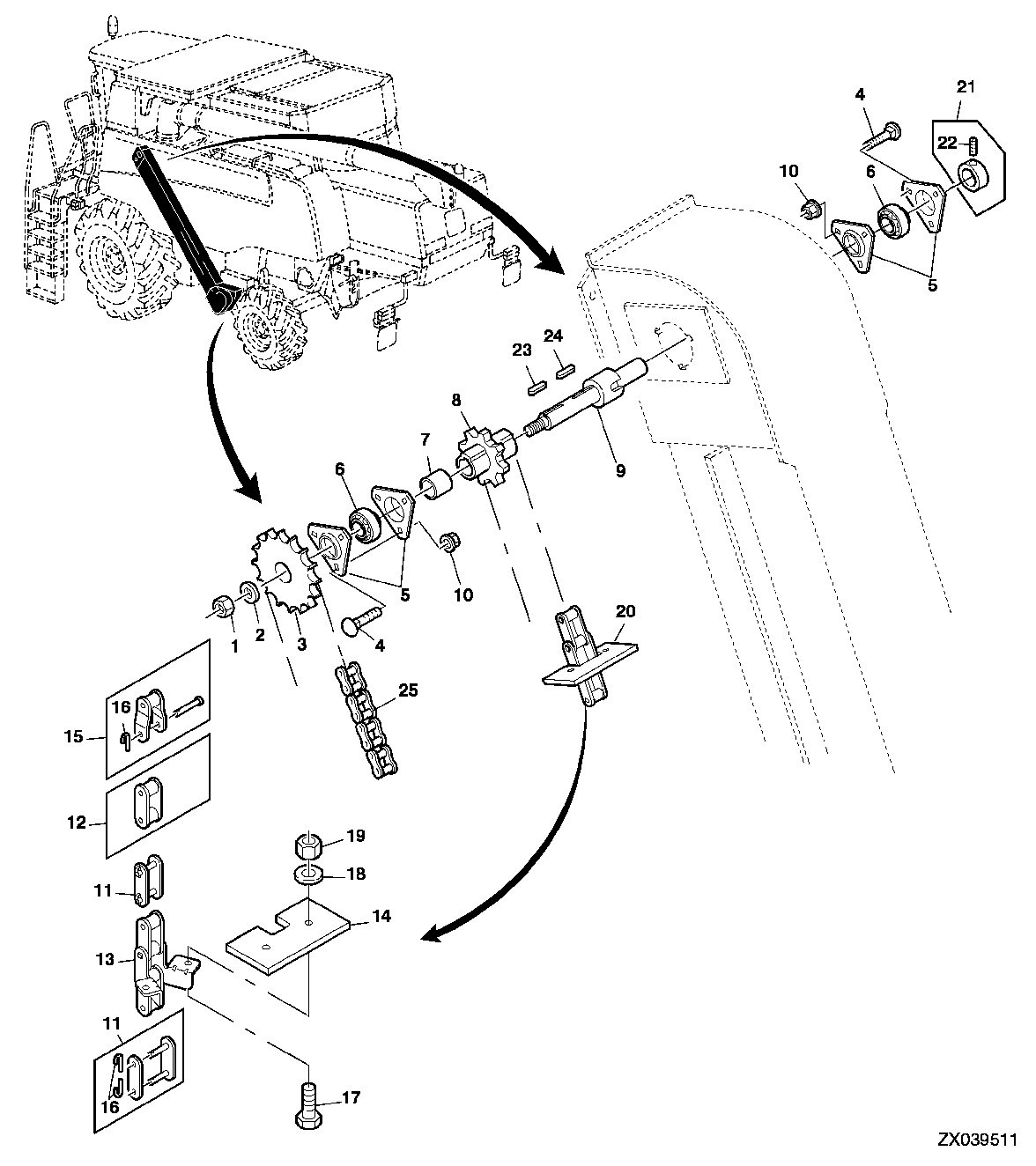

CHAIN, SPROCKETS AND BEARINGS FOR TAILINGS ELEVATOR

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	L204993	1	Lock Nut	M20
2	24M7277	1	Washer	21 X 60 X 4 mm
3	AZ63542	1	Chain Sprocket	Z = 30
4	03M7190	1	Bolt	M10 X 20
5	E10018	4	Pressed Flanged Housing	-
6	JD10384	2	Bearing	-
7	Z78207	1	Spacer	-
8	H164796	1	Sprocket Segments	Z = 8
9	AZ63543	1	Shaft	-
10	14M7296	1	Flange Nut	M10
11	AZ100578	1	Chain Link	-
12	AH158635	1	Chain Link	-
13	AZ63941	1	Roller Chain	-
14	H135235	1	Paddle	-
15	AZ100579	1	Chain Link	-
16	H84026	1	Hook	-
17	19M7163	2	Cap Screw	M8 X 25
18	24M7024	2	Washer	9 X 28 X 3 mm
19	E64256	2	Lock Nut	-
20	AZ101791	1	Link Chain	L = 153
21	AZ10045	1	Eccentric Locking Collar	-
22	22M7080	2	Set Screw	M8 X 8
23	49M4109	1	Shaft Key	8 X 7 X 35 mm
24	49M4836	1	Shaft Key	-
25	AH126007	1	Roller Chain	L = 124
26	Z104115	1	Holder	(FOR COMMANDCENTER)
27	AZ103101	1	Locking Collar	(FOR COMMANDCENTER)

CHAIN, SPROCKETS AND BEARINGS FOR TAILINGS ELEVATOR
