CHAFFER ELEMENT, MANUALLY-ADJUSTABLE, L.H. AND R.H.

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H171949	2	Retainer	-
2	H175096	2	Retainer	-
3	AH172968	30	Louver	RH
3	AH170660	30	Louver	LH
4	-	1	Part 5	-
5	A37576	1	Pad	-
6	H157740	1	Bracket	-
7	H157743	1	Handle	-
8	24H1695	1	Washer	9/32" X 1-3/8" X 0.065"
9	19M7177	1	Cap Screw	M6 X 35
10	14M7296	2	Flange Nut	M10
12	AH166113	1	Sheet	-
13	AH166112	12	Louver	-
14	H178105	2	Nut	-
15	14M7397	1	Lock Nut	M6
16	AH166114	2	Isolator	-
17	AH202065	1	Chaffer	RH
17	AH202066	1	Chaffer	LH
19	24M7178	2	Washer	10.500 X 30 X 2.500 mm
20	M72598	2	Quick Lock Pin	-
21	H157752	2	Stud	-
22	H172983	1	Finger	-
23	14M7298	2	Flange Nut	M8

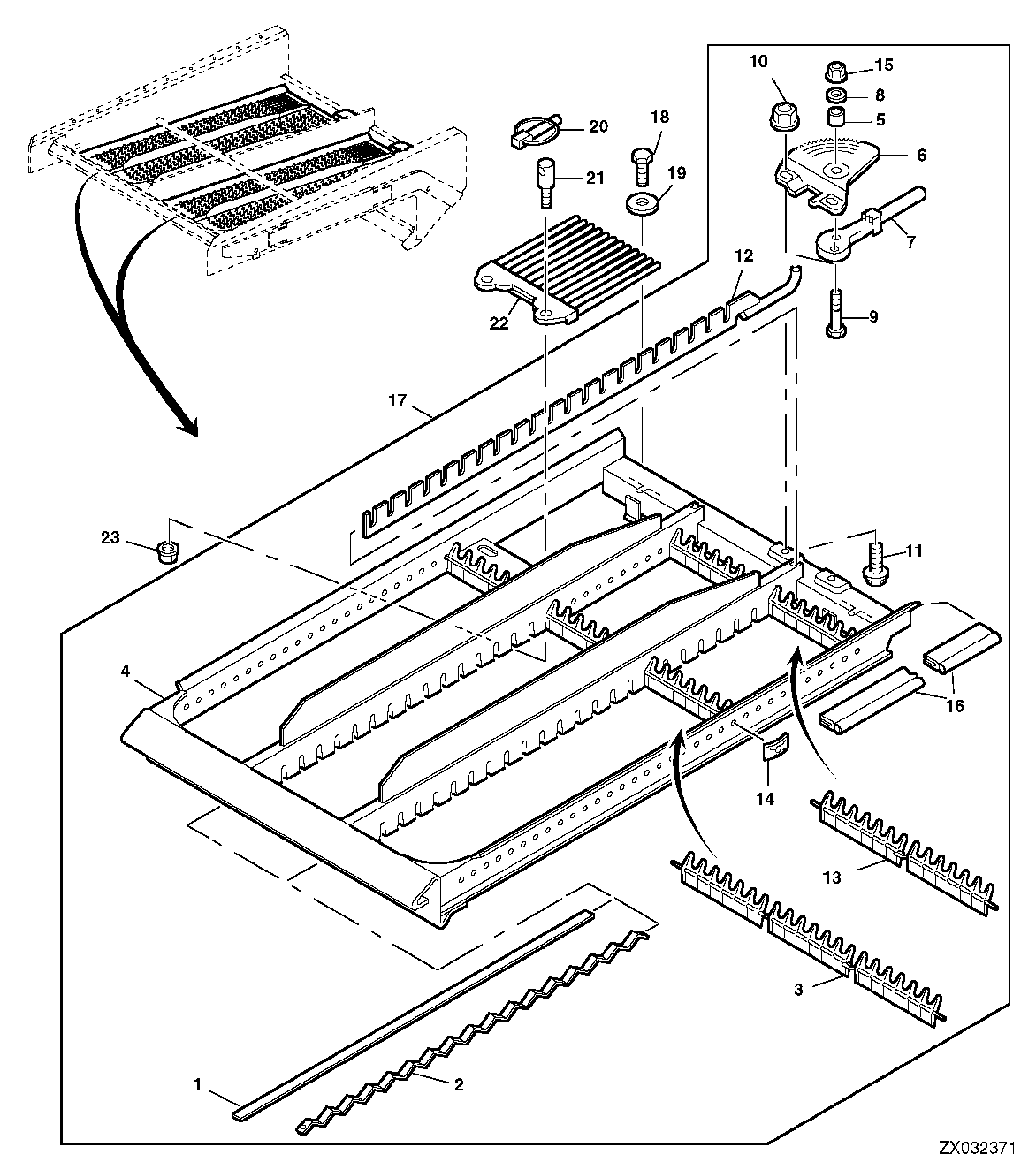

CHAFFER ELEMENT, MANUALLY-ADJUSTABLE, L.H. AND R.H.
