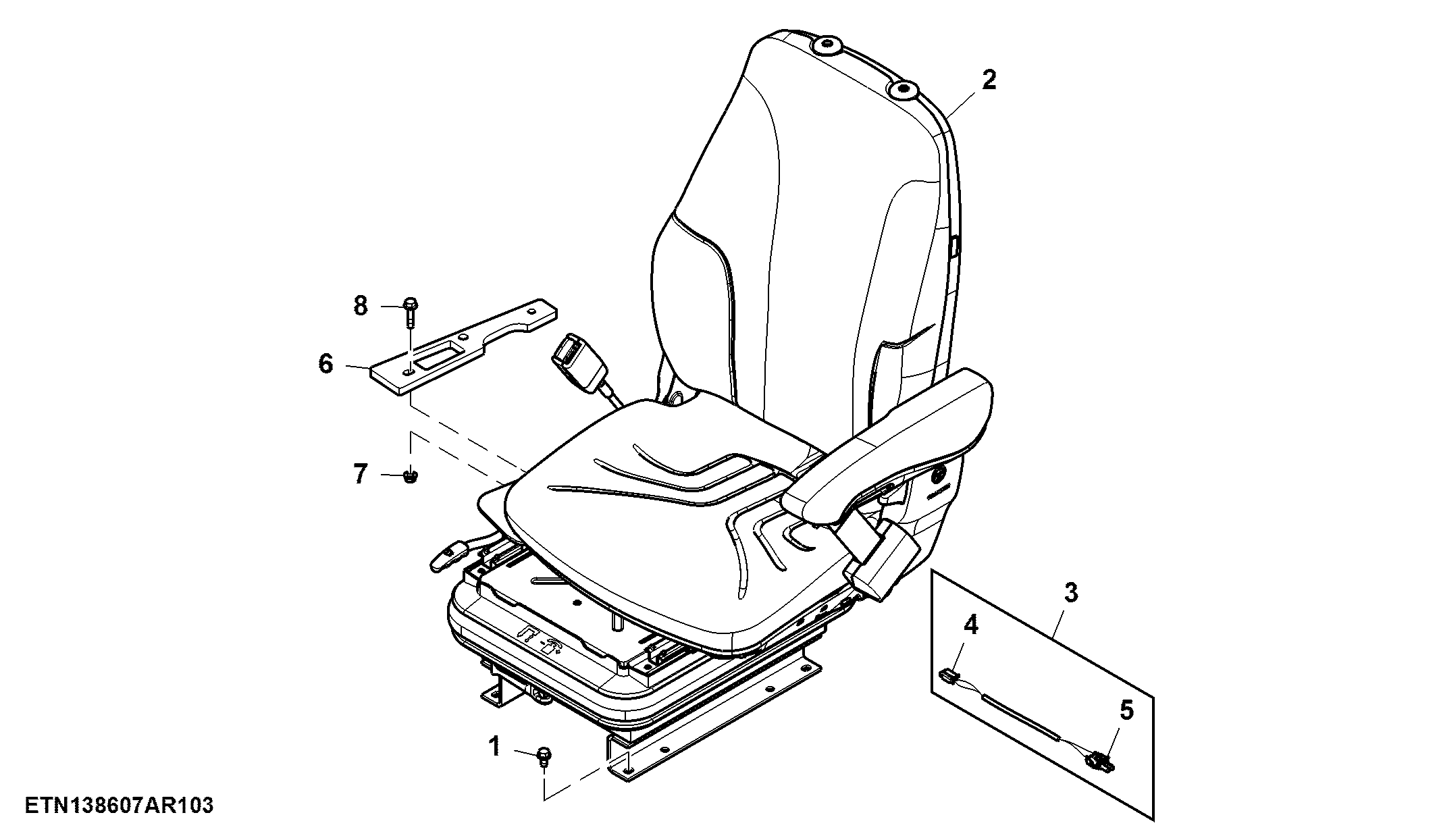

Operator Seat, Mechanical Suspension

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M9357	6	Screw	M8 X 16
2	AXE58852	1	Seat Assembly	-
3	AXE62587	1	Wiring Harness	Operator Presence
4	57M10202	1	Elec. Connector Housing	S9-2 Cab Main / Seat Switch Inline
4	57M8430	2	Elec. Connector Terminal	Cavity 1, 2
4	57M10203	1	Elec. Connector Accessory	-
5	RE12363	1	Electrical Connector Assy	S9 Seat Switch
5	57M10924	2	Elec. Connector Terminal	Cavity A, B
5	57M9549	2	Elec. Connector Seal	Cavity A, B
6	HXE100092	1	Bracket	-
7	14M7298	3	Flange Nut	M8
8	19M8291	3	Screw	M8 X 35

Operator Seat, Mechanical Suspension
