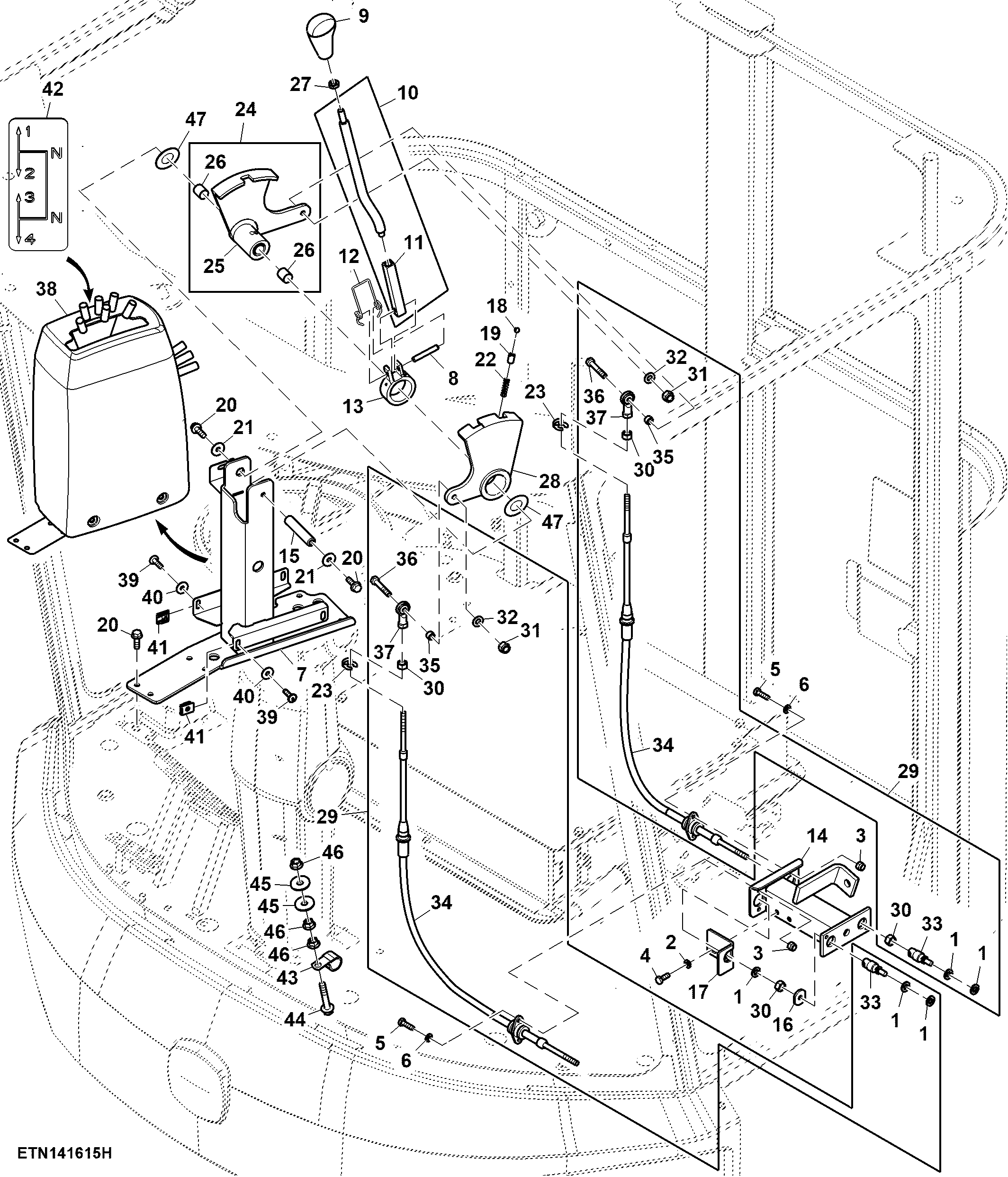

Manual Shifter, Gearshift Control Assembly ( - 100019)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	12M7008	5	LOCK WASHER	8 mm
2	12M7099	2	Lock Washer	6 mm
3	14M7350	4	Lock Nut	M6
4	19M10106	2	Screw	M6 X 16
5	19M7077	4	Cap Screw	M6 X 20
6	24M7054	4	Washer	6.400 X 12 X 1.600 mm
7	ADX11952	1	Bracket	-
8	34M7049	1	Spring Pin	8 X 50 mm
9	H206080	1	Knob	-
10	ADX10665	1	Gearshift Lever	-
11	YC24051	1	Lever	-
12	Z44373	1	Torsion Spring	-
13	Z11533	1	Driver	-
14	ADX10647	1	Bracket	-
15	DX10931	1	Shaft	-
16	DX11142	1	Plate	-
17	DX11144	1	Bracket	-
18	YC10336	1	Ball	-
19	YC12867	1	Screw	-
20	19M7867	8	Screw	M8 X 25
21	24M7207	2	Washer	8.400 X 24 X 2 mm
22	Z44374	1	Compression Spring	-
23	L219493	2	Snap Ring	-
24	ADX10791	1	Arm	-
25	DX11347	1	Arm	-
26	Z41255	2	Spacer	-
27	14M7152	1	Nut	M10
28	DX11348	1	Arm	-
29	ADX10666	2	Cable Kit	-
30	14M7029	4	Nut	M8
31	14M7452	2	Lock Nut	M8
32	24M7055	2	Washer	8.400 X 16 X 1.600 mm
33	ADX10629	2	Ball Joint	-
34	ADX10637	2	Push Pull Cable	-
35	DX11124	2	Sleeve	-
36	DX11127	2	Bolt	-
37	HXE91530	2	Link End	-
38	DX11461	1	Cover	-
39	19M8649	5	Screw	M6 X 20
40	24M7251	5	Washer	6.400 X 18 X 1.600 mm
41	L102357	5	Nut	-
42	DX12211	1	Label	-
43	YC12376	1	Half Clamp	-
44	19M7807	1	Screw	M10 X 60
45	24M7101	2	Washer	11 X 34 X 3 mm
46	14M7296	3	Flange Nut	M10
47	DX17983	2	Shim	-

Manual Shifter, Gearshift Control Assembly ( - 100019)

Нет текстового описания
