Открытый узел

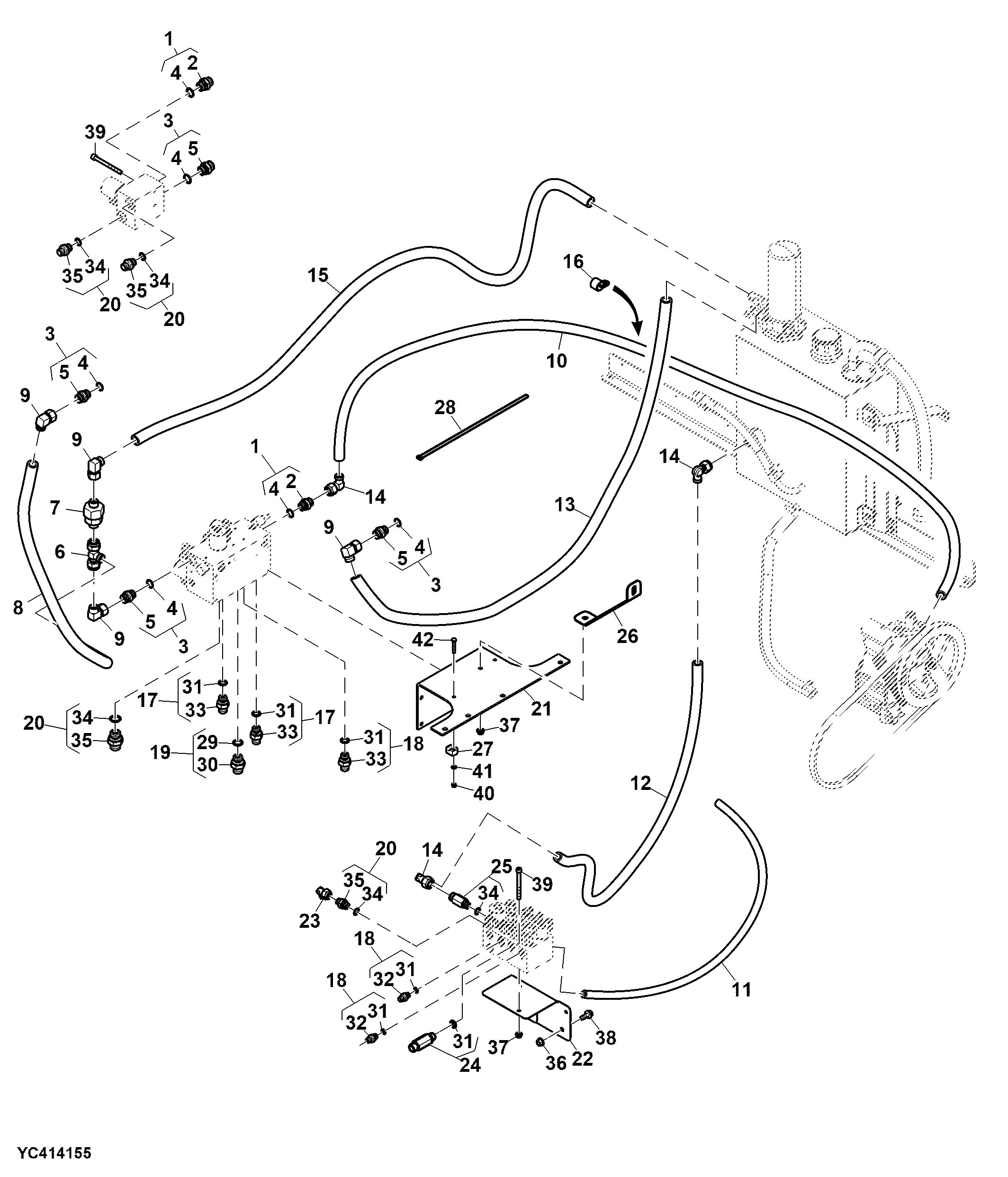

Hydraulic Lines, Reservoir, Pump, Control Valve

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	ADX10073	1	Fitting	-
2	DX10182	1	Fitting	-
3	ADX10074	3	Fitting	-
4	51M7045	4	O-Ring	19.300 X 2.200 mm
5	DX10183	3	Fitting	-
6	ADX10138	1	Tee Fitting	-
7	DX10324	1	Check Valve	-
8	ADX10156	1	Hose	LGTH = 900 mm
9	AYC10601	4	Elbow Fitting	-
10	ADX10164	1	Hose	LGTH = 2400 mm
11	ADX10162	1	Hose	LGTH = 1550 mm, INCLUDES (2) YC16853
12	ADX10163	1	Hose	LGTH = 1200 mm
13	ADX10161	1	Hose	LGTH = 2250 mm
14	AYC12339	3	Elbow Fitting	-
15	ADX10160	1	Hose	LGTH = 2025 mm
16	YC12376	3	Half Clamp	-
17	ADX10077	2	Fitting	-
18	ADX10076	3	Fitting	-
19	ADX10075	1	Fitting	-
20	ADX10078	2	Fitting	-
21	DX10210	1	Bracket	-
22	ADX10100	1	Bracket	-
23	AZ22524	1	ELBOW FITTING	-
24	ADX10159	1	Fitting	-
25	ADX10158	1	Fitting	-
26	DX10421	1	Bracket	-
27	Z34861	1	Clamp	-
28	YC17344	1	Tie Band	-
29	51M7042	1	O-Ring	13.300 X 2.200 mm
30	DX10184	1	Fitting	-
31	51M7041	6	O-Ring	11.300 X 2.200 mm
32	DX10185	3	Fitting	-
33	DX10186	2	Fitting	-
34	51M7043	3	O-Ring	15.300 X 2.200 mm
35	DX10187	2	Fitting	-
36	14M7296	2	Flange Nut	M10
37	14M7298	3	Flange Nut	M8
38	19M8906	2	Screw	M10 X 25
39	19M9415	2	Screw	M8 X 90
40	14M7027	1	NUT	M6
41	12M7099	1	Lock Washer	6 mm
42	19M10099	1	Screw	M6 X 35

Hydraulic Lines, Reservoir, Pump, Control Valve

Нет текстового описания
