Открытый узел

Side Panel, LH

Side Panel, LH

Side Panel, LH

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

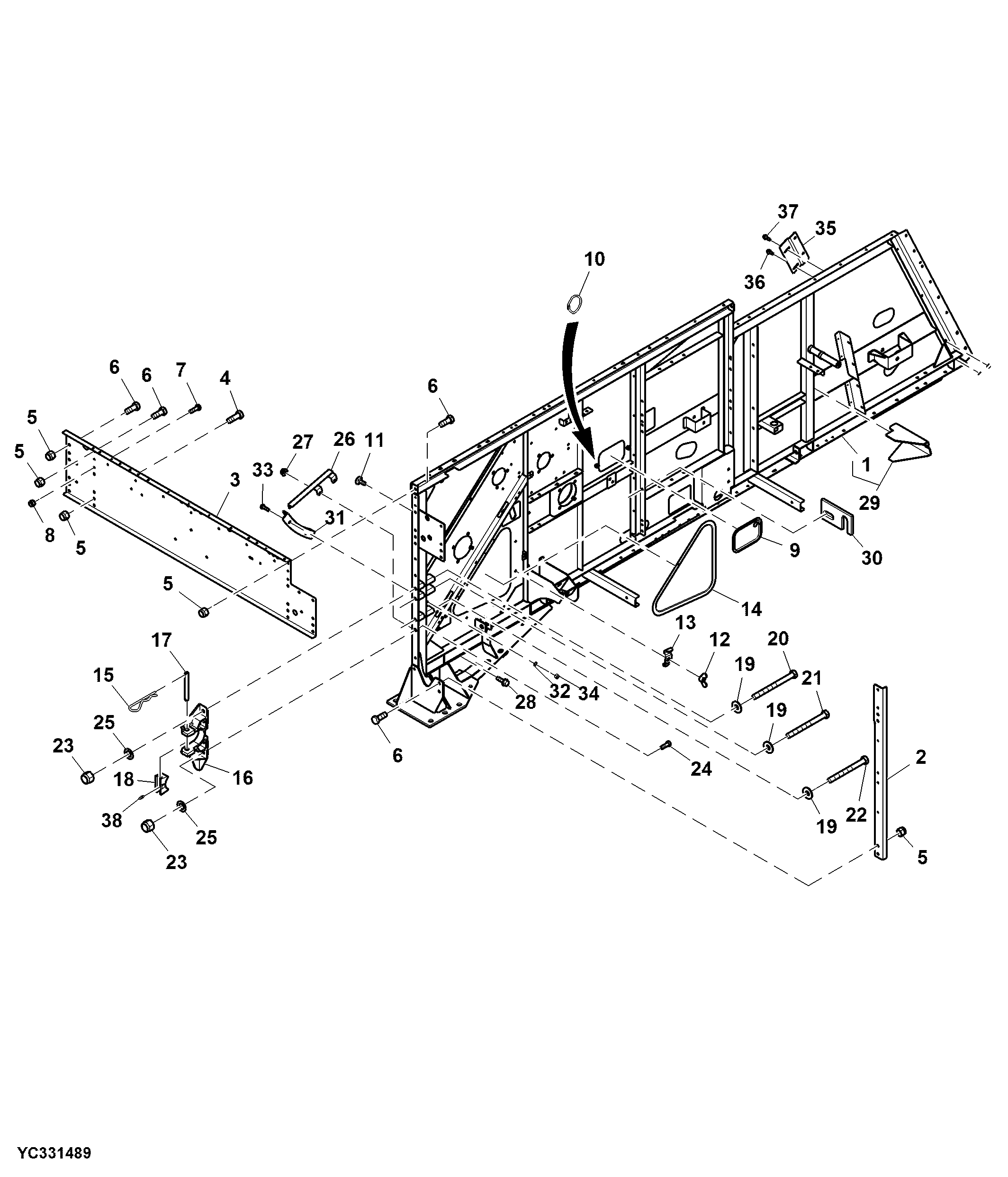

Side Panel, LH

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AYC27400	1	Side Wall	-
2	YC14399	1	Brace	-
3	YC34161	1	Crossbar	-
4	19M7744	2	Cap Screw	M12 X 35
5	14M7695	10	Lock Nut	M12
6	19M7285	8	Cap Screw	M12 X 30
7	19M7163	2	Cap Screw	M8 X 25
8	14M7452	2	Lock Nut	M8
9	AYC10513	1	Trough	-
10	YC11763	2	Ring	-
11	03M7054	4	Bolt	M8 X 20
12	14M7020	4	Wing Nut	M8, SUB FOR YC12352
13	Z20367	4	Clamp	-
14	Z20917	1	COVER	-
15	Z32401	2	Quick Lock Pin	-
16	YC14042	1	Holder	-
17	YC14044	1	Pin Fastener	-
18	DX13932	1	Support	-
19	YC16673	3	Washer	-
20	19M7639	1	Cap Screw	M16 X 180
21	19M7500	1	Cap Screw	M16 X 170
22	19M7952	1	Cap Screw	M16 X 160
23	14M7697	4	Lock Nut	M16
24	19M7396	1	Cap Screw	M16 X 45
25	L19386	4	Washer	-
26	AYC12674	1	Support	-
27	14M7298	2	Flange Nut	M8
28	19M7867	2	Screw	M8 X 25
29	ADX11342	1	Side Wall	-
30	YC16021	1	Plate	-
31	Z20912	1	DEFLECTOR	-
32	12M7099	2	Lock Washer	6 mm
33	19M7077	2	Cap Screw	M6 X 20
34	YC20357	2	Nut	-
35	YC15252	1	Frame	-
36	19M7785	1	Screw	M10 X 25
37	19M7786	1	Screw	M10 X 30
38	58M5573	1	Lubrication Fitting	-
