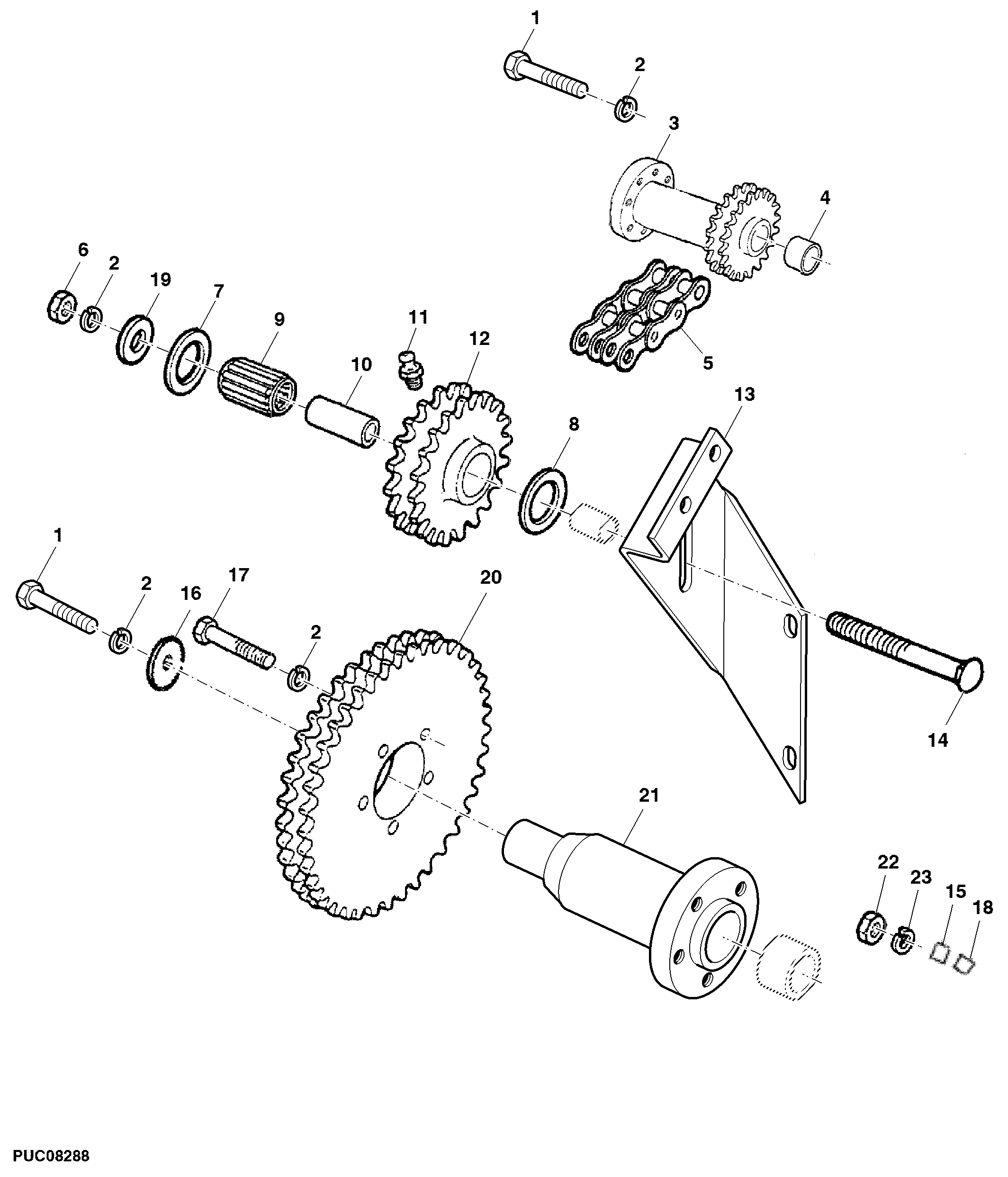

Cylinder Chain Drive (For C6HA Corn Picker Attachment)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7168	8	Cap Screw	M10 X 30
2	12M7014	1	Lock Washer	12 mm
3	YC20178	1	Chain Sprocket	-
4	YC19793	1	Bearing Housing W/O Bearing	-
5	AZ18000	1	LINK CHAIN	-
6	14M7695	1	Lock Nut	M12
7	YC14089	1	Washer	-
8	YC20090	1	Washer	-
9	AYC18082	2	Needle Bearing	-
10	YC20091	1	Bushing	-
11	58M5574	1	Lubrication Fitting	-
12	YC20092	1	Chain Sprocket	-
13	YC20132	1	Holder	-
14	03M7227	1	Bolt	M12 X 100
15	YC20060	1	Fitting Plug	-
16	E10079	1	Washer	-
17	19M7331	5	Cap Screw	M12 X 65
18	YC20061	1	Fitting Plug	-
19	24M7047	1	Washer	13 X 24 X 2.500 mm
20	H28678	1	CHAIN SPROCKET	-
20	YC20059	1	Chain Sprocket	-
21	YC19910	1	Hub	-
22	12M7013	4	LOCK WASHER	10.200 mm
23	14M7140	4	Nut	M10

Cylinder Chain Drive (For C6HA Corn Picker Attachment)

Нет текстового описания
