Operator's Platform, Hydro Drive (Optional)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AYC24796	1	Platform	-
2	YC15536	1	Step	-
3	19M7077	1	Cap Screw	M6 X 20
4	24M7054	1	Washer	6.400 X 12 X 1.600 mm
5	12M7099	1	Lock Washer	6 mm
6	14M7027	1	NUT	M6
7	YC24003	2	Plate	-
8	YC24038	1	Holder	-
9	19M7139	1	Cap Screw	M8 X 20
10	14M7029	1	Nut	M8
11	24M7055	1	Washer	8.400 X 16 X 1.600 mm
12	12M7008	1	LOCK WASHER	8 mm
13	YC13920	2	Guide	-
14	YC13921	2	Guide	-
15	12M7014	2	Lock Washer	12 mm
16	14M7031	2	Nut	M12
17	19M7387	2	Cap Screw	M12 X 40
18	16M7087	4	Rivet	3 X 8 mm
19	YC11706	1	Isolator	LGTH = 300 mm
20	YC22614	1	Holder	-
21	R20759	2	Grommet	-
22	Z34467	3	Grommet	-

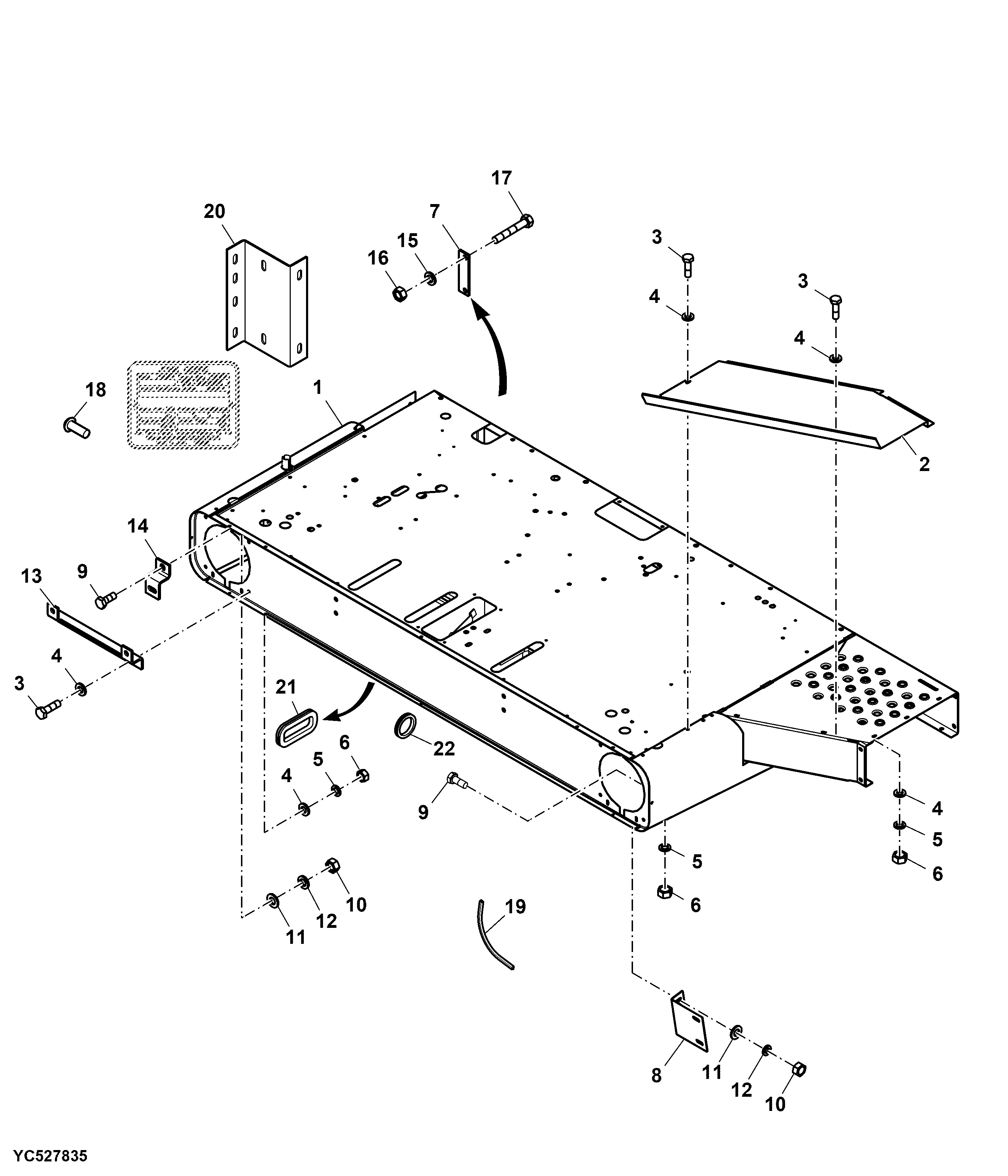

Operator's Platform, Hydro Drive (Optional)
