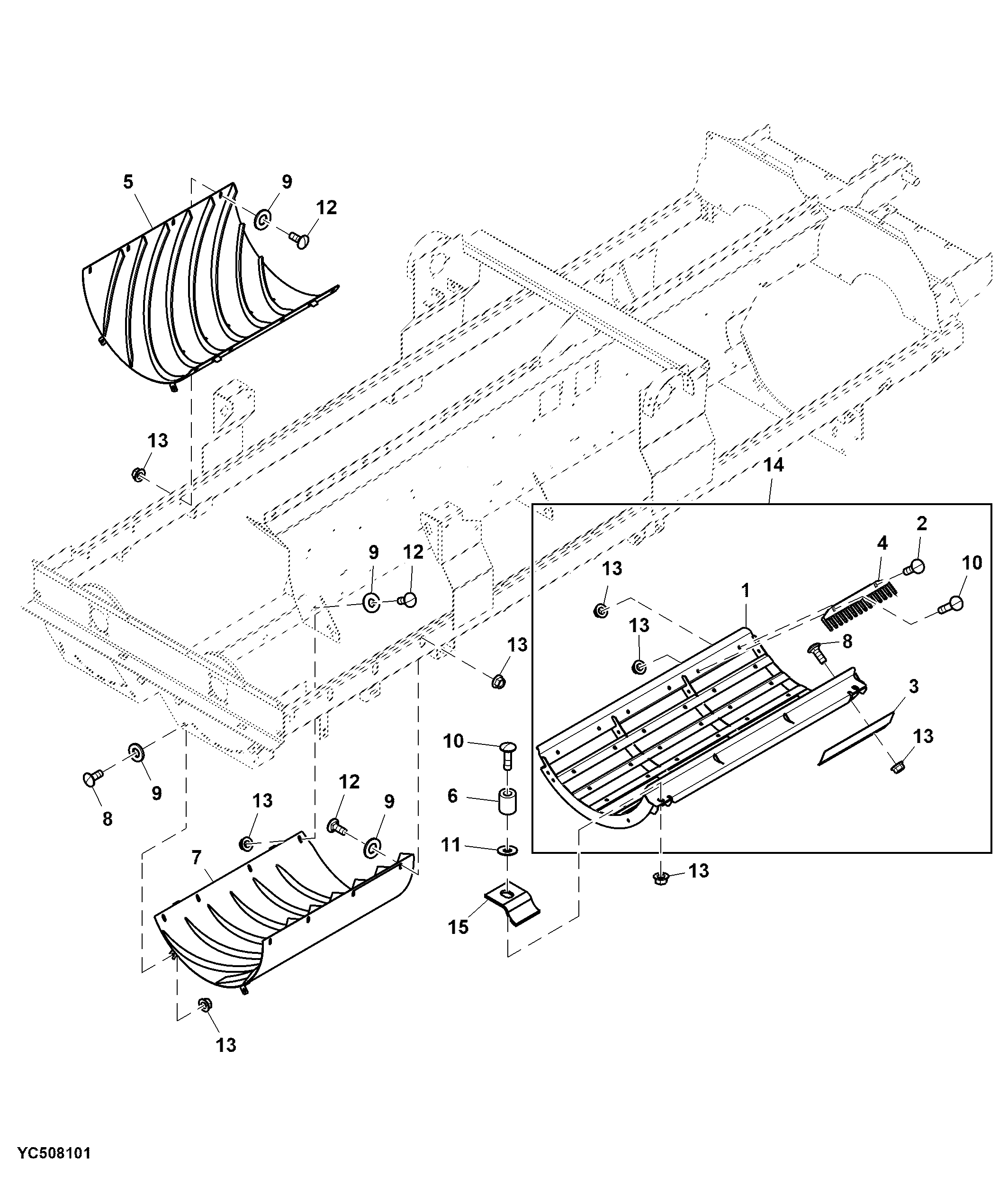

Module Grate Assembly and Finger Bar

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AYC10315	4	Support	-
2	03M7238	1	Bolt	M10 X 35
3	H150752	12	Plate	-
4	H150142	72	Finger	-
5	AYC25448	1	Housing	SUB FOR AH171036
6	YC10461	8	Spacer	-
7	AYC25447	1	Housing	SUB FOR AH171035
8	03M7307	1	Bolt	M10 X 25
9	24M7178	1	Washer	10.500 X 30 X 2.500 mm
10	03M7339	8	Bolt	M10 X 50
11	YC10331	8	Washer	13.500 X 32 X 6 mm (17/32" X 1.260" X 0.236")
12	19M7331	8	Cap Screw	M12 X 65
13	14M7296	1	Flange Nut	M10
14	ADX11758	4	Finger Grate	-
15	H147286	8	Clip	-

Module Grate Assembly and Finger Bar
