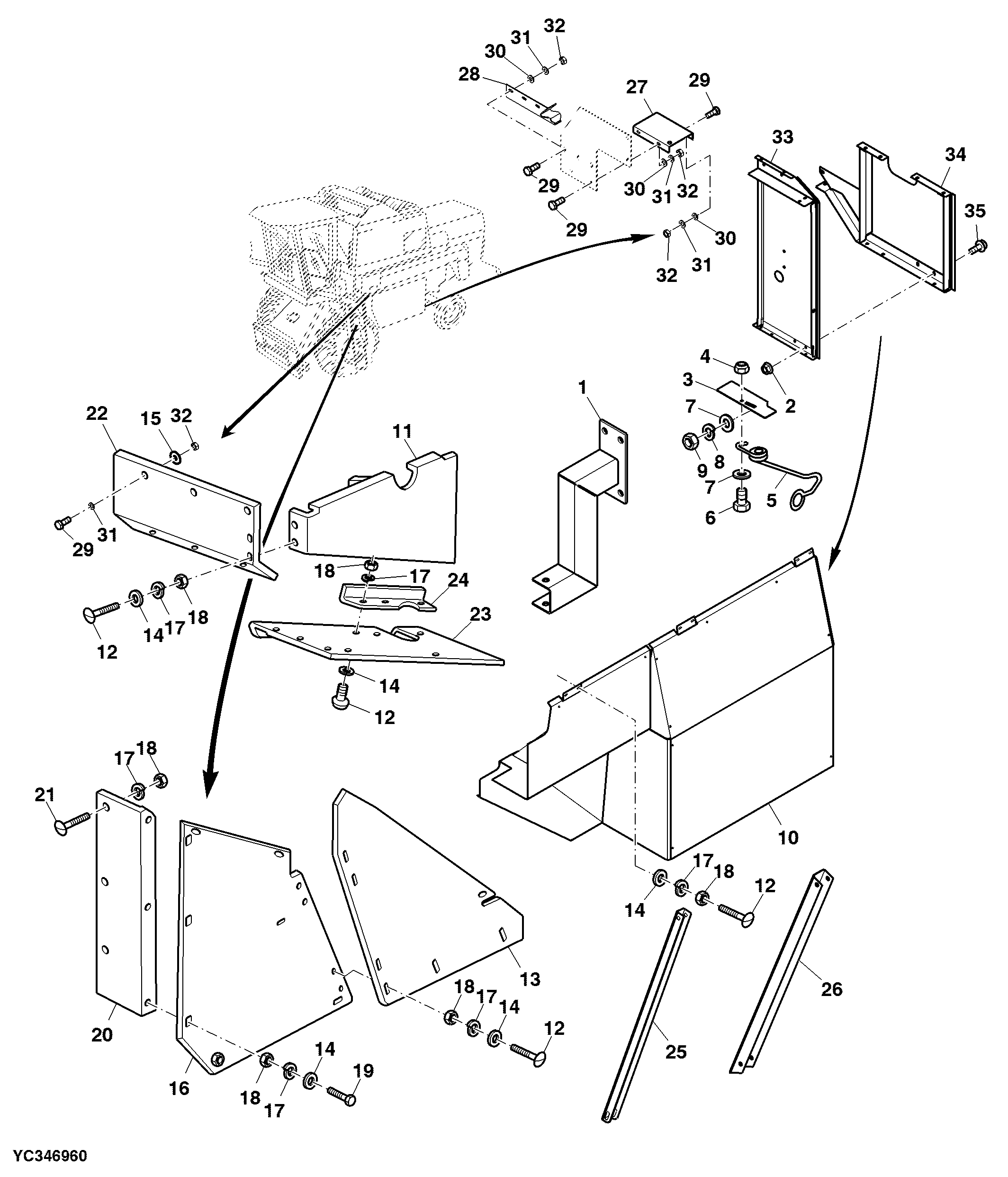

Drive Covers,Lower LH, Hydro Drive (Optional)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AYC10066	1	Angle	-
2	14M7298	4	Flange Nut	M8
3	YC31666	1	Holder	-
4	14M7452	1	Lock Nut	M8
5	Z40640	1	Spring	-
6	19M7376	1	Cap Screw	M8 X 22
7	24M7207	1	Washer	8.400 X 24 X 2 mm
8	12M7008	1	LOCK WASHER	8 mm
9	14M7029	1	Nut	M8
10	AYC25132	1	Shield	-
11	AYC10662	1	Guard	-
12	YC20403	1	Screw	-
13	YC12456	1	Side Wall	-
14	24M7053	1	Washer	17 X 30 X 3 mm
15	24M7101	3	Washer	11 X 34 X 3 mm
16	AYC20293	1	Side Wall	-
17	12M7099	1	Lock Washer	6 mm
18	14M7027	1	NUT	M6
19	19M10105	1	Screw	M6 X 12
20	AYC10666	1	Guard	-
21	YC20404	1	Screw	-
22	YC12395	1	Sheet	-
23	YC12394	1	Shield	-
24	YC17113	1	Angle	-
25	DX22830	1	Support	SUB FOR AYC12834 OR DX12299
26	DX22831	1	Support	SUB FOR YC12463 OR DX12300
27	AYC10970	1	Support	-
28	AYC10972	1	Support	-
29	19M7167	10	Cap Screw	M10 X 25
30	24M7028	7	Washer	10.500 X 20 X 2 mm
31	12M7013	11	LOCK WASHER	10.200 mm
32	14M7140	11	Nut	M10
33	AYC26949	1	Shield	-
34	AYC26950	1	Shield	-
35	19M7866	4	Screw	M8 X 20

Drive Covers,Lower LH, Hydro Drive (Optional)
