Drive Control, Multifunctional Hydraulic Handle

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AYC13281	1	Support	-
2	ADX14430	1	Support	-
3	ADX14558	1	Rockshaft	-
4	11M7082	1	Cotter Pin	2.500 X 25 mm, SUB FOR YC20416
5	Z24487	1	Pin Fastener	-
6	DX18912	1	Plate	-
7	DX20376	1	Support	-
8	AYC25390	2	Ball Joint	-
9	YC18737	1	Spring	-
10	Z26244	1	WASHER	-
11	14M7695	1	Lock Nut	M12
12	Z21613	1	EXTENSION SPRING	-
13	YC30327	1	Support	-
14	24M7054	11	Washer	6.400 X 12 X 1.600 mm
15	12M7099	13	Lock Washer	6 mm
16	19M10107	4	Screw	M6 X 25
17	14M7027	14	NUT	M6
18	03M7222	4	Bolt	M6 X 20
19	DX19050	1	Support	-
20	YC32776	1	Grommet	-
21	19M7862	3	Screw	M6 X 20
22	YC18732	1	Plate	-
23	AYC24724	1	Push Pull Cable	-
23	ADX16006	1	Push Pull Cable	-
24	YC31713	2	Arm	-
25	YC31711	1	Lever Kit	-
26	YC33060	1	Washer	-
27	19M7318	2	Screw	M6 X 30
28	ADX11285	1	Push Pull Cable	-
28	ADX16005	1	Push Pull Cable	-
29	19M7077	2	Cap Screw	M6 X 20
30	14M7439	3	Flange Nut	M6

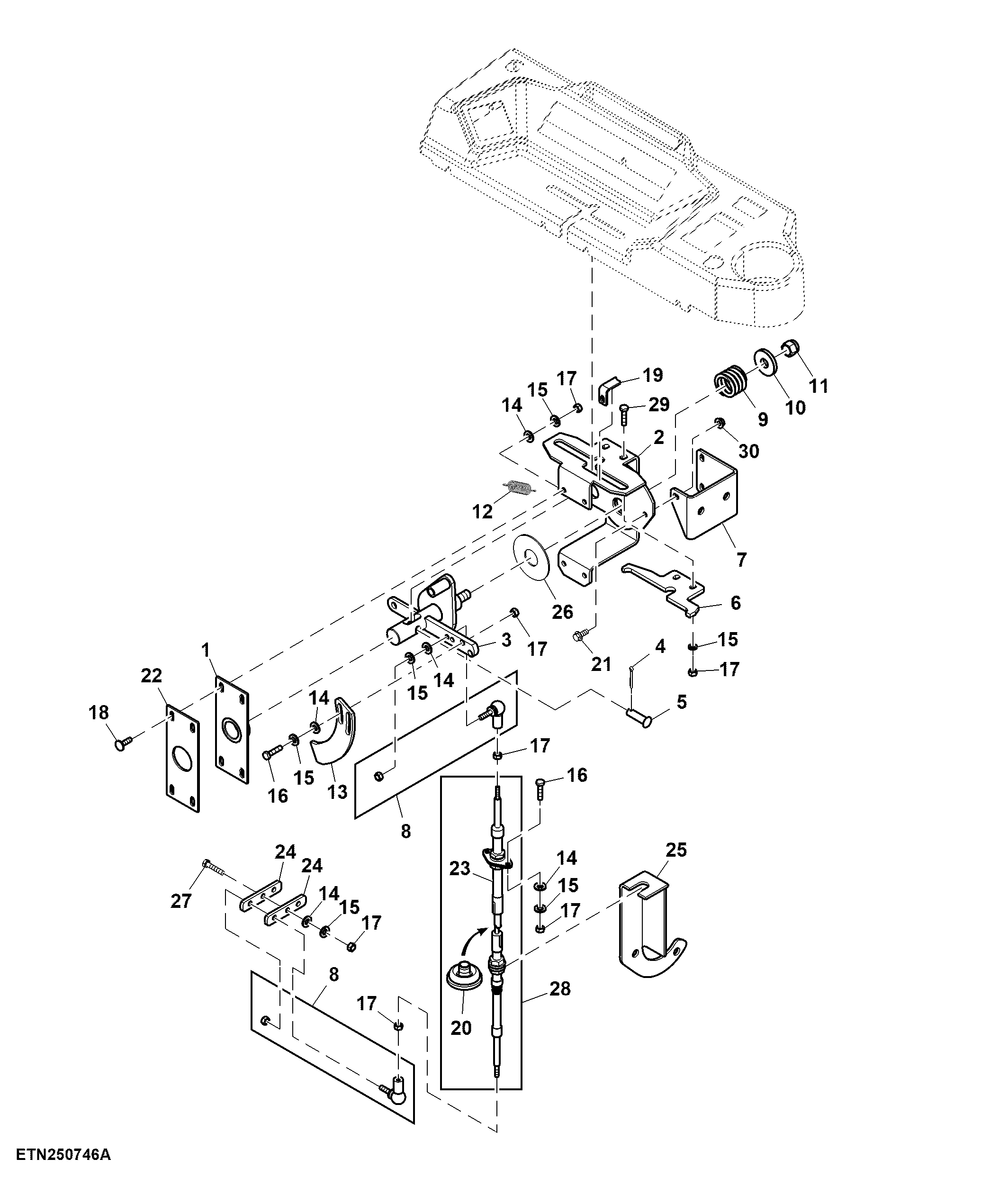

Drive Control, Multifunctional Hydraulic Handle

Нет текстового описания
