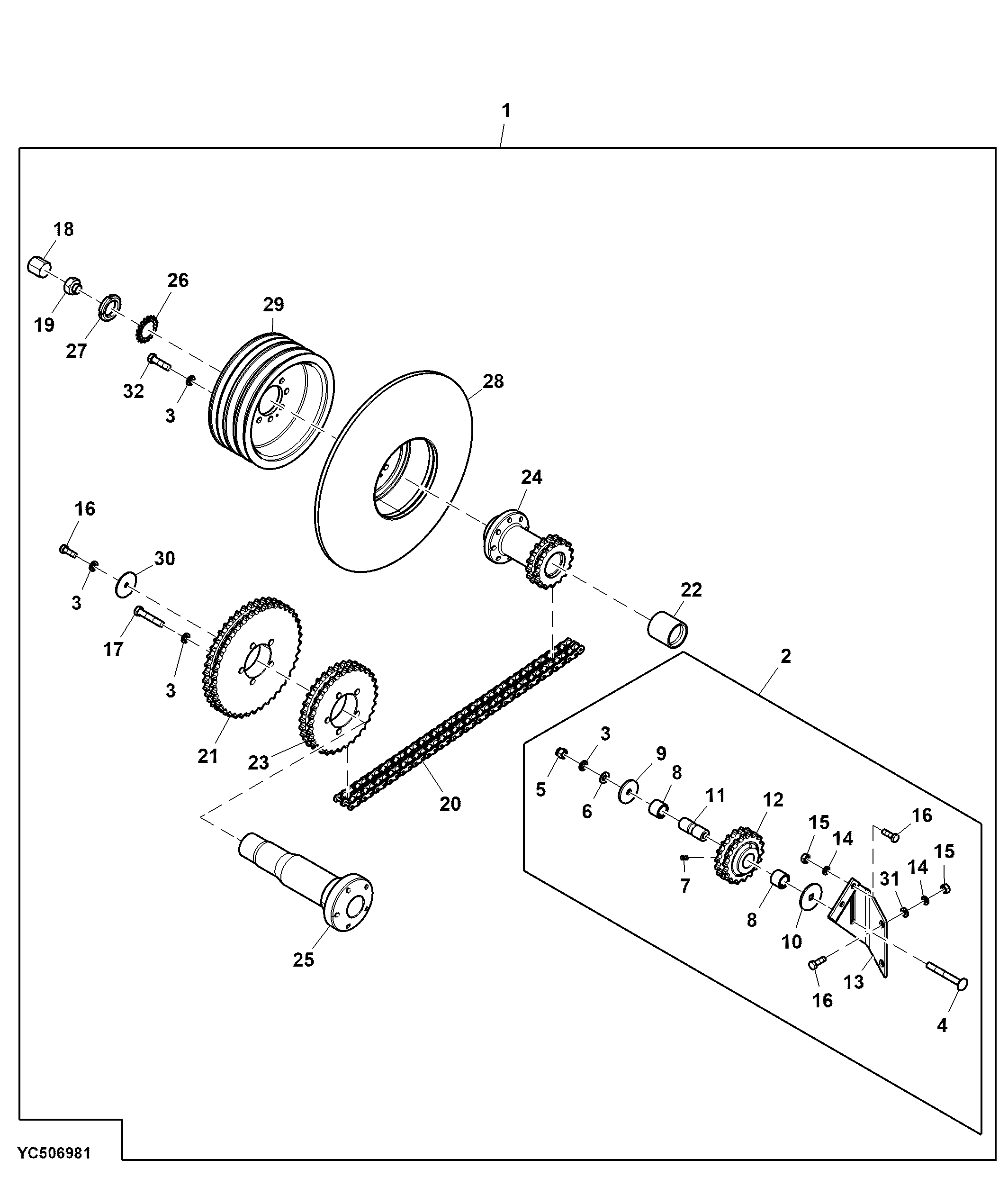

Roller Chain Drive, Attachment, (For China)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	BYC10045	1	Reducer	-
2	AYC15202	1	Pulley	-
3	12M7014	15	Lock Washer	12 mm
4	03M7227	1	Bolt	M12 X 100
5	14M7695	1	Lock Nut	M12
6	24M7047	1	Washer	13 X 24 X 2.500 mm
7	58M5574	1	Lubrication Fitting	-
8	AYC18082	2	Needle Bearing	-
9	YC14089	1	Washer	13 X 52 X 5 mm (0.512" X 2-3/64" X 0.197")
10	YC20090	1	Washer	13 X 60 X 4 mm (0.512" X 2.362" X 0.157")
11	YC20091	1	Bushing	13 X 25 X 66 mm (0.512" X 63/64" X 2.598")
12	YC20092	1	Chain Sprocket	Z = 18
13	YC20132	1	Holder	-
14	12M7013	4	LOCK WASHER	10.200 mm
15	14M7140	4	Nut	M10
16	19M7168	5	Cap Screw	M10 X 30
17	19M7331	5	Cap Screw	M12 X 65
18	YC20060	1	Fitting Plug	-
19	YC20061	1	Fitting Plug	-
20	AZ18000	1	LINK CHAIN	L = 107
21	H28678	1	CHAIN SPROCKET	Z = 42
22	YC19793	1	Bearing Housing W/O Bearing	-
23	YC20059	1	Chain Sprocket	Z = 32
24	YC20178	1	Chain Sprocket	Z = 17
25	YC19910	1	Hub	-
26	Z42023	1	LOCK PLATE	40 mm (1.575")
27	Z42024	1	Nut	M40
28	YC10329	1	Half Sheave	-
29	YC12038	1	Pulley	-
30	E10079	1	Washer	10.312 X 57.150 X 3.048 mm (13/32" X 2-1/4" X 0.120")
31	24M7028	2	Washer	10.500 X 20 X 2 mm
32	19M7303	8	Cap Screw	M12 X 45

Roller Chain Drive, Attachment, (For China)

Нет текстового описания
