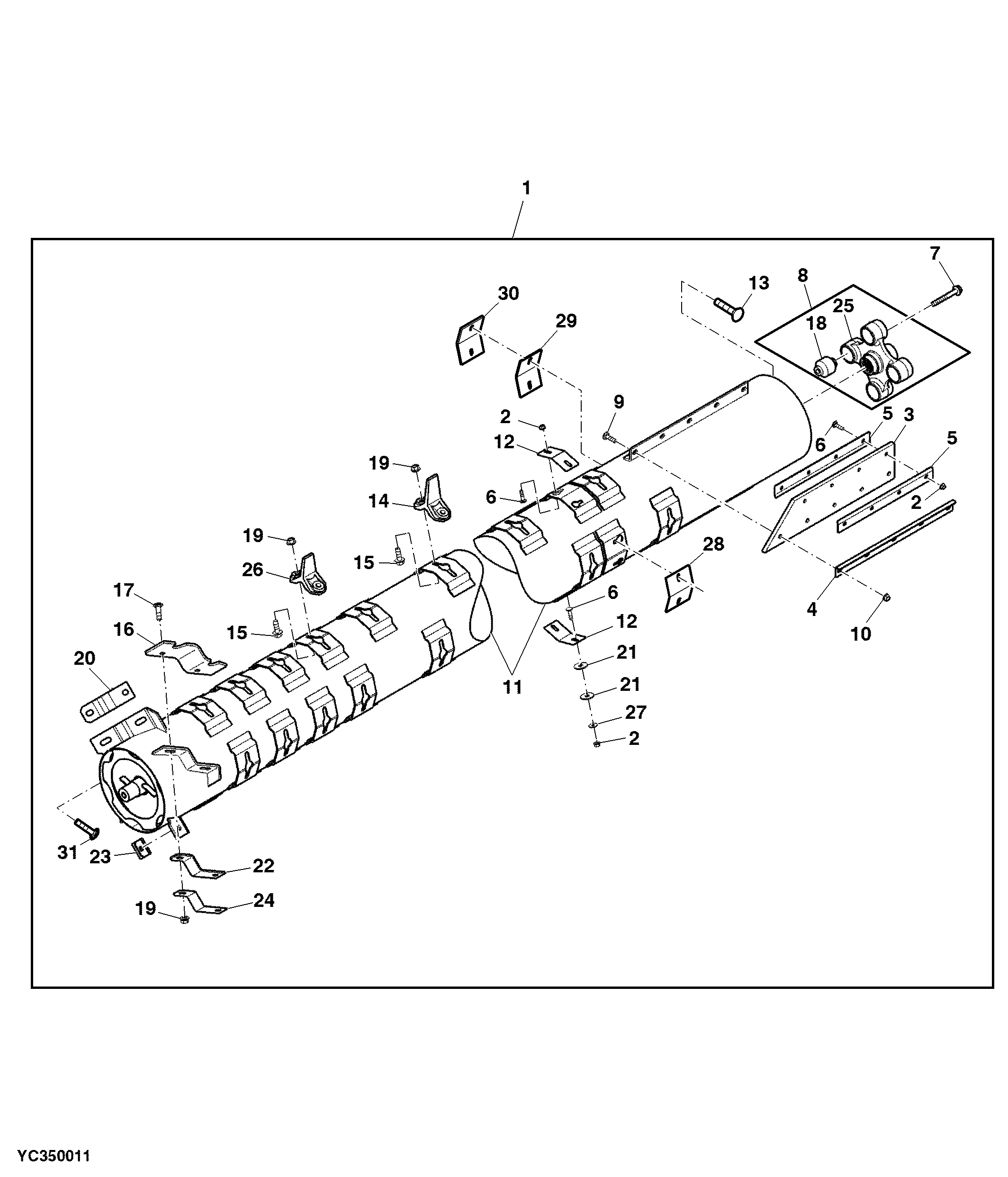

Module Separator Tine

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AYC12154	1	Separator	LH
2	14M7298	16	Flange Nut	M8
3	H145364	2	Paddle	-
4	H145366	2	Angle	-
5	H145363	4	Strip	-
6	03M7186	16	Bolt	M8 X 30
7	19M7819	4	Screw	M12 X 90
8	AH144617	1	Splined Coupling	-
9	03M7238	10	Bolt	M10 X 35
10	14M7296	10	Flange Nut	M10
11	AYC12113	1	Rotor	LH
12	H147230	2	Weight	-
13	03M7245	2	Bolt	M8 X 55
14	H146454	28	Tine	-
15	19M7790	88	Screw	M12 X 35
16	YC16177	4	Deflector	-
17	03M7200	8	Bolt	M12 X 40
18	AH125200	4	Isolator	-
19	14M7299	96	Flange Nut	M12
20	H168075	1	Weight	TK = 6 mm
21	24M7180	4	Washer	13 X 37 X 3 mm
22	H168076	1	Weight	TK = 4.5 mm
23	H168077	1	Weight	TK = 3 mm
24	H168078	1	Weight	TK = 1.6 mm
25	H146200	1	Coupling	ORDER AH144617
26	H146455	16	Tine	-
27	24M7207	2	Washer	8.400 X 24 X 2 mm
28	H147231	2	Weight	TK = 3 mm
29	H147232	2	Weight	TK = 4.5 mm
30	H147233	2	Weight	TK = 6 mm
31	03M7202	2	Bolt	M12 X 50
