Hydraulic Lines, Reel Adjustment, Hydro Drive

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	ADX14618	1	Oil Line	INCLUDES (2) YC17350
2	Z32962	2	Fitting	-
3	19M10099	4	Screw	M6 X 35
4	DX19147	2	Hose Support	-
5	ADX14617	1	Oil Line	INCLUDES (2) YC17350
6	12M7099	4	Lock Washer	6 mm
7	14M7439	2	Flange Nut	M6
8	AYC10942	1	Hyd. Quick-Connect Coupler	-
9	14M7298	3	Flange Nut	M8
10	YC12376	4	Half Clamp	-
11	AYC25824	1	Line	-
12	Z34951	4	CLAMP	-
13	Z30667	2	PLATE	-
14	AYC10577	1	Union Fitting	-
15	YC16850	1	Fitting	-
16	YC20435	1	Nut	-
17	AYC20768	1	Oil Line	INCLUDES (2) YC17350
18	YC26247	1	Clamp	-
19	19M7867	3	Screw	M8 X 25

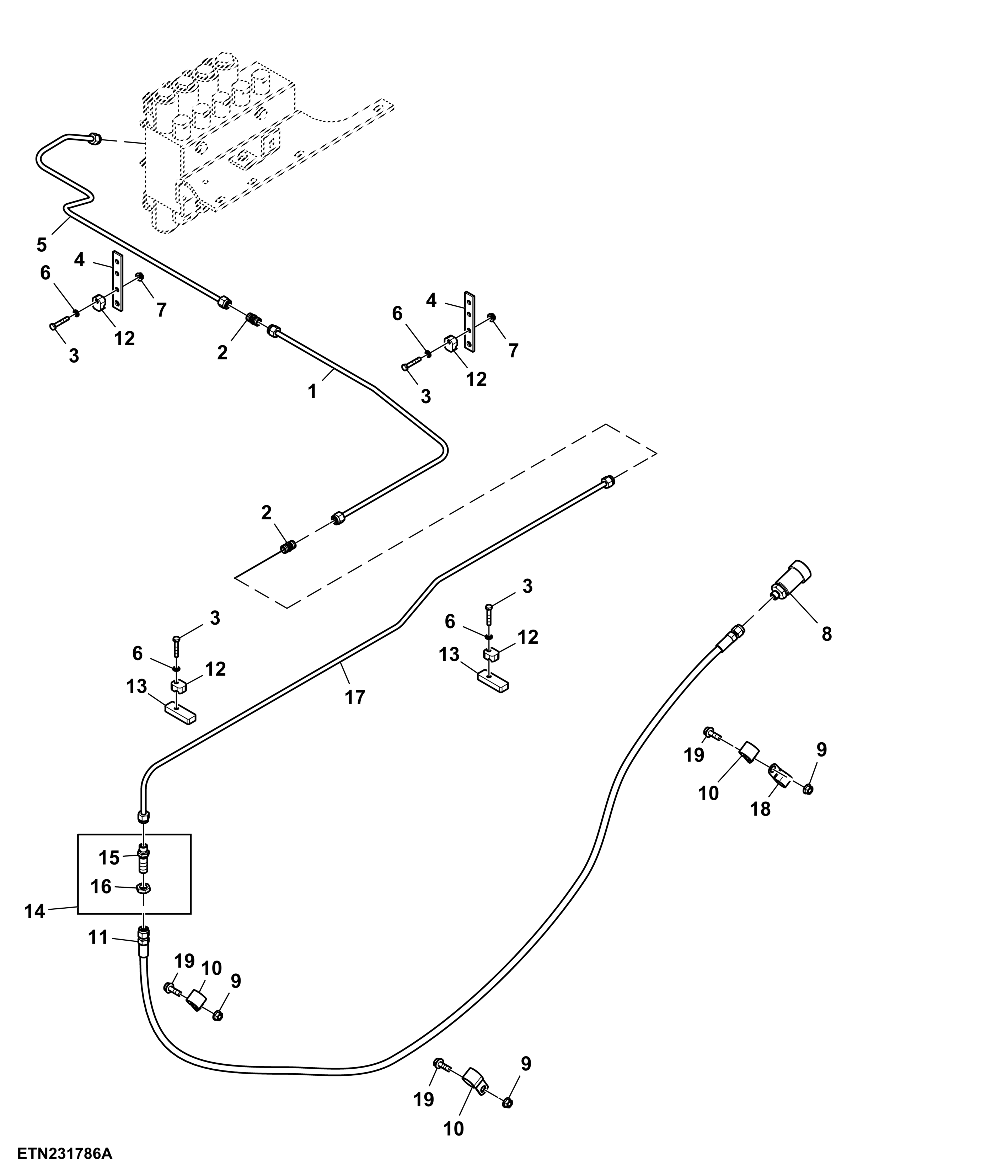

Hydraulic Lines, Reel Adjustment, Hydro Drive

Нет текстового описания
