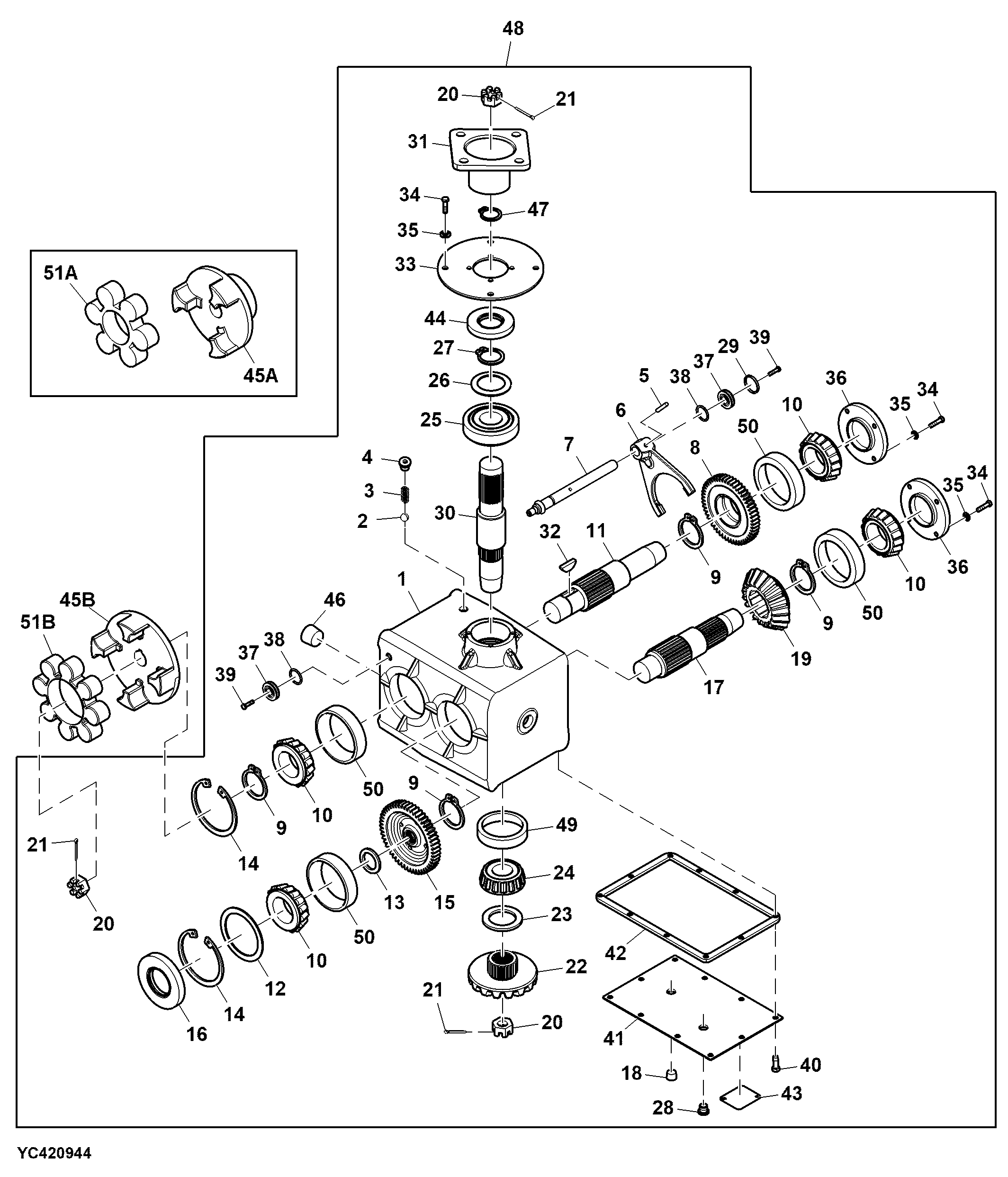

Gear Box Assembly

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	YC10503	1	Transmission Case	-
2	405RH	1	BALL	-
3	YC10504	1	Compression Spring	-
4	YC10505	1	Plug	-
5	34M7158	1	Spring Pin	5 X 25 mm
6	YC10506	1	Shifter	-
7	YC10507	1	Shifter Rod	-
8	YC10508	1	Gear	-
9	YC10509	5	Snap Ring	-
10	AYC18073	4	Bearing Cone	-
11	YC10510	1	Shaft	-
12	AYC10512	1	Seal	-
13	YC10513	8	Shim	-
14	40M1870	2	Snap Ring	-
15	YC27936	1	Gear	-
16	YC10534	1	Shield	-
17	YC26948	1	Shaft	-
18	YC10521	2	Plug	-
19	YC27797	1	Gear	-
20	YC10517	3	Nut	-
21	YC20420	3	Cotter Pin	-
22	YC27793	1	Gear	-
23	YC10519	2	Shim	-
24	AYC18047	1	Bearing Cone	-
25	AYC22648	1	Tapered Roller Bearing	-
26	YC27792	1	Washer	-
27	YC10520	1	Snap Ring	-
28	YC10040	1	Breather	-
29	YC10522	1	Guard	-
30	YC26949	1	Shaft	-
31	YC24550	1	Flange	-
32	YC10525	1	Shaft Key	-
33	YC10036	1	Plate	-
34	19M7163	12	Cap Screw	M8 X 25
35	12M7008	12	LOCK WASHER	8 mm
36	YC10526	2	Clip	-
37	YC10527	2	Plate	-
38	YC10038	2	Seal	-
39	19M7560	4	Cap Screw	M6 X 16
40	YC10531	10	Screw	-
41	YC10528	1	Case	-
42	YC10529	1	Gasket	-
43	YC10530	1	Serial Number Plate	-
44	AYC10521	1	Seal	-
46	YC27802	1	Fitting	-
47	YC10532	1	Snap Ring	-
48	AYC24479	1	Transmission	INCLUDES YC10533; ORDER ADX15907
48	ADX15907	1	Gear Case	-
49	YC20262	1	Bearing Cup	-
50	YC20346	4	Bearing Cup	-
45A	YC10533	1	Hydr. Quick Coupler Socket	USE WITH AYC24479
45B	DX13185	1	Coupling	USE WITH ADX15907
51A	YC19922	1	Shock Absorber	USE WITH AYC24479
51B	DX13190	1	Spider	USE WITH ADX15907
