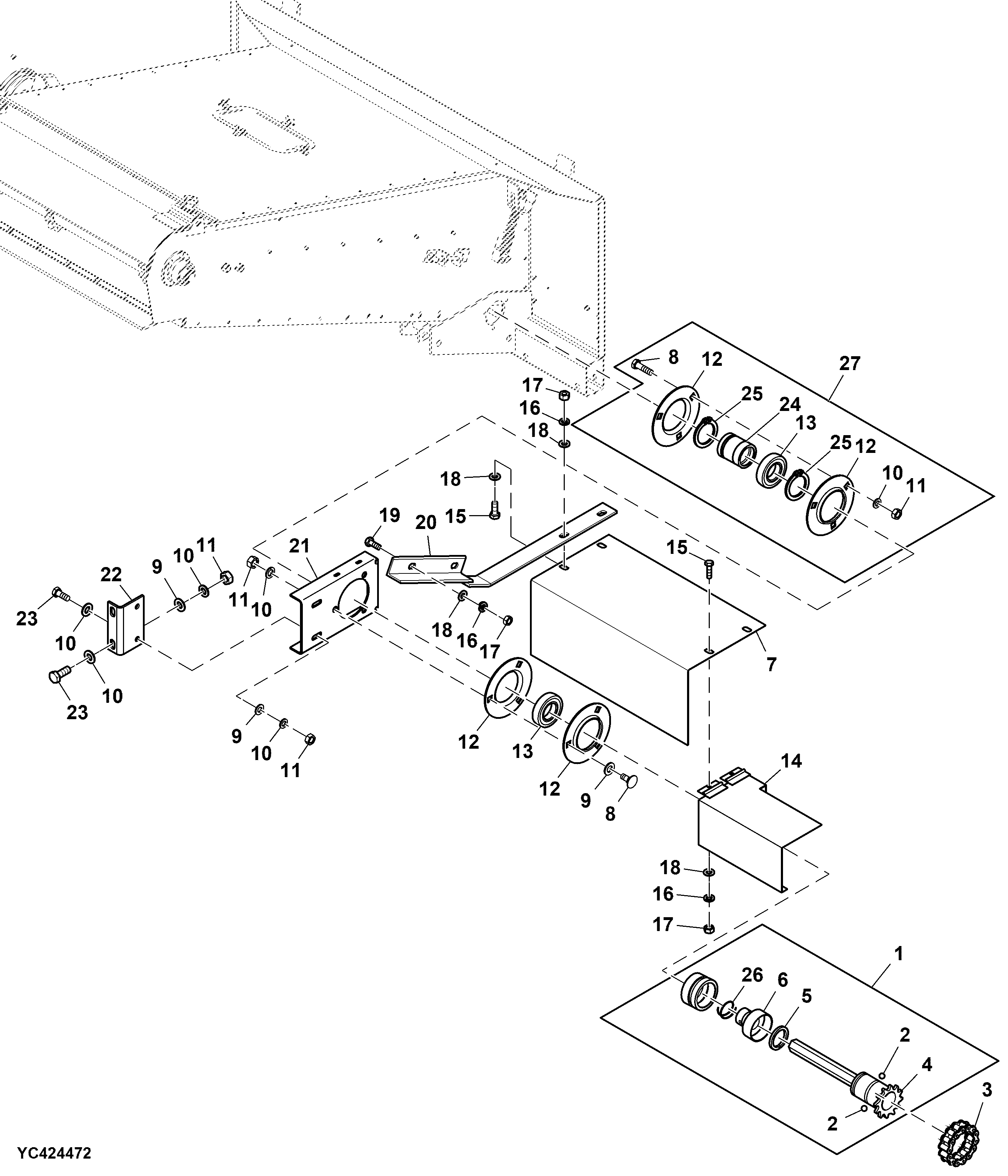

Drive Shaft Bundle (For C6HA Corn Picker Attachment)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AYC12612	1	Drive Shaft	-
2	YC16675	3	Ball	-
3	AYC10540	1	Link Chain	T = 19.05, L = 13
4	AYC12397	1	Chain Sprocket	Z = 14
5	40M1839	1	Snap Ring	-
6	YC16524	1	Housing	-
7	YC13299	1	Guard	-
8	19M7168	5	Cap Screw	M10 X 30
9	24M7028	11	Washer	10.500 X 20 X 2 mm
10	12M7013	10	LOCK WASHER	10.200 mm
11	14M7140	10	Nut	M10
12	Z34740	4	PRESSED FLANGED HOUSING	-
13	AYC18084	2	Bearing	-
13	AZ23315	2	BALL BEARING	Not For Chinese Mainland
14	AYC12419	1	Guard	-
15	19M7139	4	Cap Screw	M8 X 20
16	12M7008	6	LOCK WASHER	8 mm
17	YC20358	6	Nut	-
18	24M7055	10	Washer	8.400 X 16 X 1.600 mm
19	19M7163	2	Cap Screw	M8 X 25
20	AYC11035	1	Holder	-
21	YC16989	1	Holder	-
22	Z35318	1	ANGLE	-
23	19M7167	4	Cap Screw	M10 X 25
24	Z30548	2	BUSHING	-
25	YC20305	4	Snap Ring	-
26	YC16674	1	Spring	-
27	AYC17169	1	Bushing	Not For Chinese Mainland

Drive Shaft Bundle (For C6HA Corn Picker Attachment)
