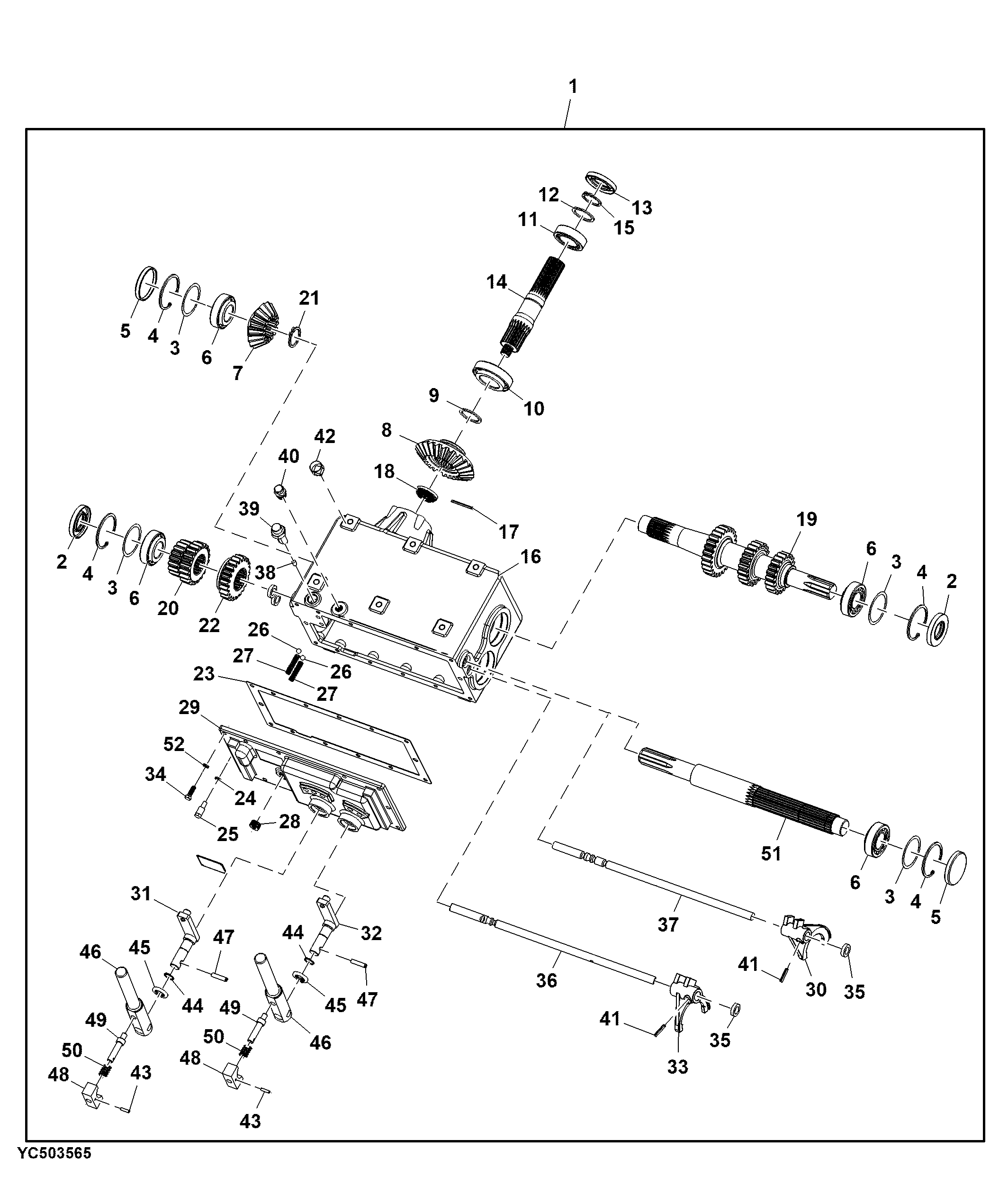

Cylinder Tine Separator Single Module Gear Box

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	ADX10997	1	Gear Case	-
2	AYC22646	2	Seal	-
3	YC27796	4	Washer	-
4	YC27795	4	Snap Ring	-
5	YC16322	3	Seal	-
6	AYC22649	4	Tapered Roller Bearing	-
7	YC27797	1	Gear	-
8	YC27793	1	Gear	-
9	YC27803	1	Washer	-
10	AYC22650	1	Tapered Roller Bearing	-
11	AYC22648	1	Tapered Roller Bearing	-
12	YC27792	1	Washer	-
13	AYC22647	1	Seal	-
14	YC27790	1	Shaft	-
15	YC28343	1	Snap Ring	-
16	DX22050	1	Transmission Case	-
17	YC27794	1	Pin	-
18	YC27824	1	Nut	-
19	DX22052	1	Shaft	-
20	DX22053	1	Gear	-
21	YC27798	3	Snap Ring	-
22	DX22054	1	Gear	-
23	DX22064	1	Washer	-
24	12M7013	2	LOCK WASHER	10.200 mm
25	DX22065	2	Bolt	-
26	YC27397	2	Ball	-
27	YC24517	2	Compression Spring	-
28	YC27801	1	Fitting	-
29	DX22067	1	Cover	-
30	DX22068	1	Shifter	-
31	DX22070	1	Gearshift Lever	-
32	DX22071	1	Gearshift Lever	-
33	DX22069	1	Shifter	-
34	19M7163	11	Cap Screw	M8 X 25
35	ADX16406	4	Seal	-
36	DX22072	1	Gearshift Lever	-
37	DX22073	1	Gearshift Lever	-
38	DX22074	1	Pin Fastener	-
39	DX22075	1	Cap Screw	-
40	DX22076	1	Cap Screw	-
41	DX22083	2	Spring Pin	-
42	AYC22304	1	Plug	-
43	DX22079	2	Spring Pin	-
44	YC20301	2	Snap Ring	-
45	ADX16405	2	Seal	-
46	DX22082	2	Control Lever	-
47	DX22080	2	Spring Pin	-
48	DX22081	2	Square	-
49	DX22078	2	Pin Fastener	-
50	DX22077	2	Spring	-
51	DX22049	1	Shaft	-
52	12M7008	11	LOCK WASHER	8 mm

Cylinder Tine Separator Single Module Gear Box
