Открытый узел

Feeder Drive and Tensions

Feeder Drive and Tensions

Feeder Drive and Tensions

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

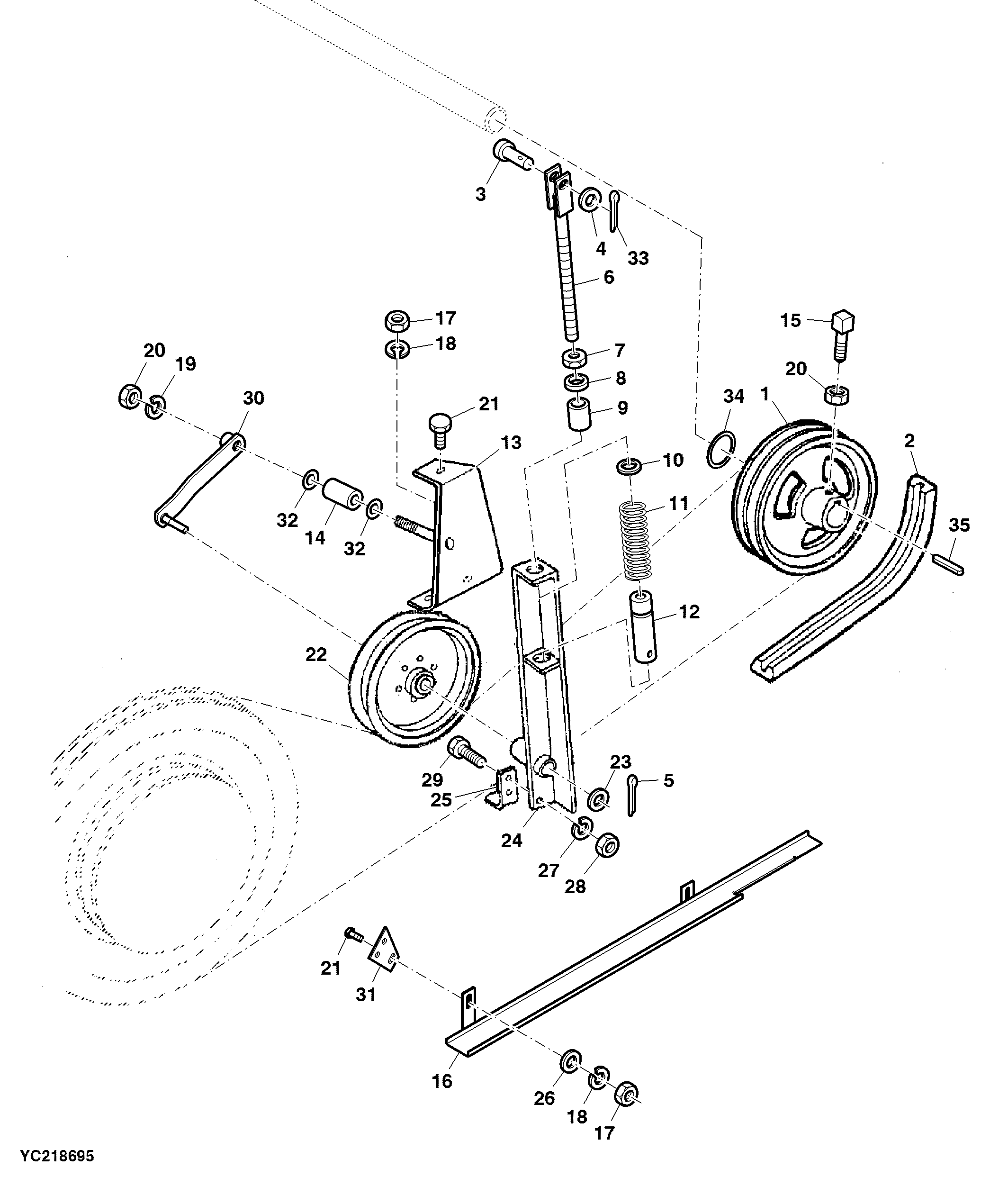

Feeder Drive and Tensions

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	Z10749	1	PULLEY	-
2	YC10138	1	V-Belt	LGTH = 3813 mm, WIDTH = 35.814 mm
3	Z24489	1	Pin Fastener	-
4	24M7047	1	Washer	13 X 24 X 2.500 mm
5	YC20426	1	Cotter Pin	-
6	AYC12614	1	Adjuster	-
7	YC20433	1	Nut	-
8	24M7085	1	Washer	15 X 28 X 2.500 mm
9	Z30552	1	SPACER	-
10	L17952	1	WASHER	-
11	YC16811	1	Spring	-
12	AYC12615	1	Sleeve	-
13	AYC11421	1	Bracket	-
14	YC13217	1	Bushing	-
15	YC20277	1	Set Screw	-
16	AYC10968	1	Support	-
17	14M7140	6	Nut	M10
18	12M7013	6	LOCK WASHER	10.200 mm
19	12M7014	2	Lock Washer	12 mm
20	14M7031	2	Nut	M12
21	19M7167	6	Cap Screw	M10 X 25
22	AYC10868	1	Idler	-
22	16M2506	6	Rivet	5 X 15 mm
22	YC12102	1	Hub	-
23	24M7053	1	Washer	17 X 30 X 3 mm
24	AYC10967	1	Support	-
25	YC15980	1	Angle	-
26	24M7028	1	Washer	10.500 X 20 X 2 mm
27	12M7008	1	LOCK WASHER	8 mm
28	14M7029	1	Nut	M8
29	19M7139	1	Cap Screw	M8 X 20
30	AYC10966	1	Lift Arm	-
31	YC13219	1	Plate	-
32	L19162	2	Shim	TK = 0.45 mm
33	YC20416	1	Cotter Pin	-
34	YC13739	3	Washer	-
35	49M7074	1	Shaft Key	12 X 8 X 70 mm
