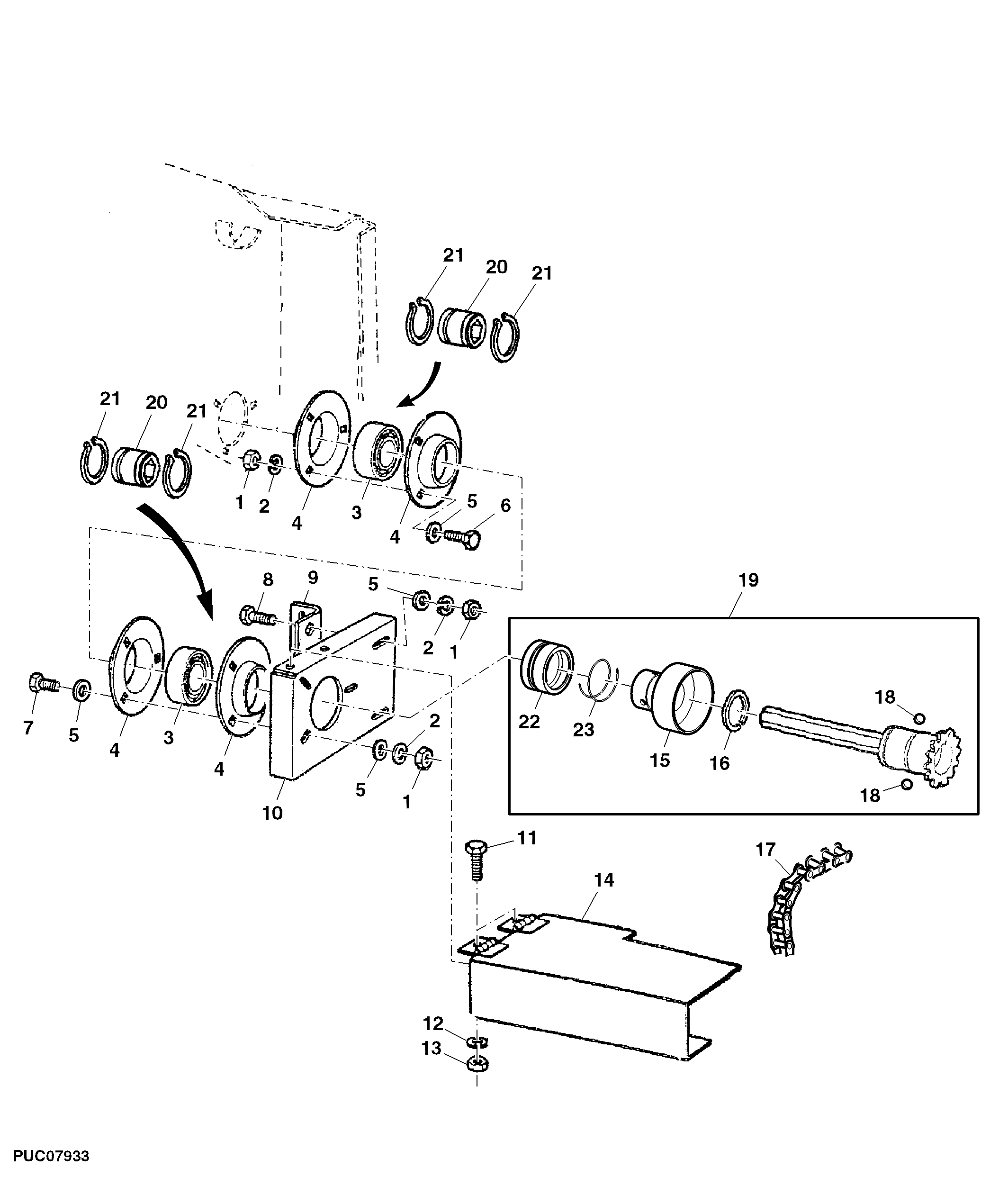

Cutting Platform Drive Shaft (Right Side)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7140	1	Nut	M10
2	12M7013	1	LOCK WASHER	10.200 mm
3	AYC18084	2	Bearing	-
4	Z34740	4	PRESSED FLANGED HOUSING	-
5	24M7028	1	Washer	10.500 X 20 X 2 mm
6	19M7382	1	Cap Screw	M10 X 40
7	19M7169	5	Cap Screw	M10 X 35
8	19M7167	2	Cap Screw	M10 X 25
9	Z35318	1	ANGLE	-
10	YC16989	1	Holder	-
11	19M7139	2	Cap Screw	M8 X 20
12	12M7008	2	LOCK WASHER	8 mm
13	14M7029	2	Nut	M8
14	AYC12419	1	Guard	-
15	YC16524	1	Housing	-
16	40M1839	1	Snap Ring	-
17	AYC10540	1	Link Chain	-
18	YC16675	3	Ball	-
19	AYC12612	1	Drive Shaft	-
20	Z30548	2	BUSHING	-
21	YC20305	4	Snap Ring	-

Cutting Platform Drive Shaft (Right Side)
