Открытый узел

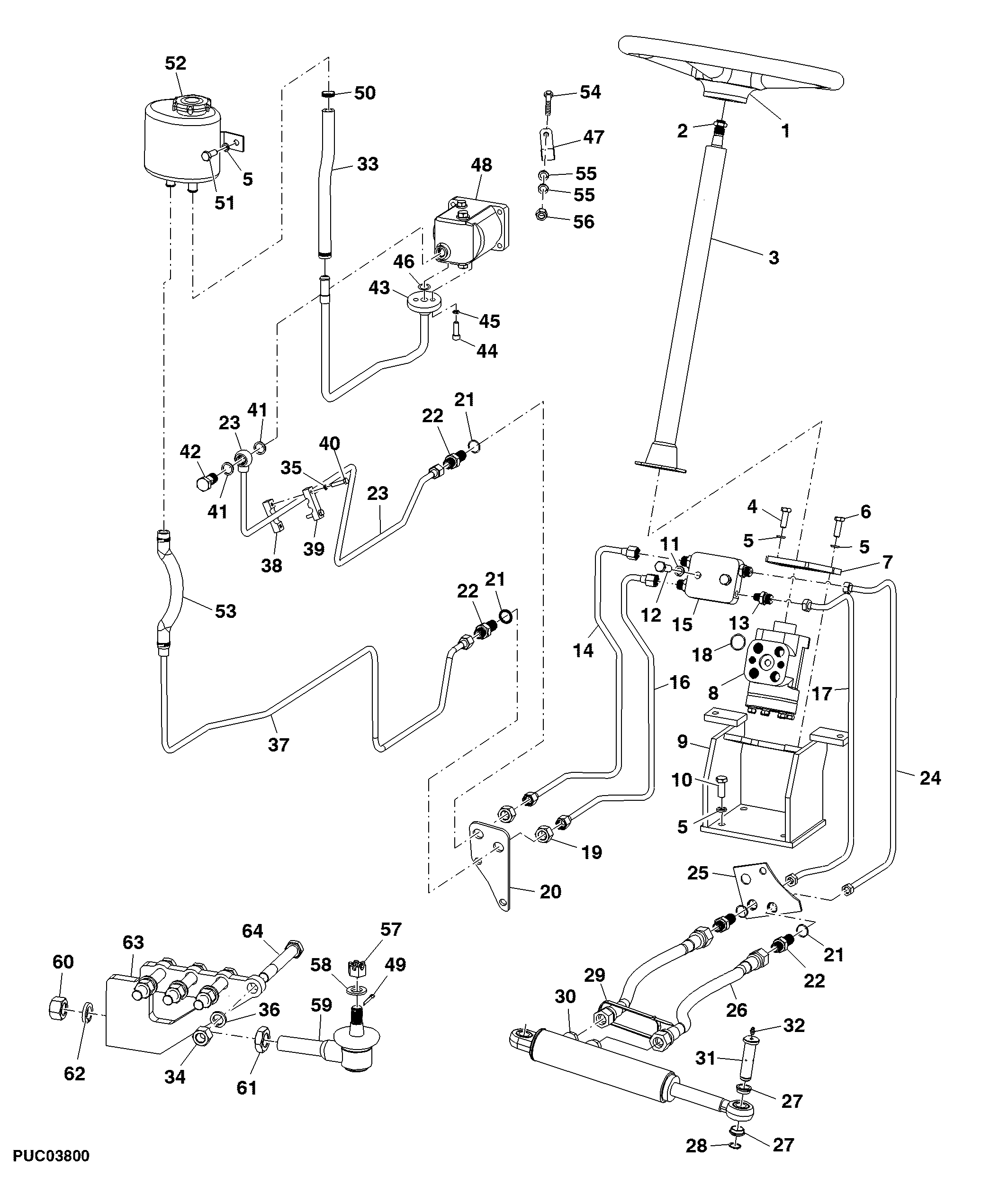

Hydraulic Steering Wheel Assembly

Hydraulic Steering Wheel Assembly

Hydraulic Steering Wheel Assembly

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Hydraulic Steering Wheel Assembly

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	SJ321561	1	Steering Wheel	-
2	14M7158	1	Nut	M16
3	SJ318071	1	Steering Column	-
4	SU318719	4	Bolt	-
5	SU318979	12	Lock Washer	-
6	SU318720	2	Bolt	-
7	SU317948	1	Plate	-
8	SJ315393	1	Valve	-
9	SJ321564	1	Support	-
10	19M3148	4	Cap Screw	M10 X 40
11	SU318980	2	Lock Washer	-
12	SU325007	2	Screw	-
13	SU318082	4	Fitting	-
14	SJ321721	1	Oil Tube	-
15	SU34489	1	Junction Block	SUB FOR SU314269
16	SJ321720	1	Oil Tube	-
17	SJ321718	1	Oil Tube	-
18	SU317901	4	O-Ring	-
19	14M7515	4	Nut	M18
20	SU317950	1	Plate	-
21	SU317890	14	O-Ring	-
22	SU314270	4	Fitting	-
23	SJ16155	1	Oil Tube	SUB FOR SJ323148
24	SJ321719	1	Oil Tube	-
25	SU317949	1	Plate	-
26	SJ317378	2	Oil Tube	-
27	SU315389	2	Sleeve	-
28	SU318698	1	Snap Ring	-
29	SU318080	1	Tie Band	-
30	SJ319377	1	Hydraulic Cylinder	-
31	SU315396	1	Pin	-
32	SU318563	1	Fitting	-
33	SU327371	2	Hose	-
34	SU318242	4	Nut	-
35	SU318989	6	Lock Washer	-
36	SU318982	4	Lock Washer	-
37	SJ16153	1	Oil Tube	SUB FOR SJ323146
38	SU318076	2	Clamp	-
39	SU318077	2	Clamp	-
40	19M10098	4	Screw	M6 X 30
41	SU318083	2	Washer	-
42	SU318085	1	Hollow Screw	-
43	SJ16154	1	Oil Tube	SUB FOR SJ323147
44	SU323079	2	Screw	-
45	SU318990	3	Lock Washer	-
46	SU321914	1	O-Ring	-
47	SU316688	1	Clamp	-
48	SJ315398	1	Pump	-
49	11M7022	1	COTTER PIN	4 X 28 mm
50	SU321904	4	Clamp	-
51	SU318718	2	Bolt	-
52	SJ321685	1	Tank	-
53	SU327374	1	Hose	-
54	19M7162	1	Cap Screw	M8 X 16
55	24M7055	1	Washer	8.400 X 16 X 1.600 mm
56	14M7029	1	Nut	M8
57	SU318958	1	Nut	-
58	24M7053	1	Washer	17 X 30 X 3 mm
59	SJ317785	1	Ball Joint	-
60	14M7658	1	Nut	M20
61	14M7257	1	Nut	M20
62	SU318984	1	Washer	-
63	SU321723	1	Support	-
64	SU323137	4	Bolt	-
