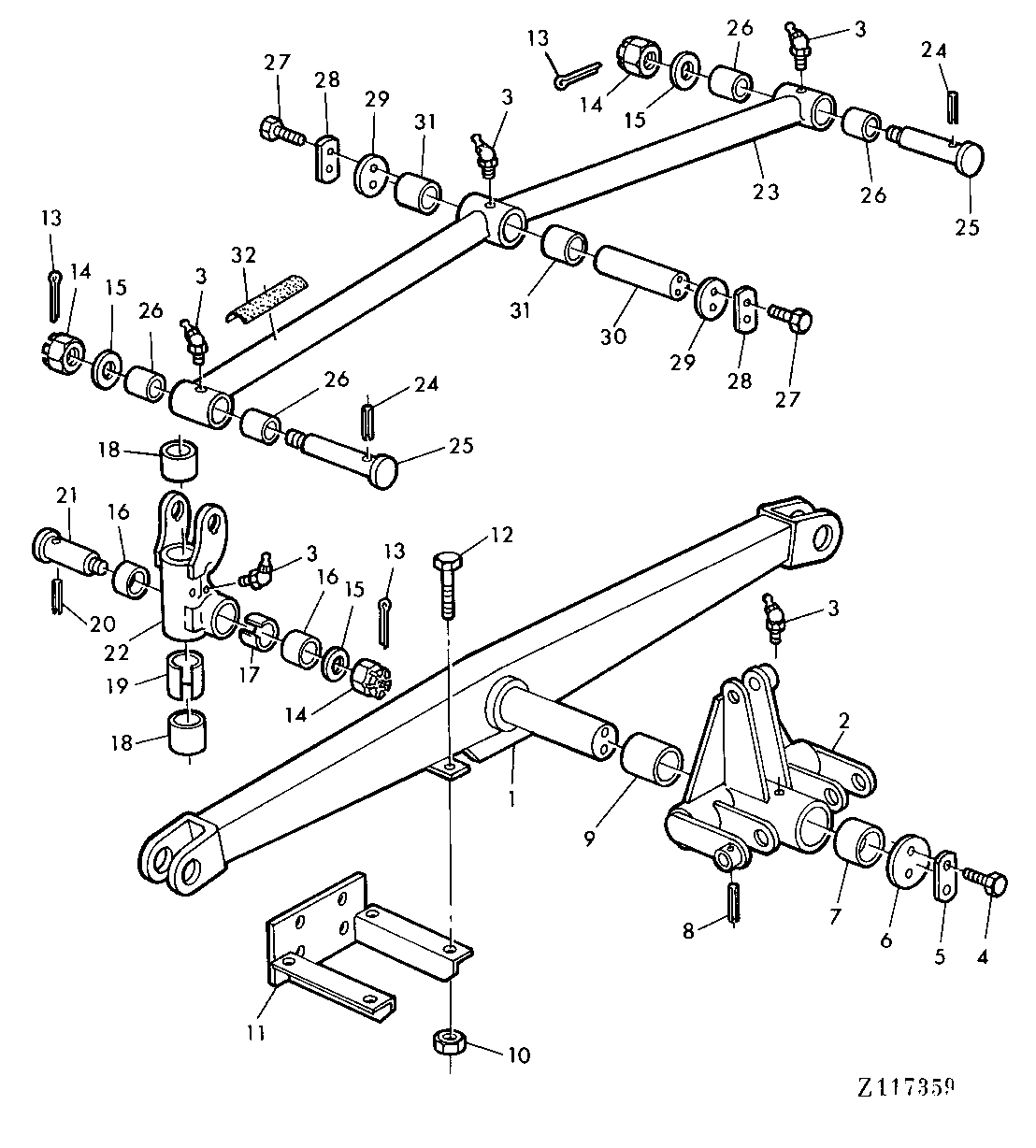

REAR AXLE WITH GUIDE ROD FOR LEVELING SYSTEM [A12]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ42749	1	REAR AXLE	-
2	AZ42752	1	REAR AXLE SUPPORT	-
2	AZ48065	1	REAR AXLE SUPPORT	-
3	58M7010	8	Lubrication Fitting	M10X1
4	19M7610	2	Cap Screw	M20X40
5	Z54152	1	LOCK PLATE	-
6	Z54153	1	LOCK PLATE	-
7	Z54154	1	BUSHING	-
8	Z51337	5	SPRING PIN	-
9	Z54155	1	BUSHING	-
10	14M7170	4	Lock Nut	M16
11	AZ42750	1	HOLDER	-
12	19M7409	4	Cap Screw	M16X50
13	11M7087	4	Cotter Pin	4X40MM
14	14M5409	4	Nut	M20X1,5
15	Z54580	4	WASHER	-
16	Z54156	4	BUSHING	-
17	Z54157	2	BUSHING	-
18	Z54158	4	BUSHING	-
19	Z54159	2	BUSHING	-
20	34M7047	2	Spring Pin	8X40MM
21	Z54160	2	PIN	-
22	Z54161	2	HOUSING	-
23	AZ42751	1	DRAFT LINK	-
24	34M7046	2	SPRING PIN	8X36MM
25	Z54162	2	PIN	-
26	Z54163	4	BUSHING	-
27	19M7167	4	Cap Screw	M10X25
28	Z54164	2	LOCK PLATE	-
29	Z54165	2	LOCK PLATE	-
30	Z54166	1	PIN	-
31	Z54167	2	BUSHING	-
32	Z54579	2	GUARD	-

REAR AXLE WITH GUIDE ROD FOR LEVELING SYSTEM [A12]
