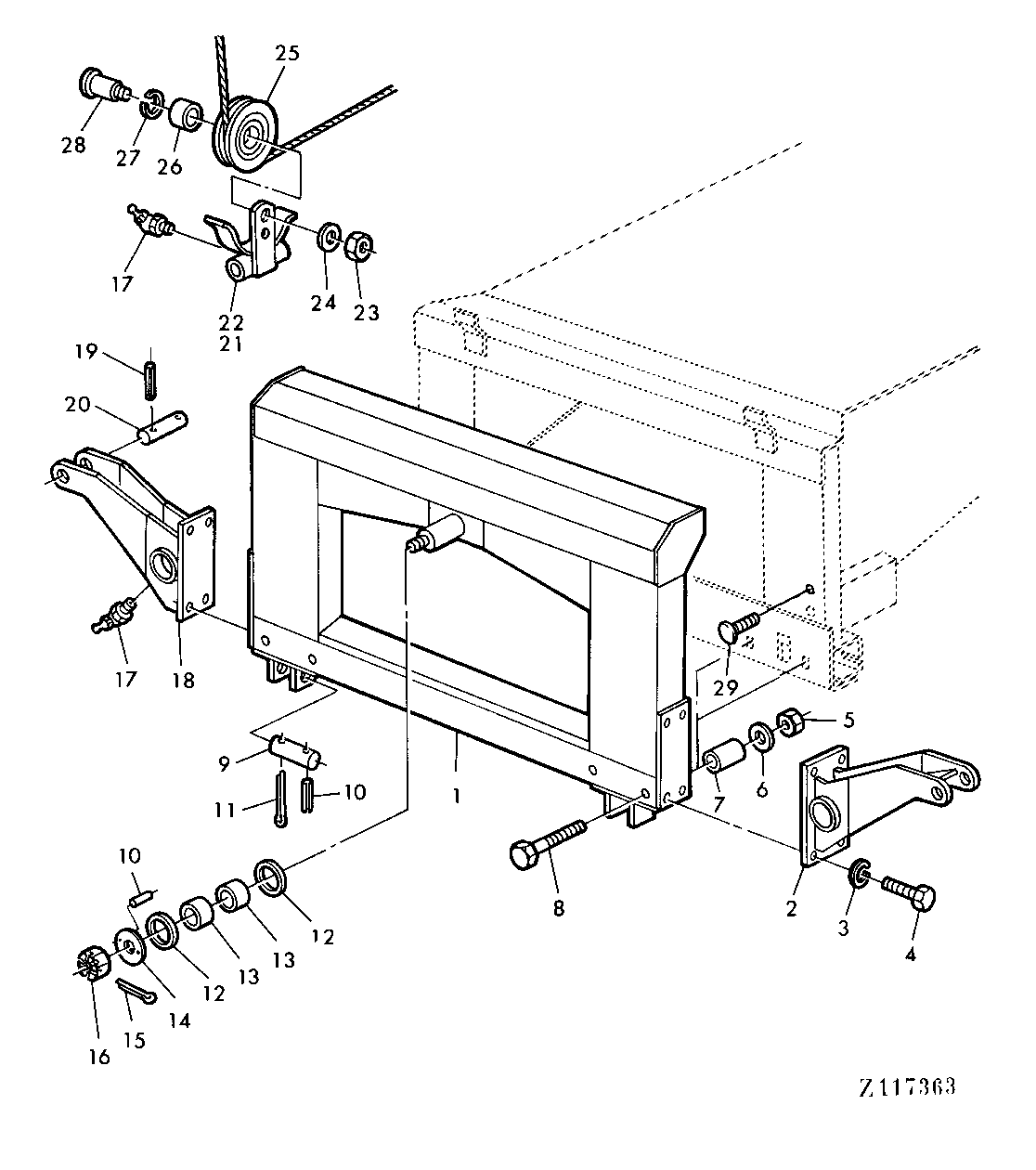

FRAME-ROPE GUIDES-LEVELING SYSTEM [A20]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ42768	1	BEAM	-
2	AZ43016	1	PRESSED FLANGED HOUSING	-
3	12M7014	8	Lock Washer	12MM
4	19M7285	8	Cap Screw	M12X30
5	Z54727	4	NUT	-
6	Z54335	4	RETAINING WASHER	-
7	Z54334	4	SPACER	-
8	19M7728	4	Cap Screw	M12X120
9	Z60564	2	PIN	(SUB FOR Z54137 APPL)
10	34M7038	4	Spring Pin	6X20MM
11	11M7028	4	Cotter Pin	5X32MM
12	Z54188	2	WASHER	-
13	Z54129	2	BUSHING	-
14	Z54189	1	WASHER	-
15	Z54693	1	NUT	-
16	11M7085	1	Cotter Pin	6,3X63MM
17	58M7010	4	Lubrication Fitting	M10X1
18	AZ43017	1	PRESSED FLANGED HOUSING	-
19	34M7047	4	Spring Pin	6X60MM
20	Z54190	2	PIN	-
21	AZ42765	1	HOLDER	-
22	AZ42766	1	HOLDER	-
23	14M7170	2	Lock Nut	M16
24	24M7041	2	Washer	16MM
25	AZ42742	2	PUSH PULL CABLE	-
26	JD30071	2	BALL BEARING	-
27	40M1863	2	Snap Ring	47X1,75MM
28	Z54125	2	PIN	-
29	Z54741	2	CAP SCREW	-

FRAME-ROPE GUIDES-LEVELING SYSTEM [A20]

Нет текстового описания
