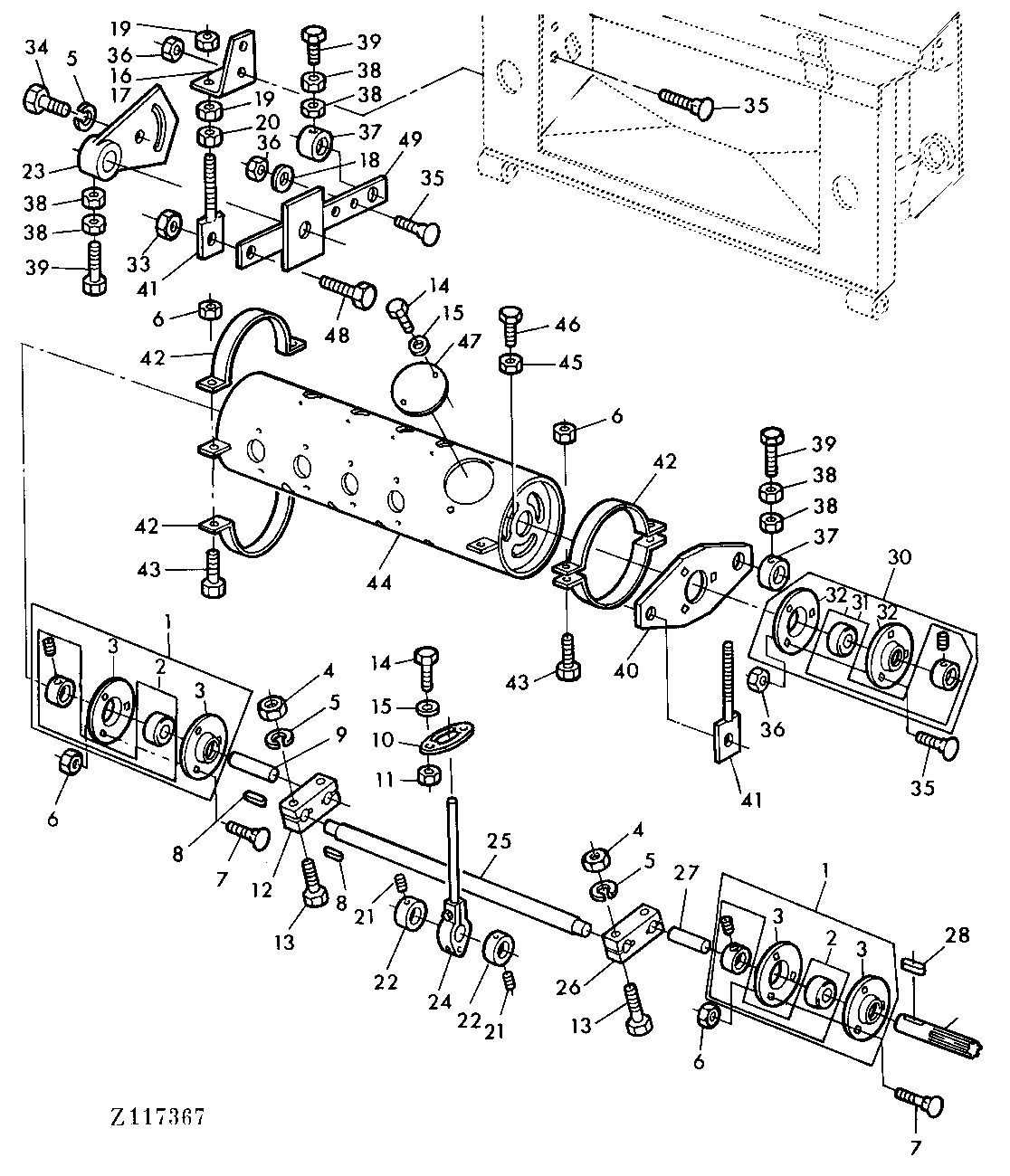

FEED ROLL-LEVELING SYSTEM [B03]

FEED ROLL-LEVELING SYSTEM [B03]

FEED ROLL-LEVELING SYSTEM [B03]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

FEED ROLL-LEVELING SYSTEM [B03]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ42792	2	KIT	-
2	AZ42972	2	BEARING	-
3	Z54595	4	PRESSED FLANGED HOUSING	-
4	14M7140	4	Nut	M10
5	12M7013	5	LOCK WASHER	10MM
6	14M7406	10	NUT	M8
7	Z54735	6	CAP SCREW	-
8	49M4050	2	Shaft Key	8X7X28
9	Z54234	1	SHAFT	-
10	Z30752	16	GUIDE	-
11	14M7027	32	NUT	M6
12	Z54233	1	CLAMP	-
13	19M7181	4	Cap Screw	M10X55
14	19M7077	36	Cap Screw	M6X20
15	24M7054	36	Washer	6,4MM
16	Z54243	1	HOLDER	-
17	Z54244	1	HOLDER	-
18	24M7106	1	Washer	10MM
19	Z54729	4	NUT	-
20	14M7157	2	Nut	M14
21	22M7139	2	Set Screw	M10X10
22	AZ42771	2	LOCKING COLLAR	-
23	Z54242	1	HOLDER	-
24	AZ42973	16	FINGER	-
25	Z54222	1	SHAFT	-
26	Z54235	1	CLAMP	-
27	Z54236	1	SHAFT	-
28	Z54730	1	SHAFT KEY	-
29	Z54237	1	DRIVE SHAFT	-
30	AZ43018	1	BEARING	-
31	AZ43019	1	BEARING	-
32	Z54590	2	PRESSED FLANGED HOUSING	-
33	Z54727	2	NUT	-
34	19M7167	1	Cap Screw	M10X25
35	Z54733	8	CAP SCREW	-
36	14M7167	8	Lock Nut	M10
37	Z54238	2	RING	-
38	14M7273	6	Nut	M8
39	19M7185	3	Cap Screw	M8X60
40	Z54239	1	HOLDER	-
41	Z54598	2	SET SCREW	-
42	Z54240	4	CLAMP	-
43	19M7407	4	Cap Screw	M8X25
44	AZ42790	1	ROLL	-
45	14M7031	2	Nut	M12
46	19M7403	2	Cap Screw	M12X35
47	Z54241	2	COVER	-
48	Z54741	2	CAP SCREW	-
49	AZ42793	1	LEVER	-
