LIFT, FLOAT AND ACCUMULATOR HYDRAULIC HOSES

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AFH203589	1	Hydraulic Hose	FLOAT PRESSURE, RH
2	19M7804	2	Screw	M10 X 40
3	14M7296	4	Flange Nut	M10
4	R50454	2	Clamp	-
5	AE73137	1	Hydraulic Accumulator	-
6	N282644	5	Washer	-
7	AFH203588	1	Hydraulic Hose	ACCUMULATOR PRESSURE
8	AN209168	1	Swivel	-
9	AFH203586	1	Hydraulic Hose	PLATFORM LIFT
10	AFH204734	1	Hydraulic Hose	FLOAT RETURN, COMMON
11	T161031	5	Clamp	-
12	AFH204735	1	Hydraulic Hose	FLOAT RETURN, LH
13	AFH203590	1	Hydraulic Hose	FLOAT PRESSURE, LH
14	AFH203592	1	Hydraulic Hose	FLOAT RETURN, RH
15	T140924	1	Clamp	-
16	T76719	1	Clamp	-
17	H224073	2	Tie Band	-
18	14M7396	7	Lock Nut	M8
19	R26375	4	O-Ring	-
20	38H1061	1	Fitting	-
21	T77857	5	O-Ring	-
22	38H1161	1	Adapter Fitting	-
23	T77932	2	O-Ring	-
24	38H1405	2	Elbow Fitting	-
25	38H1010	2	Elbow Fitting	-
26	T77613	2	O-Ring	-
27	AE74335	1	Tee Fitting	-
28	T77932	2	O-Ring	-
29	U12547	1	O-Ring	-
30	T77814	1	O-Ring	-
31	R77178	2	Clamp	-
32	19H2866	2	Cap Screw	5/16" X 4-1/4"
33	T16464	2	Lock Nut	-
34	24M7055	2	Washer	8.400 X 16 X 1.600 mm
35	38H1004	1	Elbow Fitting	-
36	R26448	2	O-Ring	-
37	38H1314	1	Elbow Fitting	-
38	H141836	2	Bushing	-
39	H224073	2	Tie Band	-

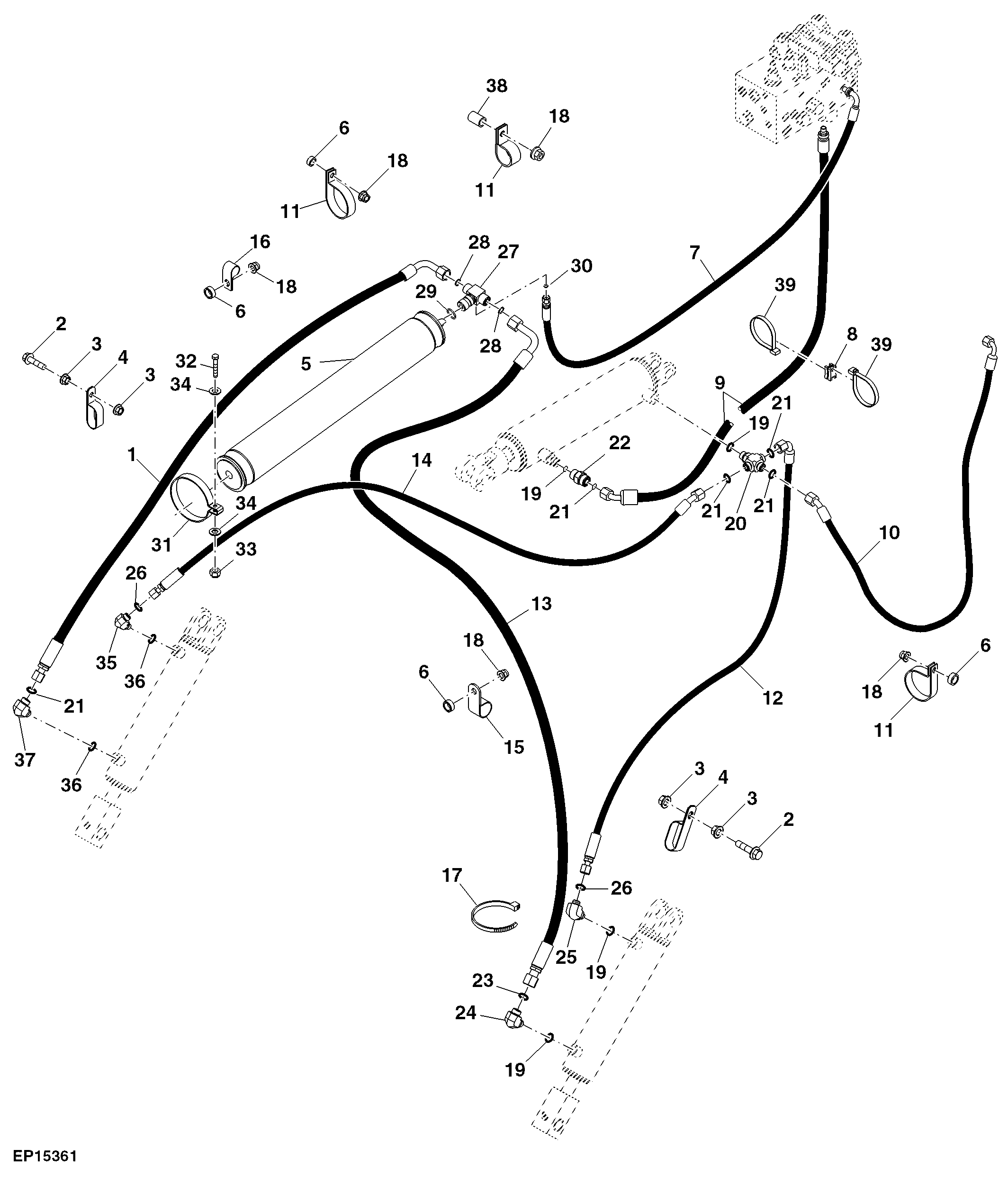

LIFT, FLOAT AND ACCUMULATOR HYDRAULIC HOSES
