Открытый узел

CAB DOOR LATCH AND HANDLE

CAB DOOR LATCH AND HANDLE

CAB DOOR LATCH AND HANDLE

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

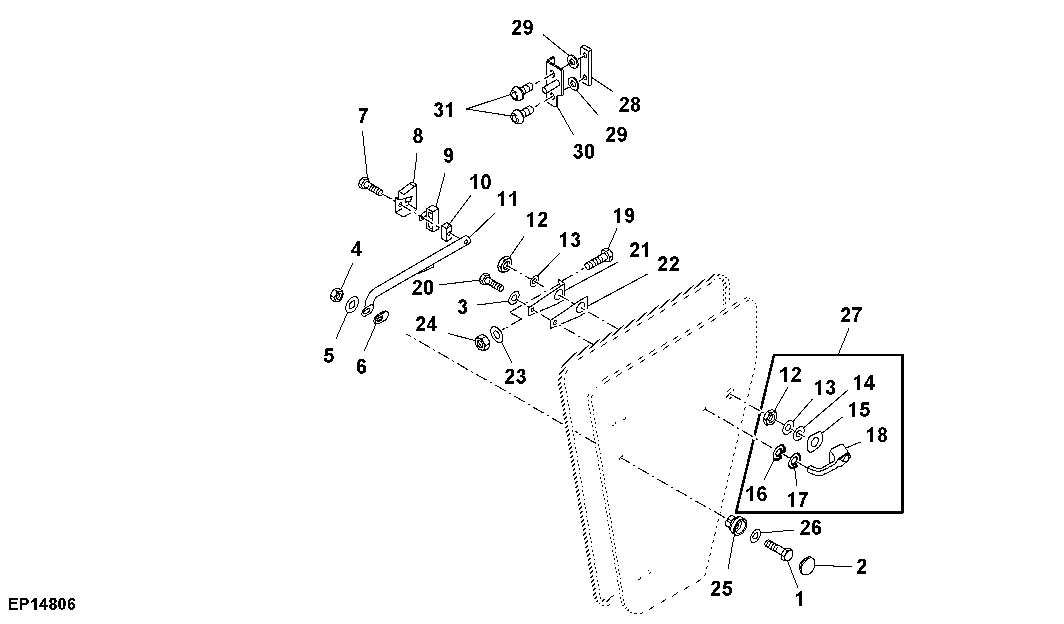

CAB DOOR LATCH AND HANDLE

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7868	1	Screw	M8 X 30
2	L78703	1	Cap	-
3	24M7054	1	Washer	6.400 X 12 X 1.600 mm
4	14M7478	1	Lock Nut	M8
5	24M7260	1	Washer	8.400 X 24 X 2 mm
6	H207009	1	Isolator	-
7	H207060	1	Screw	-
8	AH216261	1	Cover	-
9	AH206962	1	Latch	-
10	H207062	1	Bearing	-
11	AH206963	1	Handlebar	-
12	L79432	1	Nut	-
13	L79433	1	Washer	-
14	L78690	1	Bushing	-
15	H207057	1	Gasket	-
16	H207058	1	Gasket	-
17	L78691	1	Bushing	-
18	AH206969	1	Handle	-
19	19M7574	2	Screw	M8 X 40
20	21M7310	1	Screw	M6 X 25
21	H206751	1	Bracket	-
22	H207016	1	Spacer	-
23	24M7055	2	Washer	8.400 X 16 X 1.600 mm
24	14M7166	2	Lock Nut	M8
25	L78851	1	Bushing	-
26	24M7036	1	Washer	9 X 16 X 1.600 mm
27	AH206941	1	Handle	-
28	H207001	1	Strap	-
29	H136590	2	Disk Spring	-
30	AH206878	1	Striker	-
31	L100285	2	Screw	-
