Открытый узел

Hood, W/ Tool Latch (For EU)

Hood, W/ Tool Latch (For EU)

Hood, W/ Tool Latch (For EU)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

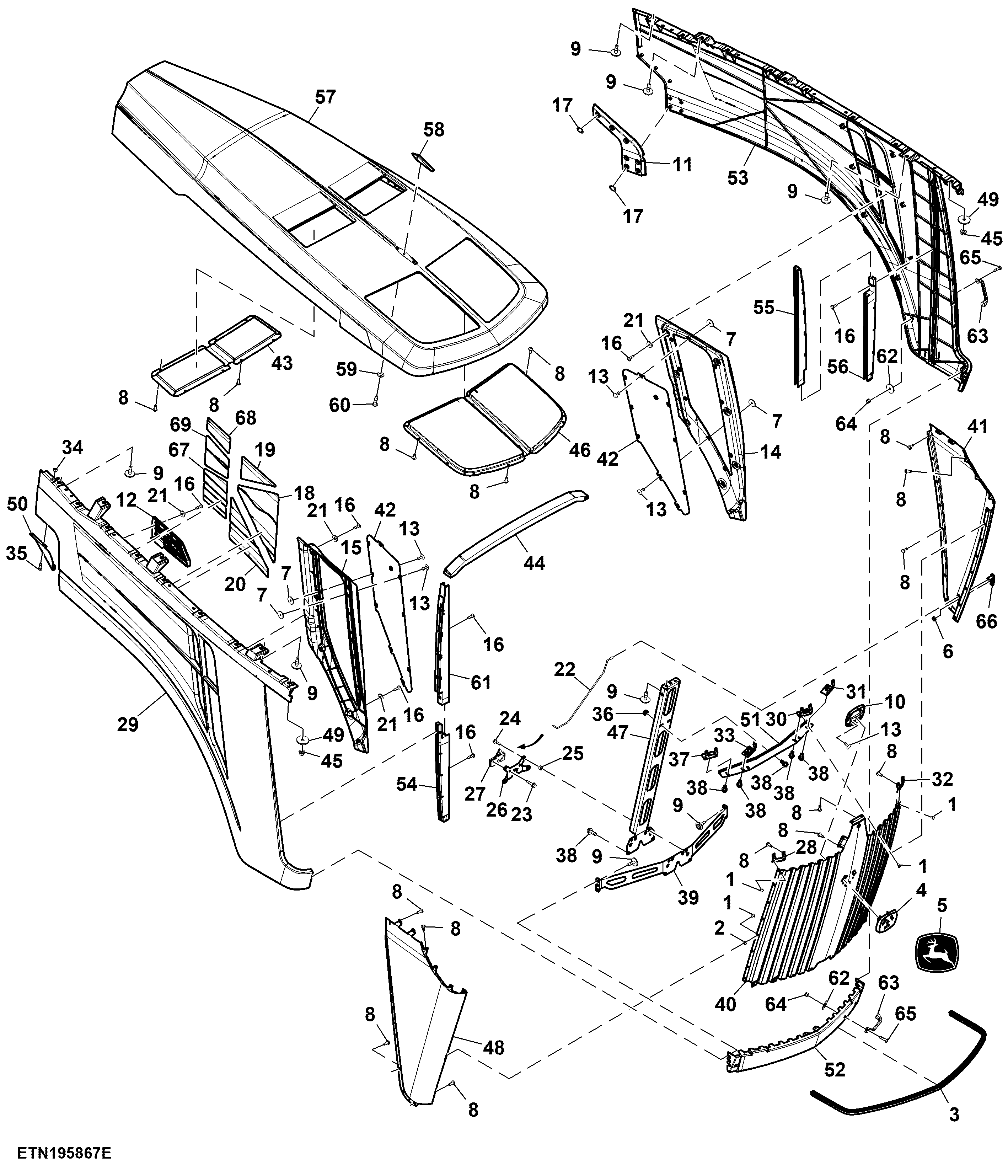

Hood, W/ Tool Latch (For EU)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT39608	28	Rivet	-
2	M68340	16	Washer	-
3	RE254346	1	Isolator	-
4	R306383	1	Medallion	-
5	JD5862	1	Label	-
6	R211071	1	Nut	-
7	R232527	18	Washer	-
8	R263172	76	Screw	-
9	R297391	41	Screw	-
10	R305939	1	Heat Shield	-
11	R342176	1	Guide	LH Rear
12	R342177	1	Guide	RH Rear
13	R55326	20	Rivet	-
14	R310417	1	Guide	LH Louver
15	R310418	1	Guide	RH Louver
16	37M7352	36	Screw	-
17	R310377	7	Push Nut	-
18	R544160	1	Heat Shield	-
19	R544159	1	Heat Shield	-
20	R544161	1	Heat Shield	-
21	24H1923	18	Washer	9/32" X 3/4" X 0.120"
22	RE580906	1	Rod	-
23	19M7863	4	Screw	M6 X 25
24	19M7804	2	Screw	M10 X 40
25	R325131	2	Bushing	-
26	R558676	1	Bracket	-
27	RE582559	1	Latch	-
28	R556811	1	Bracket	RH
29	R559026	1	Hood	Right Panel
30	RE580096	1	Bracket	RH
31	RE580094	1	Bracket	LH Rear
32	R556810	1	Bracket	LH Rear
33	RE580095	1	Bracket	LH Rear
34	14M7528	3	Lock Nut	M6
35	19M7560	3	Cap Screw	M6 X 16
36	14M7424	2	Flange Nut	M8
37	RE580097	1	Bracket	RH
38	19M8331	10	Screw	M8 X 20
39	RE584189	1	Plate	-
40	TR105363	1	Screen	-
41	R342201	1	Screen	LH Grill
42	R568207	2	Screen	-
43	TR105883	1	Screen	-
44	TR105884	1	Seal	-
45	14M7298	2	Flange Nut	M8
46	TR106496	1	Screen	-
47	TR105947	1	Plate	-
48	R342202	1	Screen	RH Grill
49	24H1296	2	Washer	11/32" X 1-3/8" X 0.134"
50	TR111306	1	Panel	RH Rear
51	RE580093	1	Bracket	-
52	TR117194	1	Hood	Chin Panel
53	TR117195	1	Hood	Left Panel
54	TA18744	1	Seal	RH Bottom
55	TA18740	1	Seal	LH Top
56	TA18741	1	Seal	LH Bottom
57	TA18739	1	Hood	INCLUDES R560191, 24M7027 AND 37M7340
58	R560191	1	Marker	-
59	24M7027	1	Washer	5.300 X 10 X 1 mm
60	37M7340	1	Bolt	-
61	TA18742	1	Seal	RH Top
62	L209902	4	Washer	-
63	L57250	2	Handle	-
64	14M7350	4	Lock Nut	M6
65	19M8887	4	Cap Screw	M6 X 20
66	R571805	1	Cover	Latch Rod
67	TR120397	1	Heat Shield	-
68	TR120395	1	Heat Shield	-
69	TR120396	1	Heat Shield	-
