Открытый узел

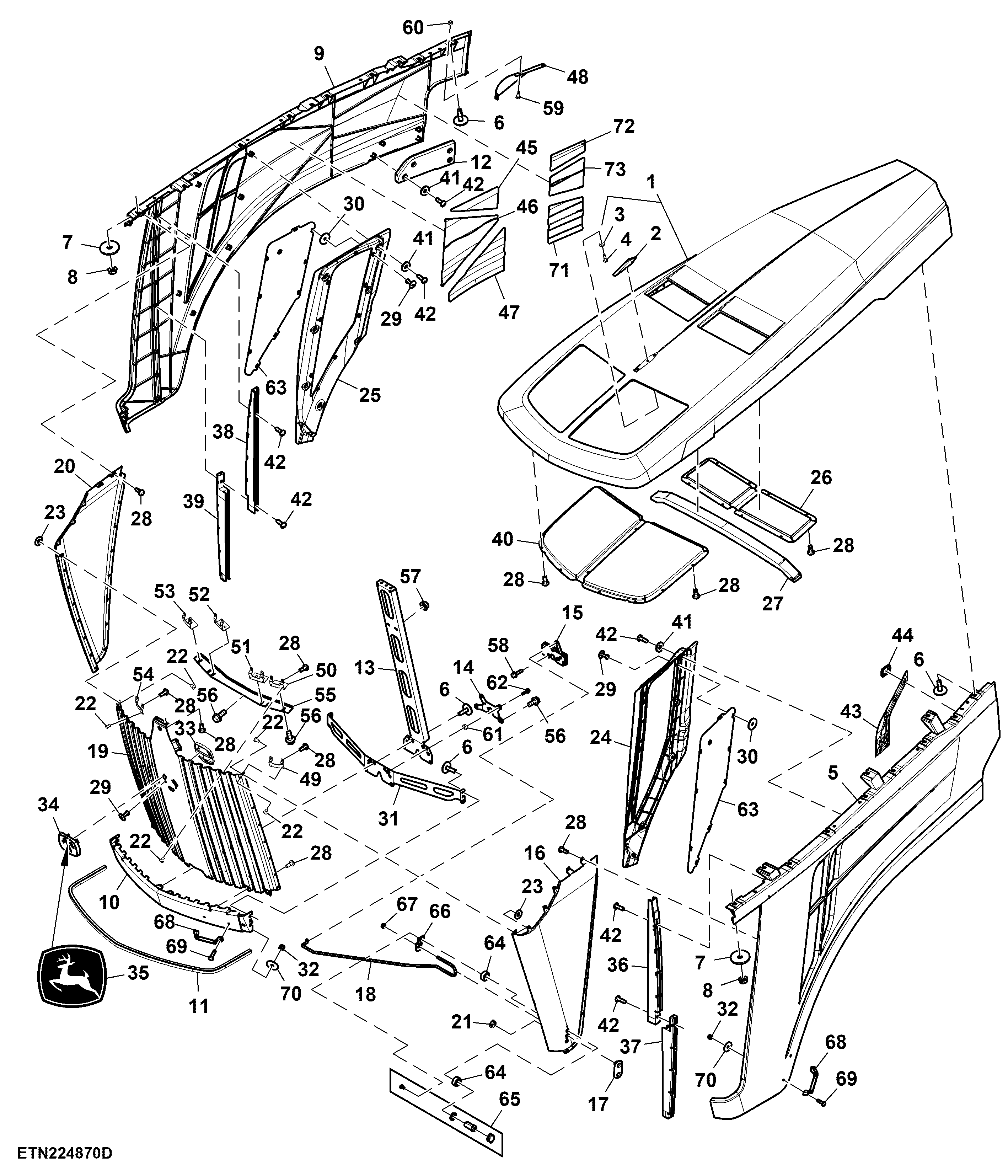

Front Hood, W/O Pull Latch (For Brazil)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	TA18739	1	Hood	INCLUDES R560191, 24M7027 AND 37M7340
2	R560191	1	Marker	-
3	24M7027	1	Washer	5.300 X 10 X 1 mm
4	37M7340	1	Bolt	-
5	TR117195	1	Hood	LH Panel
6	R297391	41	Screw	-
7	24H1296	2	Washer	11/32" X 1-3/8" X 0.134"
8	14M7298	2	Flange Nut	M8
9	R559026	1	Hood	RH Panel
10	TR117194	1	Hood	Chin Panel
11	RE254346	1	Isolator	-
12	R342177	1	Guide	RH Rear
13	TR105947	1	Plate	-
14	R558676	1	Bracket	-
15	RE582559	1	Latch	-
16	R567414	1	Screen	LH Grill
17	R211069	1	Cover	-
18	R567410	1	Rod	-
19	TR105363	1	Screen	-
20	R342202	1	Screen	RH Grill
21	R211071	1	Nut	-
22	AT39608	28	Rivet	-
23	M68340	16	Washer	-
24	R310417	1	Guide	LH Louver
25	R310418	1	Guide	RH Louver
26	TR105883	1	Screen	-
27	TR105884	1	Seal	-
28	R263172	76	Screw	-
29	R55326	20	Rivet	-
30	R232527	18	Washer	-
31	RE584189	1	Plate	-
32	14M7350	4	Lock Nut	M6
33	R305939	1	Heat Shield	-
34	R306383	1	Medallion	-
35	JD5862	1	Label	-
36	TA18740	1	Seal	LH Top
37	TA18741	1	Seal	LH Bottom
38	TA18742	1	Seal	RH Top
39	TA18744	1	Seal	RH Bottom
40	TR106496	1	Screen	-
41	24H1923	18	Washer	9/32" X 3/4" X 0.120"
42	37M7352	36	Screw	-
43	R342176	1	Guide	LH Rear
44	R310377	7	Push Nut	-
45	R544159	1	Heat Shield	-
46	R544160	1	Heat Shield	-
47	R544161	1	Heat Shield	-
48	TR111306	1	Panel	RH Rear
49	R556810	1	Bracket	LH Rear
50	RE580094	1	Bracket	LH Rear
51	RE580095	1	Bracket	LH Rear
52	RE580096	1	Bracket	RH
53	RE580097	1	Bracket	RH
54	R556811	1	Bracket	RH
55	RE580093	1	Bracket	-
56	19M8331	10	Screw	M8 X 20
57	14M7424	2	Flange Nut	M8
58	19M7863	4	Screw	M6 X 25
59	19M7560	3	Cap Screw	M6 X 16
60	14M7528	3	Lock Nut	M6
61	R325131	2	Bushing	-
62	19M7804	2	Screw	M10 X 40
63	R568207	2	Screen	-
64	R564046	2	Spacer	-
65	SJ32977	1	Lock	-
66	R567763	1	Cam	-
67	R40694	1	Flange Nut	-
68	L57250	2	Handle	-
69	19M8887	4	Cap Screw	M6 X 20
70	L209902	4	Washer	-
71	TR120397	1	Heat Shield	-
72	TR120395	1	Heat Shield	-
73	TR120396	1	Heat Shield	-

Front Hood, W/O Pull Latch (For Brazil)

Нет текстового описания
