Открытый узел

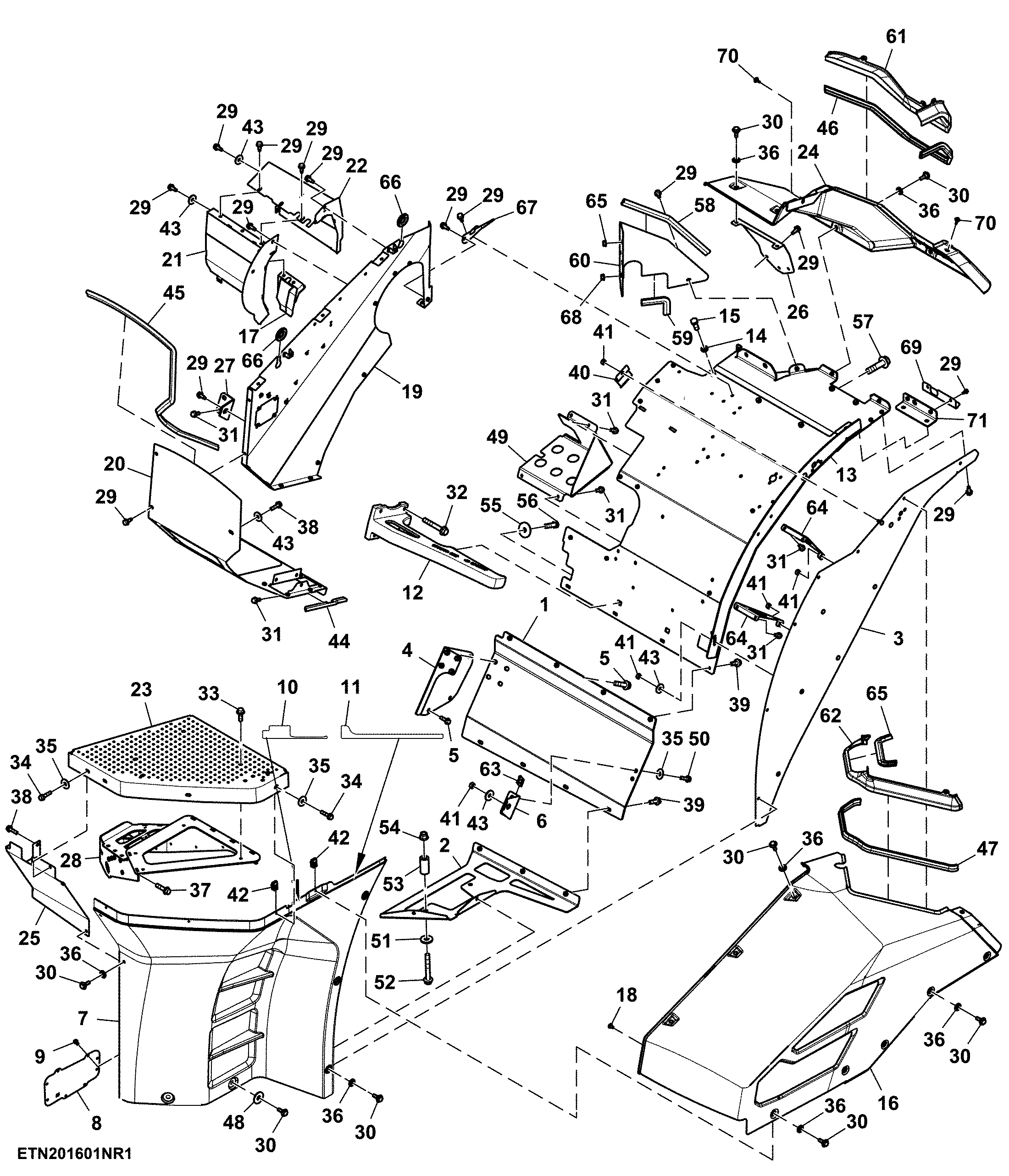

Exhaust System Enclosure, 15L, FT4 / Stage 5 Engine

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE579651	1	Fender	-
2	RE581271	1	Fender	-
3	TA17895	1	Shield	-
4	TA17801	1	Bracket	-
5	19M7791	9	Bolt	M12 X 40
6	R556068	1	Support	-
7	RE567885	1	Shield	-
8	R544466	4	Screen Shield	-
9	R263172	32	Screw	-
10	R552322	1	Label	Protective Wear
11	R552337	1	Label	Protective Wear
12	R544537	1	Support	-
13	TA25434	1	Fender	INCLUDES (6) 24M7404 AND (6) 19M9880
14	24M7404	6	Washer	12 X 20 X 3 mm
15	19M9880	6	Cap Screw	M12 X 30
16	TA21023	1	Panel	INCLUDES TR106192 AND (13) M177942
17	TA26209	1	Shield	-
18	M177942	13	Screw	-
19	TA17800	1	Heat Shield	-
20	TA10275	1	Shield	-
21	TA26031	1	Shield	-
22	TA26030	1	Shield	-
23	RE594943	1	Step	-
24	TR117638	1	Shield	-
25	TA21564	1	Shield	-
26	TA11970	1	Shield	-
27	TR105638	2	Support	-
28	TA17891	1	Support	-
29	TR110464	32	Screw	-
30	R552228	20	Bolt	-
31	19M7866	15	Screw	M8 X 20
32	19M7818	4	Screw	M12 X 80
33	19M9327	4	Screw	M10 X 30
34	19M8330	3	Screw	M8 X 35
35	24M7299	6	Washer	10.500 X 30 X 2.500 mm
36	R552269	20	Washer	-
37	19M7804	4	Screw	M10 X 40
38	19M7868	3	Screw	M8 X 30
39	19M7785	7	Screw	M10 X 25
40	R551151	2	Clip	-
41	14M7273	6	Nut	M8
42	M123593	4	Lock Nut	-
43	24M7024	8	Washer	9 X 28 X 3 mm
44	R551058	1	Isolator	-
45	TR116977	1	Seal	-
46	TR122000	1	Seal	-
47	TR116945	1	Seal	-
48	24M7310	2	Washer	13 X 37 X 3 mm
49	TR111709	1	Shield	-
50	19M8327	3	Screw	M8 X 25
51	24M7226	2	Washer	13 X 35 X 5 mm
52	19M7819	2	Screw	M12 X 90
53	LVU18025	2	Spacer	-
54	14M7401	2	Lock Nut	M12
55	24M7629	2	Washer	12.500 X 45 X 3 mm
56	19M7493	2	Cap Screw	M12 X 40
57	19M10377	3	Screw	M16 X 65
58	TR107763	1	Seal	-
59	TR107760	1	Seal	-
60	TA23788	1	Heat Shield	-
61	TR118242	1	Shield	-
62	TR118632	1	Shield	-
63	L55969	2	Nut	-
64	R552733	2	Bracket	-
65	TR108829	1	Seal	-
66	R552352	2	Grommet	-
67	TR105343	1	Support	-
68	14M7298	5	Flange Nut	M8
69	TR125809	1	Bracket	-
70	TR122980	2	Bolt	-
71	TA25442	1	Bracket	-

Exhaust System Enclosure, 15L, FT4 / Stage 5 Engine

Нет текстового описания
