Mounting Parts, Chassis Wiring harness, 13.6 L Engine

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	TA13988	1	Bracket	Steering Harness
2	T389878	1	Clamp	-
3	57M11799	2	Clip	-
4	14M7298	2	Flange Nut	M8
5	24M7054	2	Washer	6.400 X 12 X 1.600 mm
6	R528198	1	Stud	-
7	T389877	1	Clamp	-
8	RE258807	2	Tie Band	-
9	14M7375	1	Flange Nut	M5
10	19M7783	2	Screw	M10 X 16
11	19M8078	2	Cap Screw	M4 X 16
12	24M7146	2	Washer	4.300 X 12 X 1 mm
13	19M7796	1	Screw	M6 X 30
14	R132206	2	Screw	-
15	T242932	1	Hose Clamp	-
16	19M7865	11	Screw	M8 X 16
17	19M7866	40	Screw	M8 X 20
18	H224073	3	Tie Band	-
19	19M7868	7	Screw	M8 X 30
20	TA17500	1	Bracket	-
21	TR116594	1	Bracket	-
22	TA17558	1	Bracket	-
23	TR116597	1	Bracket	-
24	TA17504	1	Bracket	-
25	TA17715	1	Elec. Connector Housing	-
26	57M9814	4	Elec. Connector Cavity Plug	-
27	57M9817	1	Elec. Connector Housing	-
28	TR116595	1	Bracket	Wiring Harness Support, ORDER TR121035
28	TR121035	1	Bracket	-
29	TR116598	1	Bracket	HSSV Interconnect
30	19M7791	1	Bolt	M12 X 40
31	TR118363	1	Bracket	Wiring Harness Support, ORDER TR120852
31	TR120852	1	Bracket	-
32	19M7862	2	Screw	M6 X 20
33	19M7864	1	Screw	M8 X 12
34	AH77869	2	Clip	-
35	TR121801	1	Bracket	-
36	24M7106	3	Washer	10 X 18 X 2.500 mm

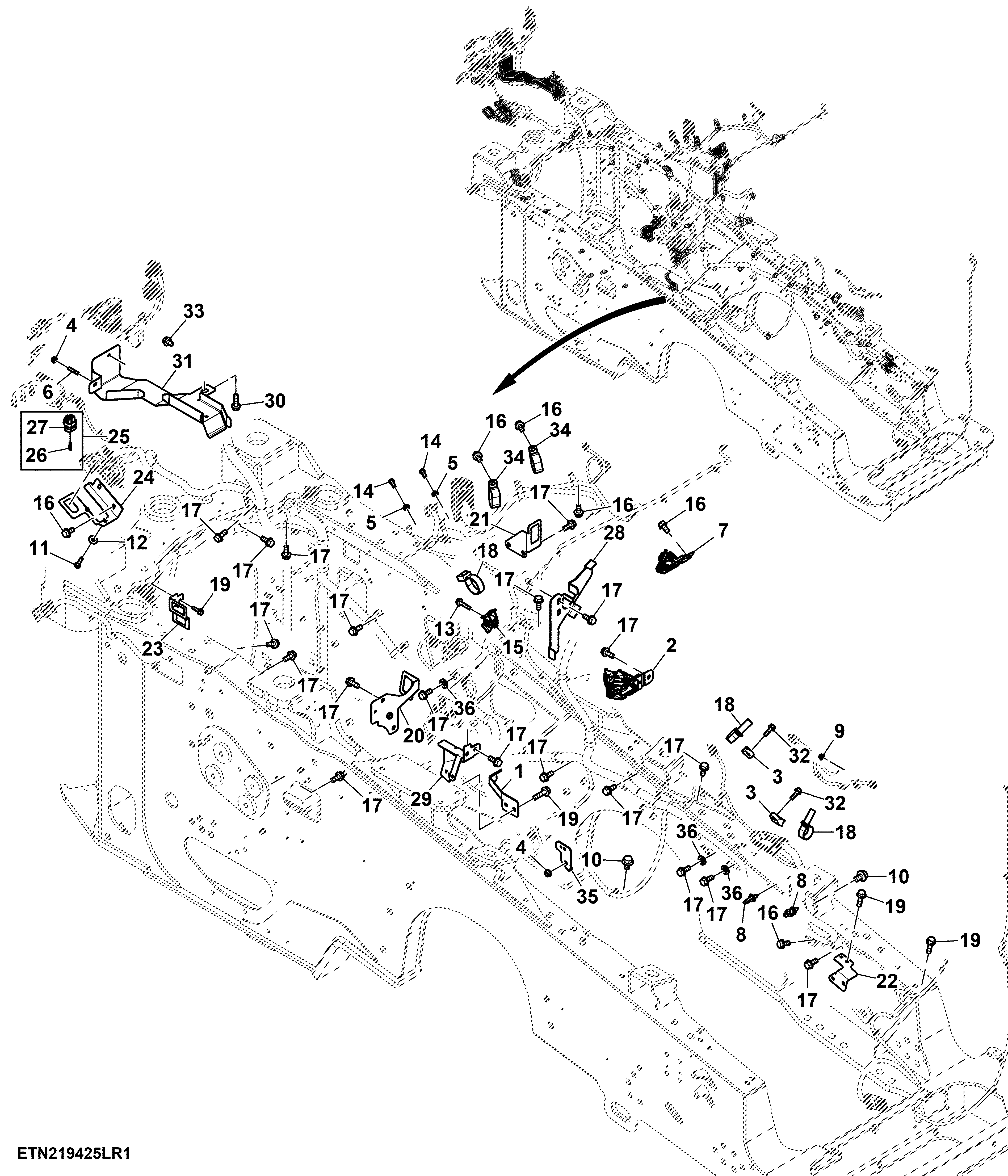

Mounting Parts, Chassis Wiring harness, 13.6 L Engine

Нет текстового описания
