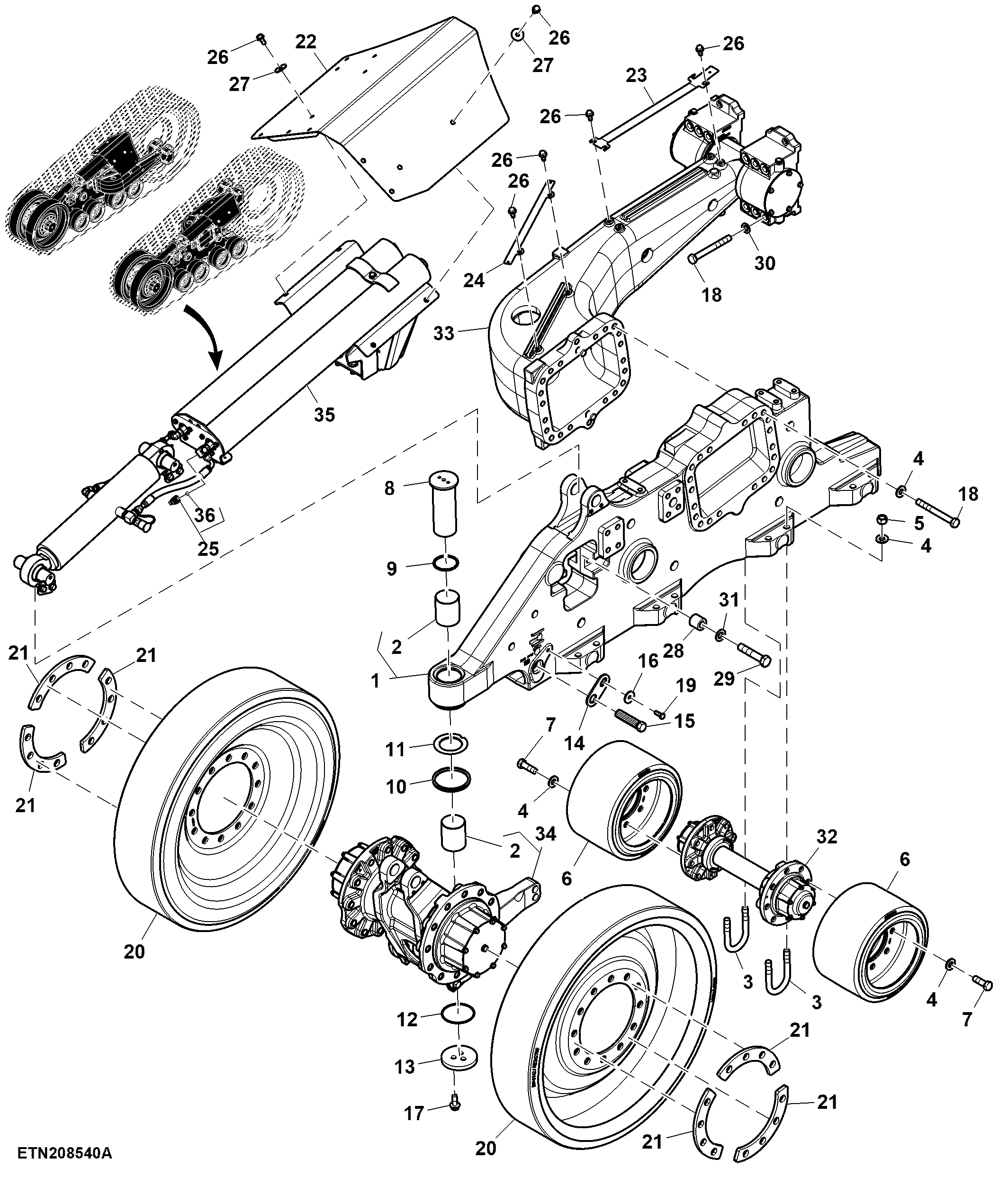

Track Frame Assembly, Rubber Midroller Wheels (LH Illustrated)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE247224	1	Frame	RH
1	RE247229	1	Frame	LH
2	R254390	2	Bushing	-
3	R247177	16	U-Bolt	-
4	24M7242	200	Washer	21.400 X 42 X 5 mm
5	14M7277	32	Nut	M20
6	RE251071	16	Rim And Wheel Center	-
7	19M9154	128	Cap Screw	M20 X 60
8	R280377	2	Pin	-
9	R104665	2	O-Ring	-
10	R254402	2	V-Ring Seal	-
11	R254392	2	Thrust Washer	-
12	U43360	2	O-Ring	-
13	R247241	2	Cover	-
14	AT364555	4	Plate	-
15	R544379	4	Set Screw	-
16	R273543	4	Spacer	-
17	19M7793	6	Screw	M16 X 40
18	19M8100	64	Cap Screw	M20 X 180
19	19M8011	4	Cap Screw	M12 X 30
20	RE242795	4	Wheel	-
21	R262634	12	Plate	-
22	RE263129	1	Shield	LH
22	RE263130	1	Shield	RH
23	R263153	2	Shield	-
24	R264828	2	Plate	-
25	RE584419	2	Pressure Sensor	Track Tension Sensor
26	19M7788	20	Screw	M12 X 25
27	24M7102	8	Washer	13.500 X 44 X 4 mm
28	R262635	4	Spacer	-
29	19M7903	4	Cap Screw	M24 X 120
30	24M7344	24	Washer	22 X 37 X 3 mm
31	24M7351	4	Washer	25 X 44 X 4 mm
32	RE246249	8	Axle	Midroller Axle, Components On Separate page
33	-	2	Part 35	Reaction Arm, Components On Separate page
34	-	2	Part 36	Tension Link, Components On Separate page
35	-	2	Part 37	Hydraulic Accumulator, Components On Separate page
36	51M7041	2	O-Ring	11.300 X 2.200 mm

Track Frame Assembly, Rubber Midroller Wheels (LH Illustrated)
