Открытый узел

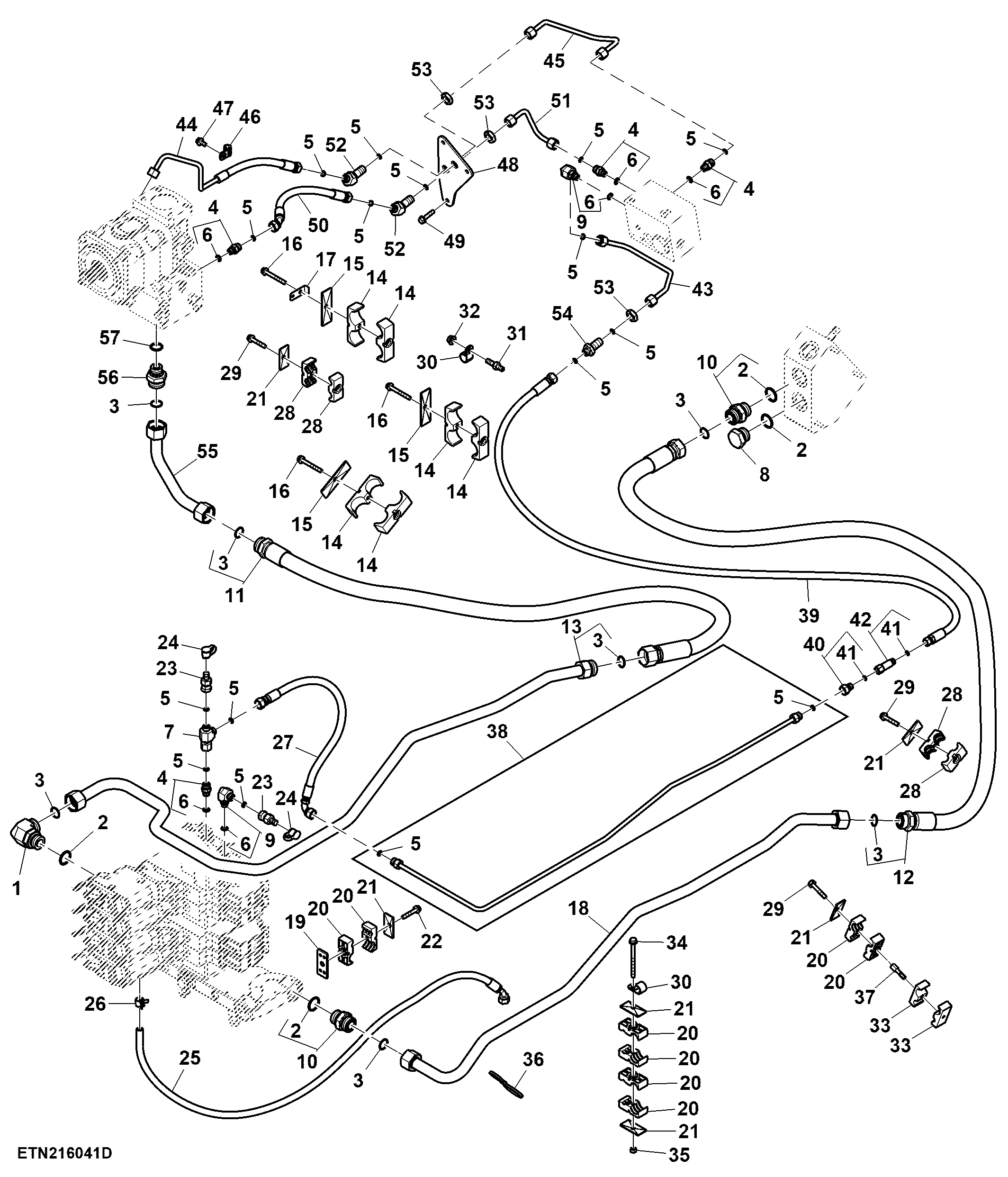

Hydraulic Lines, Standard Flow, 4 / 5 SCV, PST, W/O Hitch

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	38H5020	1	Elbow Fitting	-
2	51M7048	4	O-Ring	29.600 X 2.900 mm
3	T76938	7	O-Ring	-
4	38H5002	4	Adapter Fitting	-
5	T77613	16	O-Ring	-
6	51M7041	6	O-Ring	11.300 X 2.200 mm
7	38H5105	1	Tee Fitting	-
8	64M1010	1	Drain Plug	-
9	38H5016	2	Elbow Fitting	-
10	38H5006	2	Adapter Fitting	-
11	TA18437	1	Hydraulic Hose	SCV Supply
12	RE567962	1	Hydraulic Hose	SCV Return
13	RE567986	1	Oil Line	-
14	H150222	6	Hose Clamp	-
15	H114901	3	Plate	-
16	19M7802	3	Screw	M8 X 65
17	R326532	1	Bracket	-
18	RE568014	1	Oil Line	SCV Return
19	RE210893	1	Plate	-
20	R129325	8	Clamp	-
21	H112567	7	Plate	-
22	19M8318	1	Screw	M8 X 45
23	RE60701	2	Diagnostic Coupling	-
24	R77175	2	Cover	-
25	RE569298	1	Hydraulic Hose	SCV Clean Oil Drain
26	R202160	1	Clamp	-
27	RE290034	1	Hydraulic Hose	Load Sense
28	H135155	6	Clamp	-
29	19M7799	4	Screw	M8 X 45
30	E53830	2	Clamp	-
31	T161803	1	Stud	-
32	14M7296	1	Flange Nut	M10
33	H120362	2	Clamp	-
34	19M7970	1	Screw	M8 X 100
35	14M7273	1	Nut	M8
36	57M10421	1	Elec. Connector Accessory	-
37	H131116	1	Bolt	-
38	RE574915	1	Oil Line	SCV Load Sense
39	TA12077	1	Hydraulic Hose	SCV Load Sense
40	RE337612	1	Fitting	-
41	T77814	2	O-Ring	-
42	RE264764	1	Check Valve	-
43	TA14260	1	Oil Line	Load Sense Line
44	TA18431	1	Hydraulic Hose	Standard Pump Load Sense
45	TA14264	1	Oil Line	Pump Load Sense Line
46	T269643	1	Clamp	-
47	19M7865	1	Screw	M8 X 16
48	TR111294	1	Bracket	-
49	19M8291	3	Screw	M8 X 35
50	TA18436	1	Hydraulic Hose	Priority Valve Load Sense
51	TA14263	1	Oil Line	Priority Valve Load Sense
52	38H5458	2	Elbow Fitting	-
53	38H5091	3	Nut	11/16"
54	38H5100	1	Union Fitting	-
55	TA18433	1	Oil Line	Standard SCV Supply Line
56	38H5014	1	Adapter Fitting	-
57	51M7047	1	O-Ring	23.600 X 2.900 mm

Hydraulic Lines, Standard Flow, 4 / 5 SCV, PST, W/O Hitch
