Открытый узел

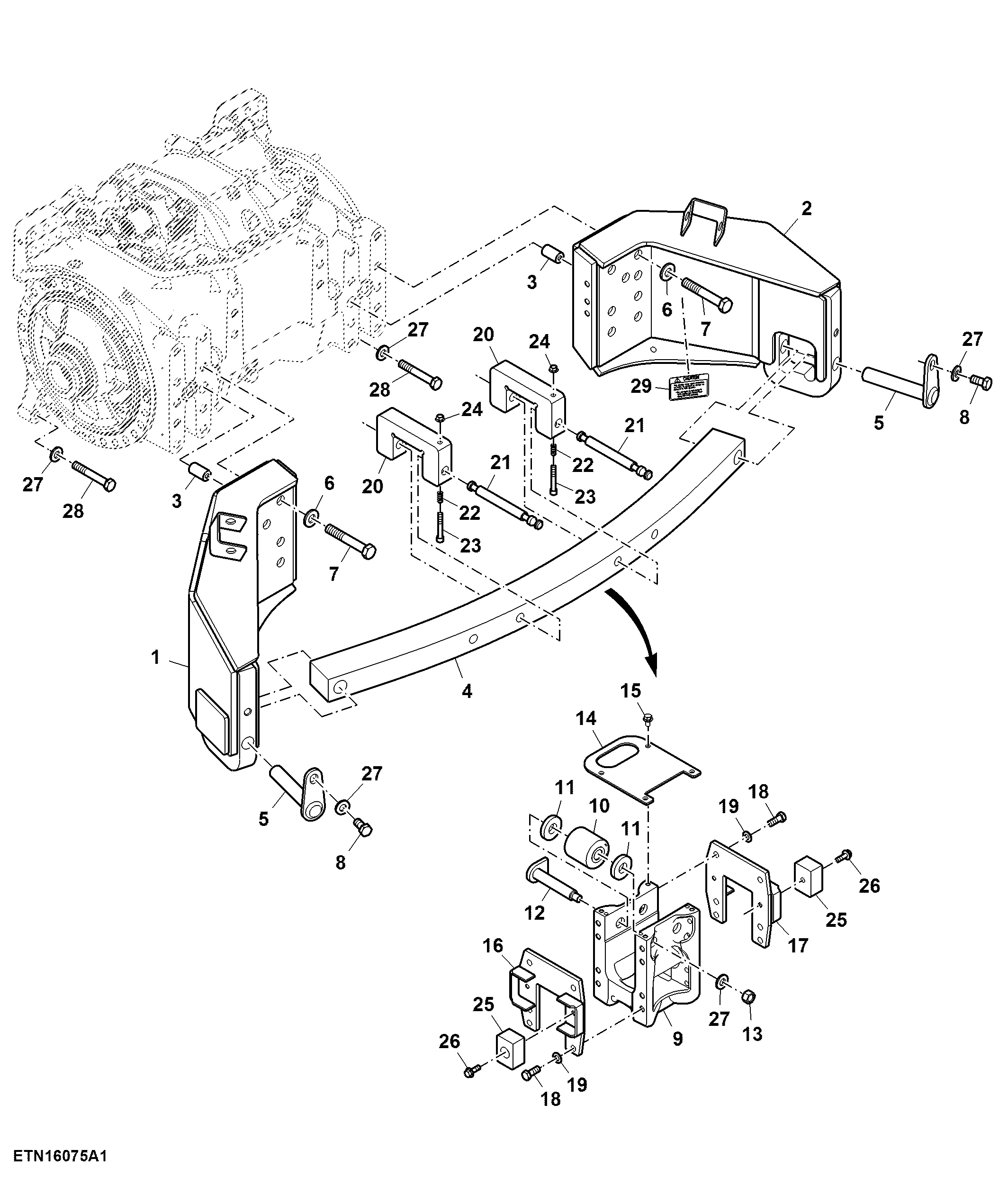

Drawbar Support, Wide-Swing, W/ Warning Label

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE311403	1	Support	LH
2	RE311388	1	Support	RH
3	R161755	2	Pin	-
4	R249865	1	Bar	-
5	RE261639	2	Pin	-
6	24M7243	16	Washer	25.400 X 50 X 6 mm
7	19M9354	16	Cap Screw	M24 X 150
8	19M10213	2	Cap Screw	M20 X 40
9	R283804	1	Roller Carriage	-
10	RE243588	2	Roller	-
11	R157406	4	Bushing	-
12	RE161272	2	Pin	-
13	14M7277	2	Nut	M20
14	R168650	1	Cover	-
15	19M7787	4	Screw	M12 X 20
16	RE252976	1	Bracket	LH
17	RE262613	1	Bracket	RH
18	19M7488	12	Cap Screw	M16 X 40
19	24M7338	12	Washer	17 X 30 X 3 mm
20	R251202	2	Stop	-
21	R262611	2	Pin	-
22	R273398	2	Compression Spring	-
23	19M9044	2	Screw	M12 X 80
24	14M7299	2	Flange Nut	M12
25	RE252984	4	Bumper	-
26	19M7790	4	Screw	M12 X 35
27	24M7242	14	Washer	21.400 X 42 X 5 mm
28	19M9139	10	Cap Screw	M20 X 130
29	R170995	1	Safety Sign	Warning

Drawbar Support, Wide-Swing, W/ Warning Label

Нет текстового описания
