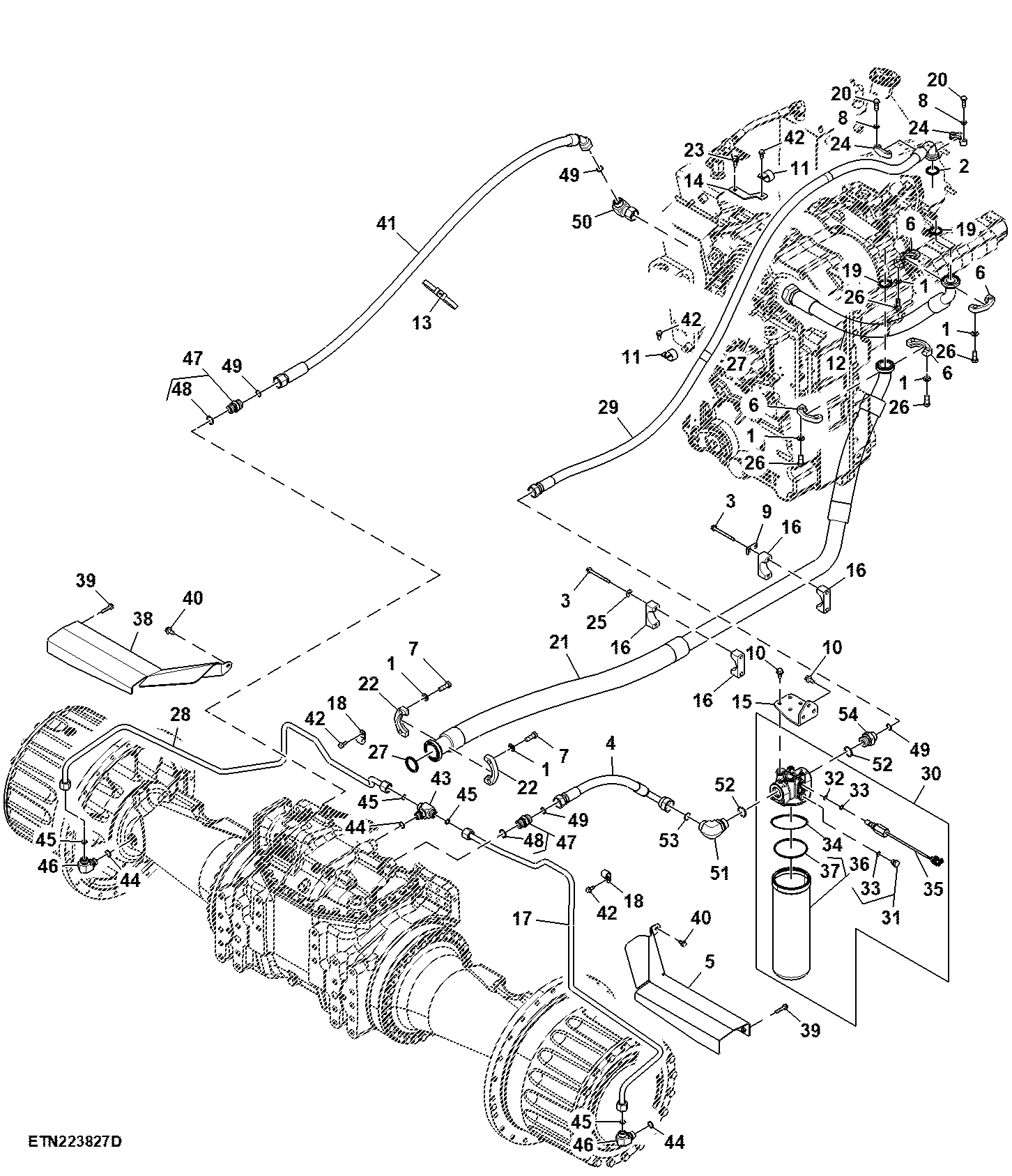

Rear Axle Lube and Vent Lines

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	24M7047	12	Washer	13 X 24 X 2.500 mm
2	T78313	1	O-Ring	32.918 X 3.531 mm (1.296" X 0.139")
3	19M7913	4	Screw	M8 X 90
4	RE581471	1	Hydraulic Hose	Lube Line Axle Filt
5	TA13375	1	Cover	RH
6	X51H-24	4	Flange Fitting	-
7	19M7403	4	Cap Screw	M12 X 35
8	24M7106	4	Washer	10 X 18 X 2.500 mm
9	R326532	1	Bracket	-
10	19M7784	7	Screw	M10 X 20
11	R109479	2	Clamp	-
12	RE343701	1	Hydraulic Hose	Axle Pump Inlet, INCLUDES 51M7065
13	57M12741	1	Elec. Connector Accessory	-
14	RE567419	1	Hose Support	-
15	R557274	1	Bracket	-
16	H215566	4	Hose Clamp	-
17	RE296970	1	Oil Line	Axle Lube, RH
18	T76252	2	Clamp	-
19	51M7065	2	O-Ring	47.219 X 3.531 mm
20	19M7662	4	Cap Screw	M10 X 30
21	RE343706	1	Hydraulic Hose	Axle Scavenge, INCLUDES 51M7065 AND 51M7066
22	R37023	2	Flange Fitting	-
23	19M7785	1	Screw	M10 X 25
24	H61354	2	Flange Fitting	-
25	24M7207	3	Washer	8.400 X 24 X 2 mm
26	19M8011	8	Cap Screw	M12 X 30
27	51M7066	1	O-Ring	56.744 X 3.531 mm
28	RE296969	1	Line	Axle Lube, LH
29	RE567418	1	Hydraulic Hose	Axle Pump Outlet, INCLUDES T78313
30	RE590270	1	Filter Head	-
31	RE46684	1	Fitting Plug	-
32	R10093	1	O-Ring	-
33	51M7041	2	O-Ring	11.300 X 2.200 mm
34	R564922	1	Ring	-
35	RE587015	1	Sensor	Axle Filter Restrict Switch, XS555, INCLUDES R10093 AND 51M7041
36	RE577612	1	Filter Element	-
37	R568323	1	O-Ring	-
38	TA13930	1	Cover	LH
39	19M7798	4	Screw	M8 X 40
40	19M7865	2	Screw	M8 X 16
41	TA16168	1	Hydraulic Hose	Rear Axle Return Oil
42	19M7866	4	Screw	M8 X 20
43	38H5124	1	Tee Fitting	-
44	51M7045	3	O-Ring	19.300 X 2.200 mm
45	T77932	4	O-Ring	-
46	38H5018	2	Elbow Fitting	-
47	38H5005	2	Adapter Fitting	-
48	51M7047	2	O-Ring	23.600 X 2.900 mm
49	T77858	4	O-Ring	-
50	38H5282	1	Adapter Fitting	-
51	38H5020	1	Elbow Fitting	-
52	51M7048	2	O-Ring	29.600 X 2.900 mm
53	T76938	1	O-Ring	-
54	38H5013	1	Adapter Fitting	INCLUDES 51M7048
