Fuel Line, W/ Separator, 13.6 L, T2/ T3 Engine

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T184924	6	Hose Clamp	-
2	-	2	Part 2	Fuel Vent, CTL 952 mm, MF TY22551
3	H216169	2	Breather	-
4	H217849	2	Fitting	-
5	R56101	4	Clip	-
6	R72659	3	Clamp	-
7	19H3377	2	Screw	0.190" X 0.380"
8	19M7784	1	Screw	M10 X 20
9	R202160	3	Clamp	-
10	TR105311	1	Fuel Hose	Fuel Suction Hose to Engine
11	TA10685	1	Fuel Hose	Shutoff Valve to Fuel/ Water Separator
12	TA10234	1	Bracket	-
13	T76252	10	Clamp	-
14	T269640	1	Clamp	-
15	19M7865	21	Screw	M8 X 16
16	TR121837	1	Fuel Line	Tank To Engine
17	19M7897	4	Screw	M8 X 35
18	R114103	2	Clamp	-
19	AT387542	1	Filter	-
20	RE568496	2	Elbow Fitting	-
21	HXE21461	2	O-Ring	-
22	L41726	2	Pipe Plug	-
23	51M7042	4	O-Ring	13.300 X 2.200 mm
24	RE595655	2	Fitting	-
25	T389883	4	Clamp	-
26	AH77869	6	Clip	-
27	TR121564	1	Fuel Hose	Cooler To Tank
28	TR117742	1	Fuel Hose	Tank to Shutoff Valve
29	TA21456	1	Fuel Hose	Engine Return
30	SJ20490	1	Fuel Cooler	-
31	R49921	2	Clamp	-
32	19M7867	1	Screw	M8 X 25
33	AT365869	1	Filter Element	-
34	AT387545	1	Sediment Bowl	-
35	TA21422	1	Bracket	-
36	R501388	1	Packing	-
37	R525910	1	Packing	-
38	R501632	1	Packing	-
39	TR118406	1	Ball Cock Valve	-
40	19M7866	5	Screw	M8 X 20

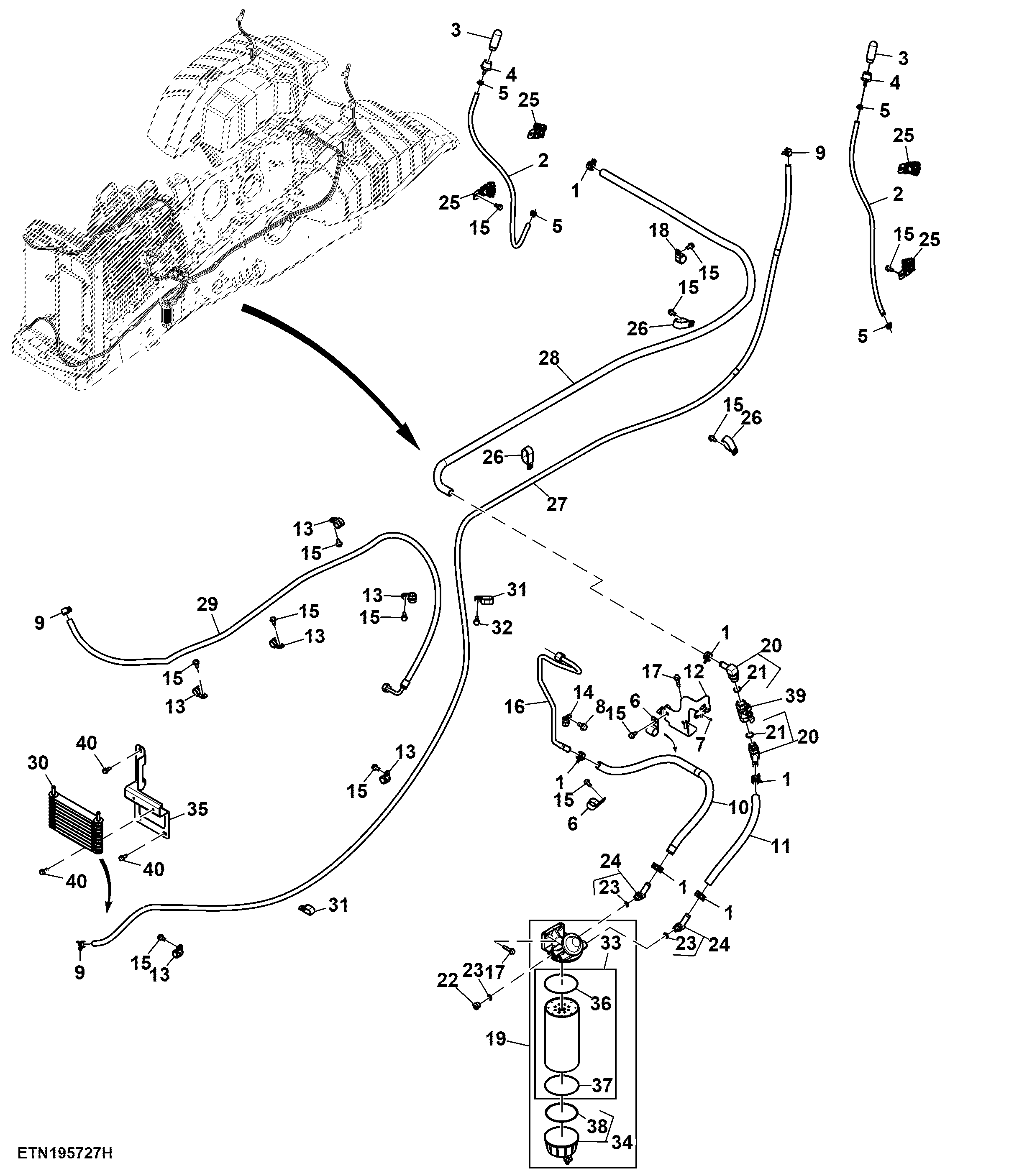

Fuel Line, W/ Separator, 13.6 L, T2/ T3 Engine
