Открытый узел

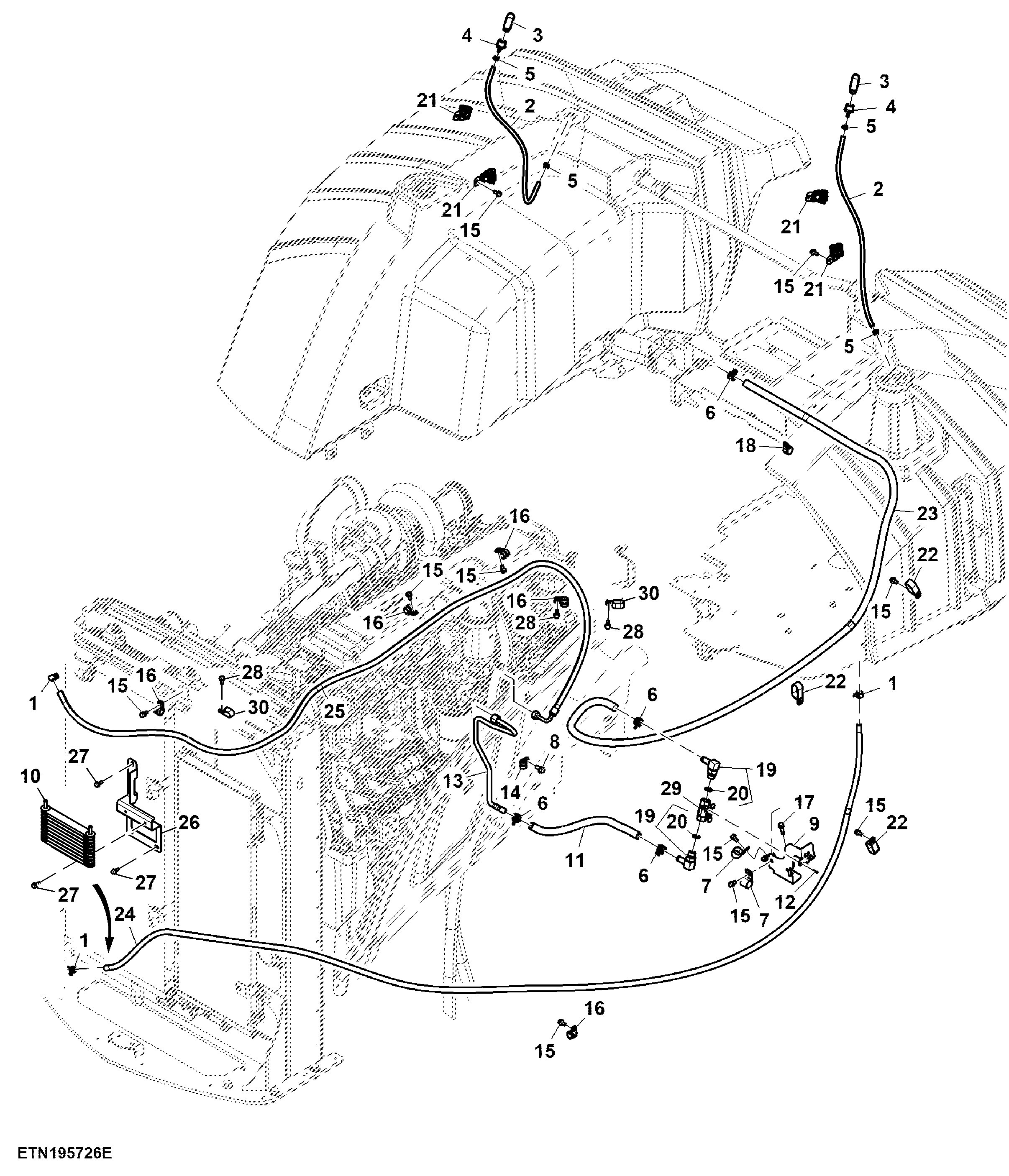

Fuel line, W/O Water Separator, 13.6 L Engine

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R202160	3	Clamp	-
2	-	2	Part 2	Fuel Vent, CTL 952 mm, MF TY22551
3	H216169	2	Breather	-
4	H217849	2	Fitting	-
5	R56101	4	Clip	-
6	T184924	4	Hose Clamp	-
7	R72659	2	Clamp	-
8	19M7784	1	Screw	M10 X 20
9	TA10234	1	Bracket	-
10	SJ20490	1	Fuel Cooler	-
11	TR105310	1	Fuel Hose	Fuel Suction Hose to Engine
12	19H3377	2	Screw	0.190" X 0.380"
13	TR121837	1	Fuel Line	Tank To Engine
14	T269640	1	Clamp	-
15	19M7865	20	Screw	M8 X 16
16	T76252	10	Clamp	-
17	19M7897	2	Screw	M8 X 35
18	R114103	2	Clamp	-
19	RE568496	2	Elbow Fitting	-
20	HXE21461	2	O-Ring	-
21	T389883	4	Clamp	-
22	AH77869	6	Clip	-
23	TR117742	1	Fuel Hose	Tank to Shutoff Valve
24	TR121564	1	Fuel Hose	Cooler To Tank
25	TA21456	1	Fuel Hose	Engine Return
26	TA21422	1	Bracket	-
27	19M7866	5	Screw	M8 X 20
28	19M7867	1	Screw	M8 X 25
29	TR118406	1	Ball Cock Valve	-
30	R49921	2	Clamp	-

Fuel line, W/O Water Separator, 13.6 L Engine

Нет текстового описания
