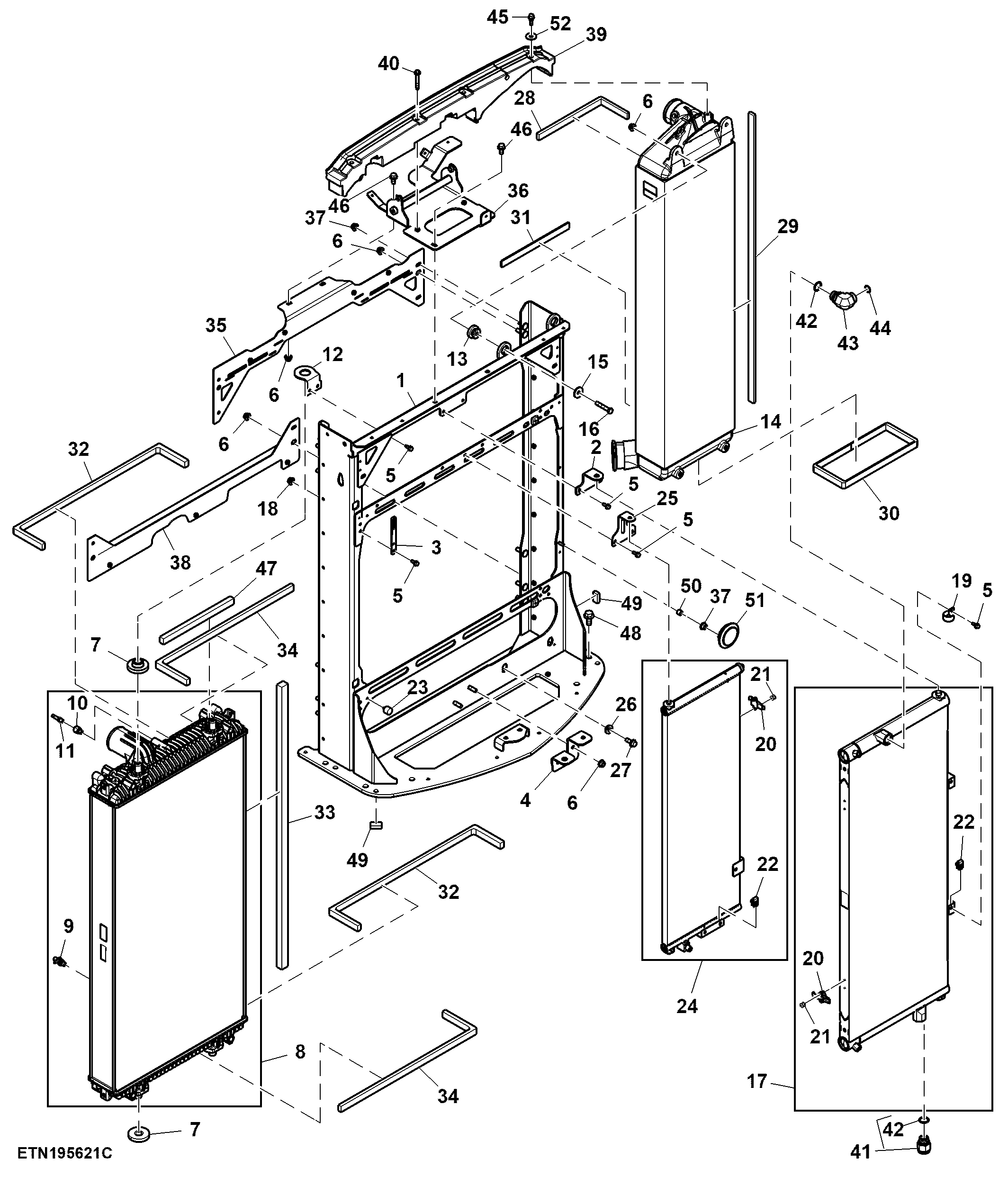

Engine Cooling System, 13.6 L, T2 / T3 Engine

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	TA21420	1	Frame	-
2	TR107254	1	Bracket	-
3	R563610	4	Bracket	-
4	R568143	1	Bracket	-
5	19M7866	16	Screw	M8 X 20
6	14M7299	14	Flange Nut	M12
7	R563604	4	Bushing	-
8	TA11472	1	Radiator	-
9	RE589160	1	Drain Valve	-
10	RE590524	1	Adapter Fitting	-
11	RE589157	1	Fitting	-
12	RE588491	2	Bracket	-
13	R563605	2	Grommet	-
14	TA14619	1	Aftercooler	-
15	24M7440	2	Washer	13 X 40 X 5 mm
16	19M8348	2	Cap Screw	M12 X 65
17	TA18314	1	Oil Cooler	INCLUDES (4) H85233, (2) M84971 AND (2) RE589170
18	14M7255	2	Nut	M6
19	R112693	2	Clamp	-
20	RE589170	4	Latch	-
21	H85233	8	Rivet	-
22	M84971	5	Nut	-
23	RE590147	4	Bumper	-
24	RE588128	1	Vapor Condenser	INCLUDES (2) RE589170, (4) H85233 AND (3) M84971
25	R563940	1	Bracket	-
26	R563606	2	Spacer	-
27	19M7789	2	Screw	M12 X 30
28	R564817	1	Seal	-
29	R564816	1	Seal	-
30	TR108404	1	Seal	-
31	R568656	1	Seal	-
32	R564928	1	Seal	-
33	R568632	2	Seal	-
34	TR108406	2	Seal	-
35	TA19224	1	Bracket	-
36	TA14409	1	Bracket	-
37	14M7298	3	Flange Nut	M8
38	TA11938	1	Bracket	-
39	TR122458	1	Seal	-
40	R250832	3	Screw	-
41	62M1024	1	Adapter Fitting	-
42	51M7048	2	O-Ring	29.600 X 2.900 mm
43	38H5020	1	Elbow Fitting	-
44	T76938	1	O-Ring	-
45	H114901	4	Plate	-
46	H150222	4	Hose Clamp	-
47	19M8038	2	Cap Screw	M8 X 85
48	19M7843	6	Screw	M16 X 35
49	R342171	2	Isolator	-
50	28H3385	1	Bushing	0.423" X 0.675" X 1/2"
51	AL203265	1	Horn	-
52	24M7180	1	Washer	13 X 37 X 3 mm

Engine Cooling System, 13.6 L, T2 / T3 Engine
