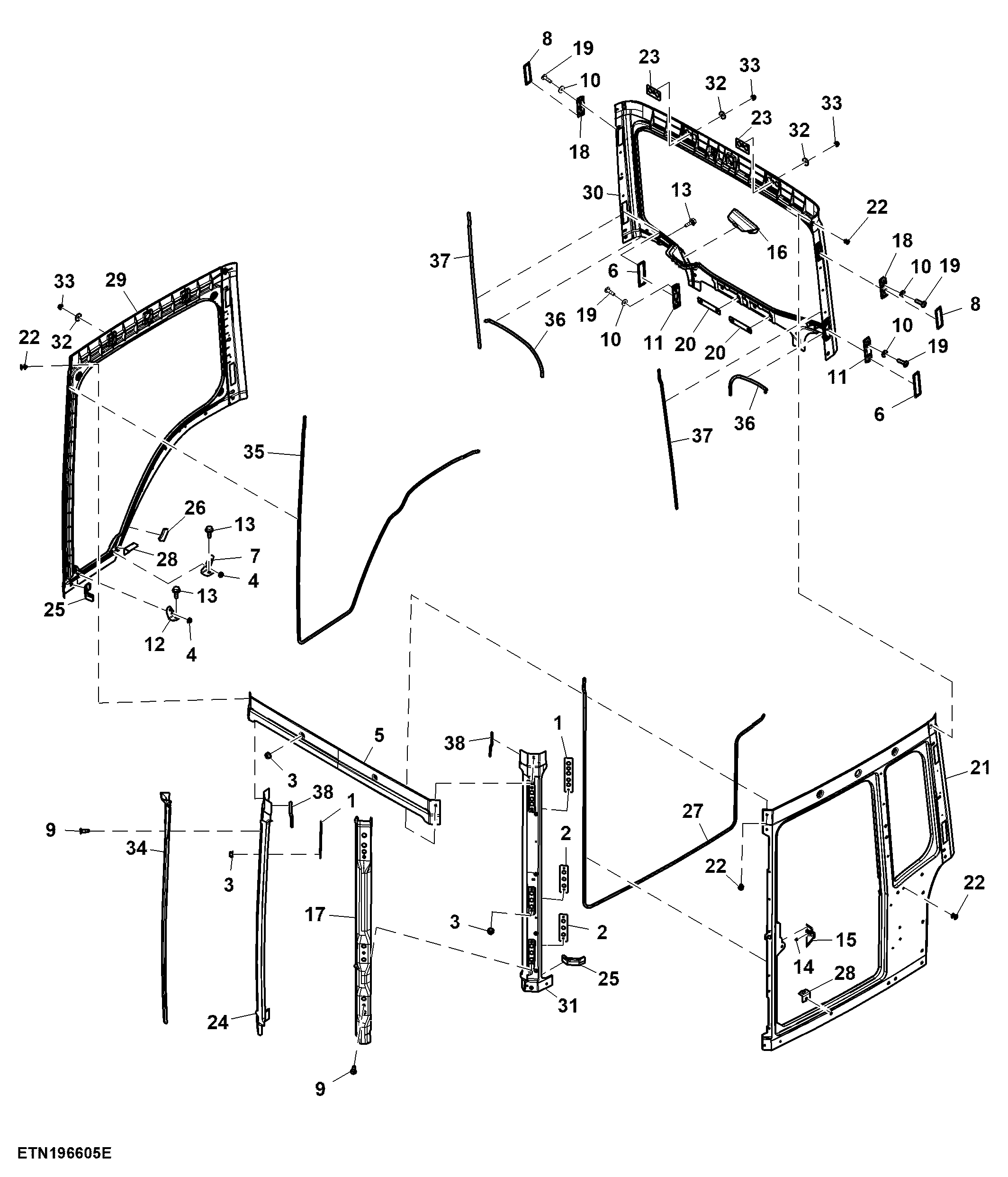

Side Body Panel, B-Post, Front Hinge Door

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R566374	2	Seal	-
2	R566375	4	Seal	-
3	14M7424	10	Flange Nut	M8
4	R211071	2	Nut	-
5	R563406	1	Panel	Front
6	R569692	2	Seal	-
7	R568751	1	Bracket	RH, Rear
8	R569693	2	Seal	-
9	21M7712	6	Screw	M8 X 25
10	R210137	8	Washer	-
11	R569694	2	Spacer	-
12	R568752	1	Bracket	RH, Front
13	R568800	11	Screw	-
14	R120160	1	Clip	-
15	TR112625	1	Cover	-
16	R568744	1	Grommet	-
17	TR116205	1	Cover	LH, A-Post
18	R569695	2	Spacer	-
19	HXE71867	8	Bolt	-
20	R569690	2	Seal	-
21	TR115929	1	Panel	LH
22	R571569	36	Rivet	-
23	R568783	2	Seal	-
24	TR117996	1	Panel	RH
25	R571975	2	Seal	-
26	R570171	1	Seal	RH
27	-	1	Part 27	CTL 3690 mm, MF TR119693
28	TR122084	2	Seal	-
29	R563404	1	Panel	RH
30	R563405	1	Panel	Rear
31	TR117995	1	Panel	LH
32	24M7309	6	Washer	6.600 X 22 X 2 mm
33	14M7303	6	Flange Nut	M6
34	TR116206	1	Cover	RH, A-Post
35	-	1	Part 35	CTL 3390 mm, MF TR119693
36	-	2	Part 36	CTL 550 mm, MF TR119693
37	-	2	Part 37	CTL 1050 mm, MF TR119693
38	-	2	Part 38	CTL 175 mm, MF TR119693

Side Body Panel, B-Post, Front Hinge Door

Нет текстового описания
