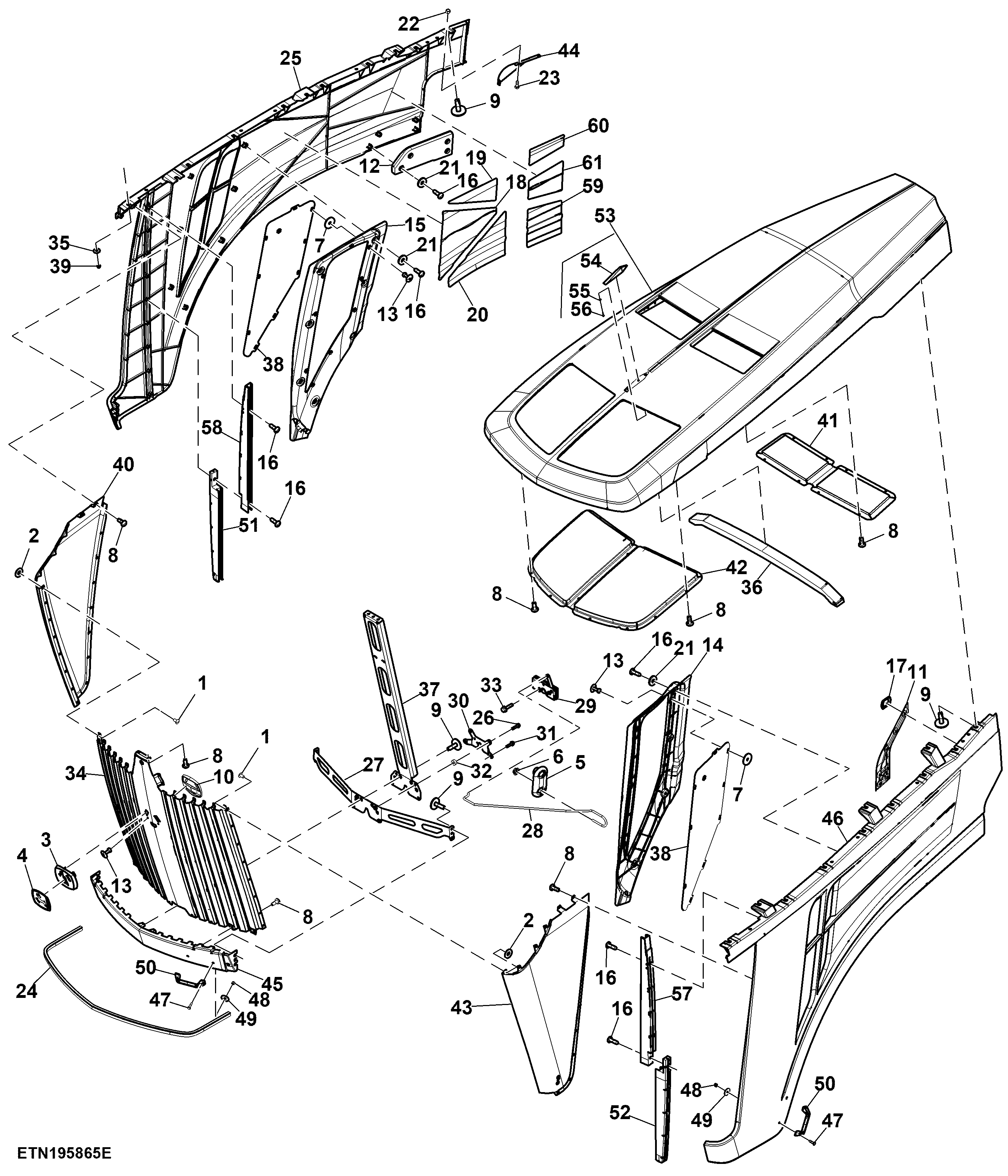

Hood, W/ Pull Latch (For EU and Brazil)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT39608	16	Rivet	-
2	M68340	16	Washer	-
3	R306383	1	Medallion	-
4	JD5862	1	Label	-
5	R211069	1	Cover	Latch Rod
6	R211071	1	Nut	-
7	R232527	18	Washer	-
8	R263172	76	Screw	-
9	R297391	41	Screw	-
10	R305939	1	Heat Shield	-
11	R342176	1	Guide	LH Rear
12	R342177	1	Guide	RH Rear
13	R55326	20	Rivet	-
14	R310417	1	Guide	LH Louver
15	R310418	1	Guide	RH Louver
16	37M7352	36	Screw	-
17	R310377	7	Push Nut	-
18	R544160	1	Heat Shield	-
19	R544159	1	Heat Shield	-
20	R544161	1	Heat Shield	-
21	24H1923	18	Washer	9/32" X 3/4" X 0.120"
22	14M7528	3	Lock Nut	M6
23	19M7560	3	Cap Screw	M6 X 16
24	RE254346	1	Isolator	-
25	R559026	1	Hood	Right Panel
26	19M7804	2	Screw	M10 X 40
27	RE584189	1	Plate	-
28	R557947	1	Rod	-
29	RE582559	1	Latch	-
30	R558676	1	Bracket	-
31	19M8331	2	Screw	M8 X 20
32	R325131	2	Bushing	-
33	19M7863	4	Screw	M6 X 25
34	TR105366	1	Screen	-
35	24H1296	2	Washer	11/32" X 1-3/8" X 0.134"
36	TR105884	1	Seal	-
37	TR105947	1	Plate	-
38	R568207	2	Screen	-
39	14M7298	2	Flange Nut	M8
40	R342202	1	Screen	RH Grill
41	TR105883	1	Screen	-
42	TR106496	1	Screen	Top Grill
43	R342201	1	Screen	LH Grill
44	TR111306	1	Panel	RH Rear
45	TR117194	1	Hood	Chin Panel
46	TR117195	1	Hood	Left Panel
47	19M8887	4	Cap Screw	M6 X 20
48	14M7350	4	Lock Nut	M6
49	L209902	4	Washer	-
50	L57250	2	Handle	-
51	TA18744	1	Seal	RH Bottom
52	TA18741	1	Seal	LH Bottom
53	TA18739	1	Hood	Top
54	R560191	1	Marker	-
55	24M7027	1	Washer	5.300 X 10 X 1 mm
56	37M7340	1	Bolt	-
57	TA18740	1	Seal	LH Top
58	TA18742	1	Seal	RH Top
59	TR120397	1	Heat Shield	-
60	TR120395	1	Heat Shield	-
61	TR120396	1	Heat Shield	-

Hood, W/ Pull Latch (For EU and Brazil)
